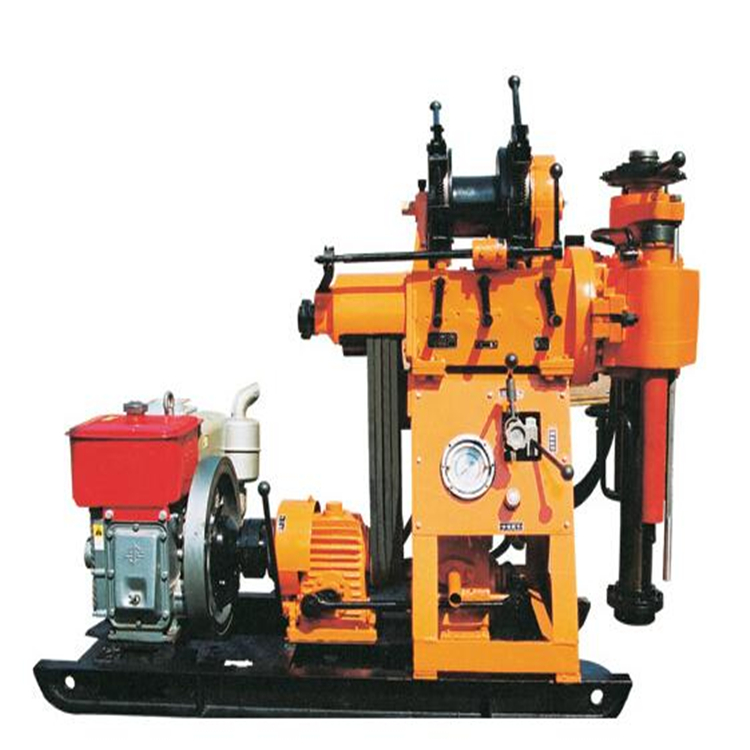

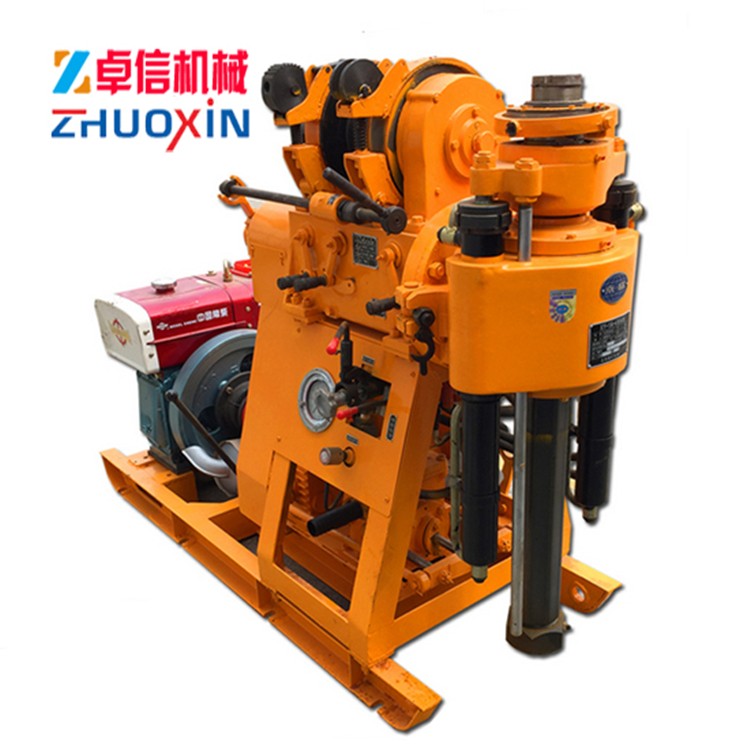

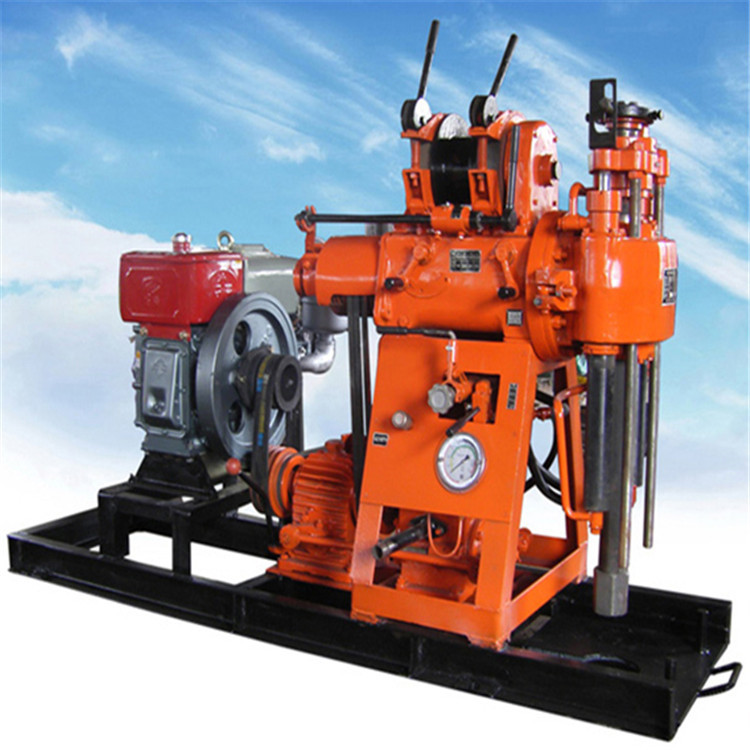

XY-130型液壓水井鉆機

XY-130型液壓水井鉆機整機參數

鉆孔深度130m

最大開孔直徑φ75-φ220mm

終孔直徑75mm

主動鉆桿53/59*4200mm

鉆桿直徑φ50mm

鉆孔傾角90°～75°

配套動力（柴油機）13.2/2200kW/r/min

結構重量/尺寸920kg/2400*950*1400

立軸轉速142 285 570r/min

立軸行程450mm

卷揚機單繩提升力9.6kN

單繩提升速度0.41 0.82 1.64m/s

卷筒直徑φ140mm

鋼絲繩直徑φ9.3mm

鋼絲繩容量27m

鉆塔額定負荷2t

有效高度6m

塔腿規格73mm

泥漿泵型號BW95

流量95L/min

最大壓力1.2Mpa

往復次數93次/min

吸水管直徑φ51mm*4.5m

出水高壓管直徑φ32mm*6m

XY-130型液壓水井鉆機適用范圍：

1、本XY-130型液壓水井鉆機適用于水井鉆探，普查勘探，地球物理勘探，道路及建筑勘探以及打爆破孔等鉆進工程。

2、可根據底層的不同選用合金、金剛石及復合片等鉆頭進行鉆進。

3、可鉆2-9級的沙質粘土及巖層等。

XY-130型液壓水井鉆機主要特點：

1、XY-130型液壓水井鉆機具有油壓自動進給機構，提高鉆進效率，減輕工人勞動強度。

2、采用球卡夾持機構代替卡盤，可實行不停機倒桿，操作方便，安全可靠。

3、卷揚機加裝保持架，形成雙面支撐星輪的結構，可承受強烈沖擊

4、立軸箱四組軸承定位，保證回轉器有足夠剛性應對碎石層，卵石層等復雜地質條件

5、XY-130型液壓水井鉆機采用拖拉機離合器，具有傳遞扭矩大，操作方便，免維護的突出特點

了解XY-130型液壓水井鉆機的維護和保養知識

XY-130型液壓水井鉆機維修保養是恢復鉆機性能，延長其使用壽命的有效手段。然而，在實際操作過程中，一些使用和維修人員卻存在著很多錯誤做法，影響了鉆機的正常使用。下面小編就為您介紹有關XY-130型液壓水井鉆機維護知識：

一、機組的安裝：

1、準備好鑿巖空間，空間大小可根據鑿孔所用機型及鑿方法確定。

2、將氣水（需水除塵時）管路、照明線路等引至工作點附近待用。

3、按孔位設計的需求，保證鉆機可靠定位。

二、作業前的檢查：

1、開始工作時，應仔細檢查氣、水（需水除塵時）管路是否聯接的牢固，尤其是風水管接頭與風水管聯接必須牢固，以防脫扣傷人，各聯接處均不準有漏氣漏水現象。

2、檢查油霧器內是否已經裝有機油（不應裝入太滿）。

3、檢查各部分的螺絲、螺帽、接頭等處是否都已擰緊，各種定位是否牢固可靠。

三、鑿孔作業程序及卸桿方法：

1、開孔時，先以較小沖擊功，推進力及低轉速鉆進，以便于釬頭定位，（需除塵時，給于適當?shù)乃恳詼p少粉塵）待釬頭鉆進10公分左右時，再以全風門沖擊，并適當加大推進力，**轉速，（需除塵時使氣水混合物保持適當比例），進行正常的鑿巖工作，鉆完一根鉆桿要停止風馬達運轉和停止給沖擊器送氣送水，把叉子插到托釬器的鉆桿槽中，使風馬達反轉，滑板后退，使接頭與鉆桿脫開，再接第二根鉆桿進行鉆鑿，如此連續工作。

2、卸桿方法：本鉆桿卸桿是半自動化進行的，是依靠卸桿器、托釬器與兩個叉子及其風馬達的反轉等相配合實現的。卸桿時，回轉機后移當鉆桿的第二槽（鉆桿公接頭端靠鉆桿中部的槽）與托釬器的四方框正對時，用叉子插牢第二槽，然后反轉馬達，當卸桿器四方框與鉆桿槽（鉆桿公接頭端靠鉆桿端部的槽）正對時，用第二個叉子插牢，取出叉子（托釬器四方框內的叉子），操縱推進氣缸，使卸桿器帶動鉆桿后移，當?shù)诙@桿的第二個槽對正托釬器槽時，反轉馬達，當兩根鉆桿的螺扣脫開后取下鉆桿，如此依次卸下各鉆桿。

四、操作中應注意事項：

1、隨時注意檢查氣、水（用水除塵時）路各部分螺釘、螺帽、接頭的聯接情況及機架和主機的緊固情況。

2、隨時注意觀察油霧器的工作情況，檢查風馬達、沖擊器的潤滑情況。

3、定期用汽油或柴油清洗沖擊器、風馬達、觀察馬達葉片的損傷情況。

4、鉆鑿時不允許反轉，以免鉆桿脫扣。
