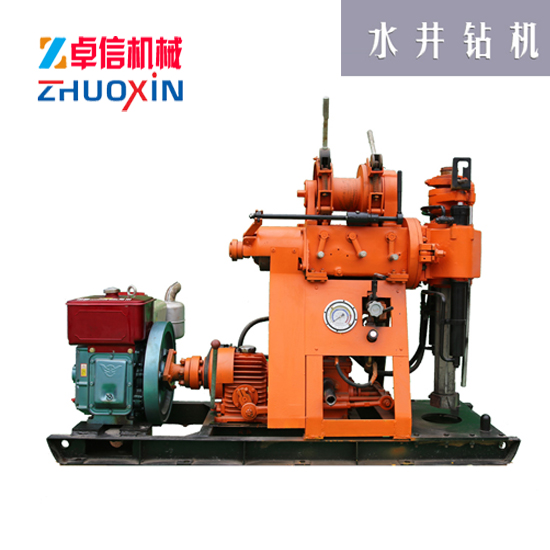

XY-100液壓水井鉆機是一種具有油壓給進的輕便鉆機。額定鉆孔深度100米，最大開孔直徑允許為130mm，終孔直徑為75mm。XY-100液壓水井鉆機用于普查勘探、地球物理勘探、道路及建筑以及打爆孔等鉆進工程，淺層石油、天然氣及地下水鉆探，并可用于堤壩注漿和坑道通風、排水等工程鉆探。地表及坑道對固體礦床的金剛石、硬質合金鉆探。可根據底層的不同選用合金、鋼砂及鋼粒等鉆頭進行鉆進。

XY-100液壓水井鉆機主要特點：

1. 具有油壓自動給進機構、鉆進效率高。

2. 采用上球卡夾持機構代替卡盤，可實行不停機倒桿。

3. 手柄集中、操作方便、安全可靠。

4. 結構緊湊，鉆機、水泵及柴油機都安裝在同一個底架上，占用場地面積小。

5.重量輕，分解性強，便于搬遷，適合于平原和山區工作。

鉆孔深度110

最大開孔直徑219

終孔直徑73

 液壓泵壓力(Mpa) 1.2

液壓泵轉速(r/min) 1500

立軸轉速(r/min)142、285、570

立軸行程450

提升能力(KN)9.8

鋼絲直徑9.3

最大壓力(MPa)1.2

工作壓力(MPa)0.7

排量（L/min）100

配用動力  S1100柴油機、10kw電機

-------------------------------------------------------------------------------------------------------------

XY-130型液壓水井鉆機整機參數

鉆孔深度130m

最大開孔直徑φ75-φ220mm

終孔直徑75mm

主動鉆桿53/59*4200mm

鉆桿直徑φ50mm

鉆孔傾角90°～75°

配套動力（柴油機）13.2/2200kW/r/min

結構重量/尺寸920kg/2400*950*1400

立軸轉速142 285 570r/min

立軸行程450mm

卷揚機單繩提升力9.6kN

單繩提升速度0.41 0.82 1.64m/s

卷筒直徑φ140mm

鋼絲繩直徑φ9.3mm

鋼絲繩容量27m

鉆塔額定負荷2t

有效高度6m

塔腿規格73mm

泥漿泵型號BW95

流量95L/min

最大壓力1.2Mpa

往復次數93次/min

吸水管直徑φ51mm*4.5m

出水高壓管直徑φ32mm*6m

XY-130型液壓水井鉆機適用范圍：

1、本XY-130型液壓水井鉆機適用于水井鉆探，普查勘探，地球物理勘探，道路及建筑勘探以及打爆破孔等鉆進工程。

2、可根據底層的不同選用合金、金剛石及復合片等鉆頭進行鉆進。

3、可鉆2-9級的沙質粘土及巖層等。

XY-130型液壓水井鉆機主要特點：

1、XY-130型液壓水井鉆機具有油壓自動進給機構，提高鉆進效率，減輕工人勞動強度。

2、采用球卡夾持機構代替卡盤，可實行不停機倒桿，操作方便，安全可靠。

3、卷揚機加裝保持架，形成雙面支撐星輪的結構，可承受強烈沖擊

4、立軸箱四組軸承定位，保證回轉器有足夠剛性應對碎石層，卵石層等復雜地質條件

5、XY-130型液壓水井鉆機采用拖拉機離合器，具有傳遞扭矩大，操作方便，免維護的突出特點

--------------------------------------------------------------------------------------------------------------

XY-180型水井鉆機適用范圍：地質普查勘查，地球物理勘探，道路及建筑勘探以及爆破孔等鉆進工程

XY-180型水井鉆機特點

（1）具有油壓自動給進機構，提高鉆進效率，減輕工人體力勞動。

（2）采用球卡夾持機構代替卡盤，可實行不停機倒桿，操作方便，安全可靠。

（3）配有孔底壓力計指示壓力，便于掌握孔內情況。

（4）手柄集中操作方便。

（5）結構緊湊，鉆機、水泵及柴油機都安裝在一個底座上，占用機場面積小。

（6）重量輕、分解性強，便于搬遷，適合于平原或山區工作。

鉆孔深度180,150,120,90,70,30

鉆孔直徑75,91,110,130,150,300

最大開孔直徑375

鉆桿直徑42、50

立軸轉速(r/min)71,142,310,620

立軸行程450

提升能力(KN)15

鋼絲直徑12

齒輪泵 型號 YBC-12/80

額定壓力(MPa)8

額定轉速(r/m)1500

排量（ml/r）8

XY-180型水井鉆機配用動力

ZS1115柴油機、15kw電機

XY-180型水井鉆機適用范圍:

XY-1B型鉆機是在XY-1A型鉆機的基礎上設計而成的，是一種具有油壓給進的低速大轉矩輕便鉆機。

1、本鉆的適用于鐵路、水電、交通、橋梁、壩基等建筑物的工程地質勘察。

2、地質巖心鉆探、物理勘察。

3、小型灌漿孔、爆破孔的鉆鑿。

4、小型水井鉆鑿。

--------------------------------------------------------------------------------------------------------------

XY-200巖芯鉆機又常被稱為200米巖芯鉆機、勘探鉆機、地質勘查鉆機、探礦鉆機、水井鉆機。

適用范圍：地質普查勘查，地球物理勘探，道路及建筑勘探以及爆破孔等鉆進工程

XY-200巖芯鉆機特點

（1）具有油壓自動給進機構，提高鉆進效率，減輕工人體力勞動。

（2）采用球卡夾持機構代替卡盤，可實行不停機倒桿，操作方便，安全可靠。

（3）配有孔底壓力計指示壓力，便于掌握孔內情況。

（4）手柄集中操作方便。

（5）結構緊湊，鉆機、水泵及柴油機都安裝在一個底座上，占用機場面積小。

（6）重量輕、分解性強，便于搬遷，適合于平原或山區工作。

XY-200巖芯鉆機使用范圍:

地質普查勘探、地球物理勘探、道路及高層建筑物基礎勘察、水井、爆破孔等鉆進工程。

鉆機參數:

1、XY-200巖芯鉆機整機參數

大鉆孔深度：    200m

大開孔直徑：    400mm

終孔直徑：        75mm

鉆桿直徑：        50mm

鉆孔傾角：        90~75°

XY-200巖芯鉆機重量（不含動力）：760kg

整機外形尺寸：    2.75X0.95X1.60m

2、立軸

立軸轉速：        71、142、310、620r/min

立軸行程：        450mm

3、卷揚機:

單繩大起重量：   2008Kb

卷筒提升速度：     17、35、75、160rm/s

鋼絲繩直徑：       13mm

鋼絲繩容量：       35mm

閘帶寬度：         70mm

4、泥漿泵

類型：              臥式單缸雙作用

流量：               180L/min

大壓力：          1.5Mpa

工作壓力：          0.7Mpa

進水管直徑：        50mm

出水管直徑：        45mm

5.動力

柴油：               22HP

額定轉速：           2200r/min

電機：               15kw

額定轉速：           1460r/min
