生產渦街流量計、LXG 系列礦用本安型旋進旋渦流量計供應

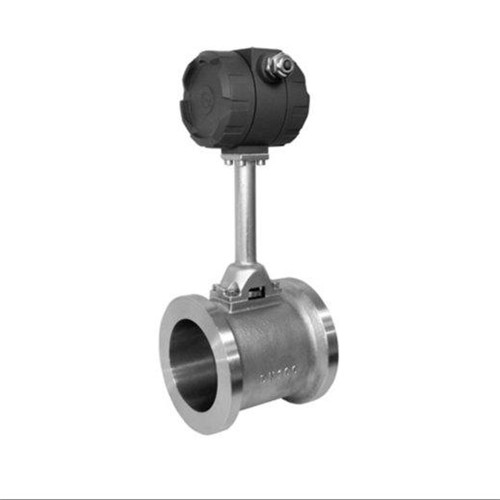

渦街流量計

一、用途LXG 系列礦用本安型旋進旋渦流量計是本公司開發研制的具有國內領先水平的新型氣 體流量?jī)x表。該流量計集流量、溫度、壓力檢測功能于一體。該儀表采用先進的微機技術與 微功耗新技術，功能強，結構緊湊，操作簡單，使用方便，是石油、化工、電力、冶金等行 業天然氣、一般性氣體、特殊氣體（氧氣、甲烷等）和飽和蒸汽計量的理想儀表。它整個設 計符合 GB3836.1-2010 和 GB3836.4-2010 爆炸性環境的要求?？砂惭b使用于煤礦井下有爆炸 性危險的場所。

二、正常工作條件、防爆型式、防爆標志、型號含義、基本參數等

1、環境溫度：-20℃～80℃。

2、大氣壓力：70 kPa～116 kPa。

3、周圍環境相對濕度不大于 95%（+25℃時）。

4、煤礦井下有瓦斯、煤塵爆炸性危險的環境，但無顯著振動和沖擊、無破壞絕緣的腐蝕 性氣體場所。

5、在無足以破壞絕緣和腐蝕金屬的氣體或蒸氣場所。

6、能防止雨雪與滴水的場所。

7、防爆型式：本質安全型，防爆標志為 Ex ibI Mb。

8、輸出信號： 脈沖輸出、4-20mA 輸出、RS485 輸出。

9、型號含義 L X G —— □/ □ 流量范圍識別代號 公稱通徑 礦用本安型旋進旋渦流量計

10、基本參數及本安參數 流量計型號 測量管徑 測量范圍 測量精度 測量介質 LXG50/150 DN50 10-150 m3/h 1.5級 被測管道的各 種氣體：如空 氣、天燃?xì)狻?煤氣。 LXG100/800 DN100 50-800 m3/h LXG150/2250 DN150 150-2250 m3/h LXG200/3600 DN200 360-3600 m3/h LXG250/4000 DN250 400-4000 m3/h LXG300/5000 DN300 500-5000 m3/h 本安參數：ER14505鋰亞硫酰氯電池1節；Uo：3.9V，Io：2A。

 四、使用及工作原理 1、旋進旋渦流量傳感器工作原理 礦用本安型旋進旋渦流量計由起旋器、主體、消旋器、檢測元件和轉換器組成。如圖 1，當 沿著軸向流動的流體進入流量傳感器入口時，葉片強迫流體進行旋轉運動，于是在旋渦發生 體中心產生旋渦流，旋渦流在文丘利管中旋進，到達收縮段突然節流使旋渦流加速，當旋渦 流進入擴散段后，因回流的作用強迫進行旋進式二次旋轉。此時旋渦流的旋轉頻率與介質流 速成正比并為線性。壓電傳感器檢測的微弱電荷信號經前置放大器放大、濾波、整形、比較 后變成頻率與流速成正比的脈沖信號，最后送積算儀進行計數處理。 信號采集部分采用兩支檢測信號為檢測點，當旋渦流經兩個壓電傳感器時，檢測到的信 號將被送入信號放大部分進行單獨放大。放大后的頻率信號再經比較器進行比較，比較器將會輸出與流速成正比的脈沖信號，再送入積算儀進行計數
