供應V錐流量器、V形錐體懸浮液體明渠流量計生產廠家

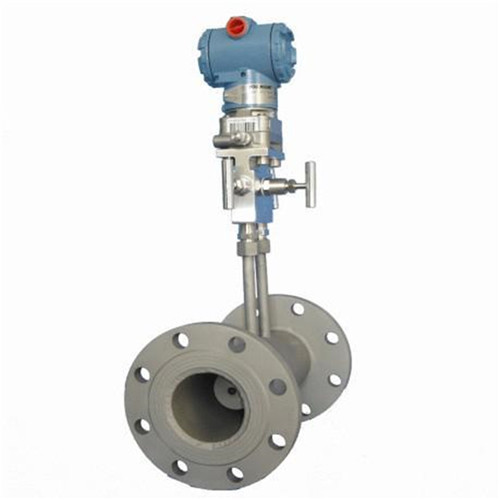

V錐流量器

V錐又稱為楔形流量計，它克服了孔板、漩渦流量計的所有弱點，廣泛地應用于一般流量計無法勝任的場合。它無堵塞、無可動件、低雷諾數正常測量、具有流量系數的非線性補償，流體粘度和溫度變化的補償，特別適于粘度高、且粘度隨溫度變化大的流體測量。

一，規格型號

類型

V形錐體懸浮液體明渠流量計

V形錐體高粘度流量計

V形錐體煤氣流量計

型號

CP-FVL

CP-FVH

CP-FVQ

通徑范圍

50～600mm

8～50mm 特殊 50～100mm

50～600mm 1200mm

適用介質

污水、泥漿、礦漿等

重油、原油、柴油、紙漿等

煤氣、空氣、氧氣、蒸汽

壓力范圍

<=2.5MPa

<=4MPa

<=2.5MPa

溫度范圍

<=100℃

<=300℃

<=300℃

測量精度

±1%

±1%～1.5%

±1%～1.5%

材質

V形節流件為不銹鋼，測量管為炭鋼或不銹鋼

二，主要特點

  精度高：V錐型流量計[2]的精度為測量值的±0.5％，貿易計量級為±0.3％（系統精度需參照應用條侏及二次儀表的精度）。

  重復性好：V錐型流量計的重復性很好，為±0.1％。

  量程比寬：V錐型流量計的量程較其它類型的差壓流量計大得多，正常情況下為10：1，若有必要不是也可加大。在雷諾數高于8000時輸出信號為線性，若低于8000也可測量，但需對輸出信號根據曲線進行修正。

  直管段要求低：伯努力方程要求受測流體為理想流體，在實際應用中這是根本不可能的，很多情況會造成流體分布不均勻，如彎頭，閥門，縮徑，擴徑，泵，三通等等，對其它儀表而言，這是一個很難解決的問題。V錐流量計可在極為惡劣的情況下均勻流體分布，如在緊鄰儀表上游有單彎管，雙彎管，經過錐體“整流”后的流體分布比較均勻可保證儀表在惡劣的條件下獲得較高的測量精度，由于V型流量計可均勻流體分布曲線，因此同其它類型的差壓流量計相比，對上下游直管段的要求小，建議安裝時在上游留0-3D的直管段，在下游留0-1D的直段管。當用戶的管道尺寸大，管道價格高或直管段不夠的情況下，V錐型流量計將是最佳選擇。在過去十年內，對V型流量計的上游有一個90℃的單彎管或兩個不在一個平面上的雙彎管的情況進行了測試，測試結果表明，V錐型流量計可在緊鄰它的地方裝有一個彎管或不在同一個平面上的雙彎管而不會對測量精度有影響。

  流量計特有結構所形成的邊界層效應，使節流件關鍵部位不會磨損，因此可以保持幾何尺寸長期不變，因此能長期穩定工作而無須標定。

  流量計是純機械體，因此耐高溫、耐高壓、耐腐蝕及不怕振動。

  可測的流體廣泛（液體、氣體、蒸汽），測量范圍寬（微小流量～大流量），適用的管徑DN15～DN3000。

  塔形（V形錐）流量計與其它差壓式流量?jī)x表原理相同，也是一種節流式差壓流量計。塔形（V形錐）的出現，打破了沿襲近百年的結構模式，使得節流式差壓儀表產生了“質的飛躍”。塔形（V形錐）流量計的重大突破在于“變流體在管道中心中心收縮為邊壁收縮”。 該流量計采用了多孔取壓、環室取壓，一體化安裝等多項專利技術。廣泛用于特臟污流體中的計量（如：鋼鐵廠的焦?fàn)t煤氣、高爐煤氣等）。
