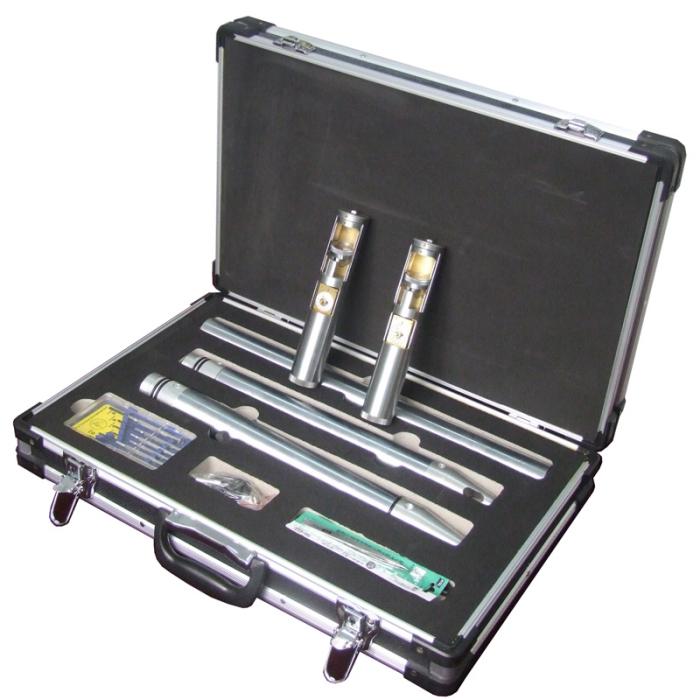

KXP-2X無線數字羅盤測斜儀

KXP-2X 無線數字羅盤測斜儀由兩部分組成：探棒和一個無線控制儀，兩個設備間通過無線 方式進行通訊，無需使用線纜。探棒用來測量和采集鉆孔的孔斜和方位數據，無線控制儀用 來設置測量參數及查閱測量結果。通過無線控制儀完成測井時間的設置后，探棒根據預設的 時間自動采集并保存數據，待測井完成后通過無線控制儀讀取探棒內部的數據，即可在顯示 屏上直接讀取測量結果。

KXP-2X 無線數字羅盤測斜儀的探棒分為上、下兩部分。上儀器內部采用高集成度電子化設 計，測量系統中集成了三軸磁傳感器、兩軸加速度傳感器和高性能微處理器。下儀器主要起 加長配重的作用。探棒的頂端是用來系鋼絲繩的提引頭，提引頭下方有一個以“010”開頭 的 6 位鋼印編號，即儀器的編號。旋開提引頭，其內部是探棒的控制端，由開關、充電接口 和通訊接口組成。開關上有指示燈，按下開關后指示燈亮，表示儀器處于通電工作狀態，再 次按下開關燈滅，儀器處于斷電狀態。

主要技術參數：

1.頂角測量范圍 0° - 80°（分辨率 0.1°） 精 度 ±0.5° (0° - 50°)  ±1.0° (50° - 80°)

2.方位角測量范圍 0° - 360°（分辨率 1°） 精 度 ±4°(@頂角大于 4°)

3.承 受 液 壓 不小于 20MPa

4.探 棒 外 形 ?40mm×1200mm 探 棒 重 量 約 6Kg

5.工 作 溫 度 -10°C - 60°C

6.探 棒 電 壓 內置 7.4V 可充電鋰電池 續 航 時 間 滿電可使用約 20 小時

7.無線控制儀供電 4 節 7 號干電池 (AAA Size)

8.測 井 深 度 2000 米

9.儲 存 點 數 一次測量可儲存 99 組頂角/方位數據
