拉繩開關

詳細介紹

WKF-L330B/2KH水泥廠半成品混料輸送機拉繩開關是帶式輸送機必備的安全保護裝置，防止事故的擴大而帶來重大損失。由于安裝方便,開關轉換可靠,在帶式運輸現場得到廣泛的應用. 屬機電融合一體的新技術產品，為國內專有技術。廣泛應用于各種輸送機機械、礦山、紡織、造紙、印刷、化工、冶金、輕工、閥門、電力、保安、鐵路、航天等各個行業。

WKF-L330B/2KH水泥廠半成品混料輸送機拉繩開關結構特點：

本機采用鋁合金精密壓鑄殼體、強度高、重量輕；

密封性好，防水、防塵，可在惡劣環境中工作；

觸點容量大，動作靈敏、可靠。

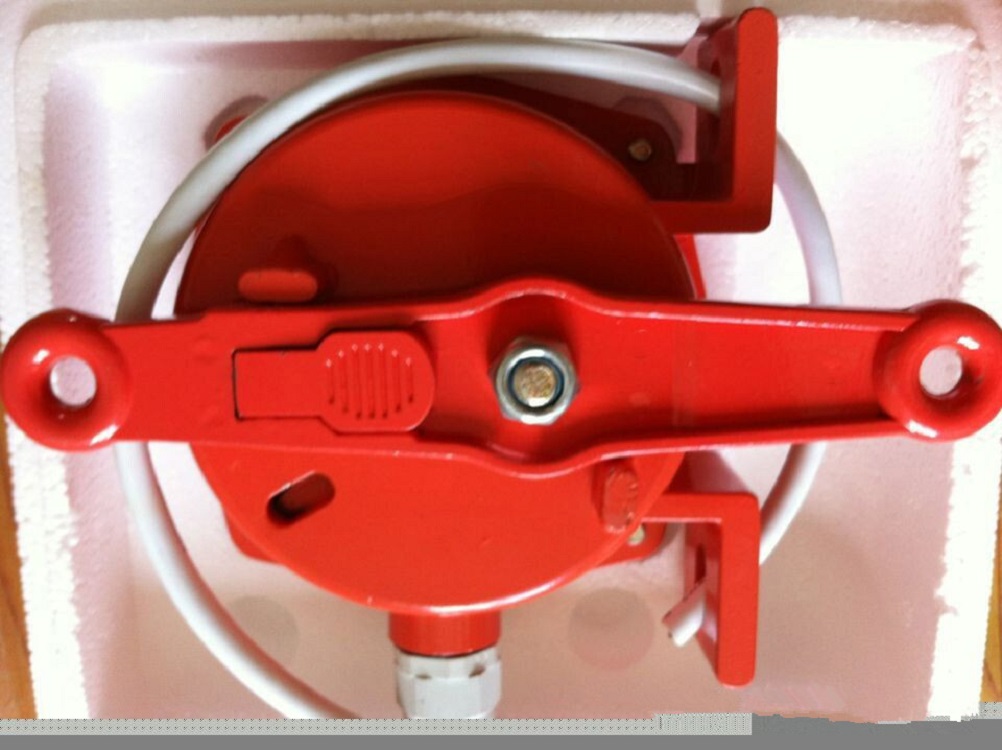

WKF-L330B/2KH水泥廠半成品混料輸送機拉繩開關

結構特征與工作原理：

 本開關采用回轉式凸輪結構。當拉桿手回轉時，凸輪隨之轉動，使微動開關動作，輸出開關量，發出報警信號和停機信號。復位方式I型為自動復位，拉桿解除拉力后，凸輪結構自動復位到原始狀態。II型為手工復位，凸輪軸回轉到一定角度自鎖定位，需手工復位手柄后凸輪方能返回原始狀態。本裝置采用防水、防塵密封設計，較好防止水、灰塵進入機殼內。

1、堅固的鑄鋁外殼，防護等級為NEMA4，特殊的環境可選擇特殊的表面處理

2、整體式蓋板使得接線及開關調整方便簡單，而不用拆卸開關。所供產品密封性能良好,接點固化,外殼耐腐蝕

拉繩開關的鋼絲繩一端固定在一個固定的拉線螺栓上，另一端固定在 開關臂上，鋼絲繩應每3米用一個有孔螺栓支撐，開關到固定點的距離應 不超過30米，兩開關間的距離不超過60米。當外力促使開關臂桿轉動到報 警位置時，觸動微動開關并鎖定，直到人工復位。適用于室內外安裝。表面特殊處理可用于酸、堿、鹽性區域。鍍鎳表面用于強腐蝕區域。

WKF-L330B/2KH水泥廠半成品混料輸送機拉繩開關特點：

結構簡單實用、性能穩定可靠、防塵、防震、防潮

體積小、重量輕、壽命長、安裝方便，免維護

輸出信號既可與現場設備聯鎖使用，也可送達自動控制系統

電源適應性廣：24~480V

WKF-L330B/2KH水泥廠半成品混料輸送機拉繩開關技術參數：

工作電壓：24V/220VAC/380VAC/450V±15%【AC/DC】

負載電流：≤5A

絕緣電阻：＞500MΩ

輸出信號：開關量信號

環境溫度：-20℃~+60℃

環境濕度：＜90%

輸出觸點：2常開2常閉，可選1常開1常閉，或者只要常開，只要常閉

防護等級：IP67

復位方式：自動/手動復位

響應時間：＜2mS

動作力：50±10N

拉繩開關有兩種類型，即自動復位型訊人工手動復位型，從安全考慮采用人工手動復位為好。在設備檢修、皮帶輸送機沿線維護等情況下，為防止出現意外，工 作人員會經常觸發拉繩開關以保證安全，當故障排除后，工作人員確定可以恢復正常運行時可手動復位開關，這時運輸系統恢復正常工作。

WKF-L330B/2KH水泥廠半成品混料輸送機拉繩開關使用環境條件：

1、環境溫度：-40℃~60℃

2、相對濕度不大于85%

3、海撥高度不超過2000m

4、使用壽命：開關動作10萬次

5、絕緣電壓：AC1000試驗1分鐘。

 雙向拉繩開關采用不銹鋼雙軸承傳動結構避免了開關動作時傳動軸直接摩擦殼體或軸套，造成間隙增大，出現密封不嚴或者卡死的情況，大幅延長拉繩開關使用壽命;殼體表面精工烤漆，不易脫落無異味；傳動軸采用不銹鋼材質強度高，表面光滑；操作桿精鑄成型，避免焊接，內置銅質襯套，整體光潔強度高等等。本開關具有壽命長、靈活實用、安全可靠、檢修方便等特點。當維修人員沒有撤離或尚存在其它異常情況時，只要將拉繩開關鎖定在停機位置，就不用擔心膠帶機被誤啟動，維修人員的安全也就有了保障。

拉繩開關（Cle Pl Switch）俗稱“緊急停機開關”。作用于帶式輸送現場需要停機時，通過開關動作使輸送機停機。

拉繩開關用于皮帶機的緊急停機，鋼絲繩一端固定在一個固定的吊環上，另一端固定在開關臂桿上，開關到固定端的距離通常不超過30米，兩開關之間的距離通常不超過60米，向上向下或拉動的力促使臂桿轉動到了baojing位置，觸動微動開關并鎖定直到人工手動復位。

結構特征與工作原理

本開關采用回轉式凸輪結構。當拉桿手回轉時，凸輪隨之轉動，使微動開關動作，輸出開關量，發出baojing信號和停機信號。復位方式I型為自動復位，拉桿解除拉力后，凸輪結構自動復位到原始狀態。II型為手工復位，凸輪軸回轉到一定角度自鎖定位，需手工復位手柄后凸輪方能返回原始狀態。本裝置采用防水、防塵密封設計，較好防止水、灰塵進入機殼內。

1、堅固的鑄鋁外殼，為，特殊的環境可選擇特殊的表面處理。

2、整體式蓋板使得接線及開關調整方便簡單，而不用拆卸開關。所gongchan品密封性能良好,接點固化,外殼耐腐蝕。

WKF-L330B/2KH水泥廠半成品混料輸送機拉繩開關注意事項

1．產品外殼設有接地端子，用戶在安裝使用時必須可靠接地。

2．安裝現場應不存在對鋁合金有腐蝕作用的有毒氣體。

3．產品的維修必須在安全場所進行，或當現場確認無可燃性粉塵存在時方可進行。

4．本拉繩開關外殼必須保持清潔，粉塵堆積厚度不大于3mm。

WKF-L330B/2KH水泥廠半成品混料輸送機拉繩開關適用范圍

拉繩開關是一種開關型傳感器（即無觸點行程開關），主要用于常規皮帶輸送機、梭式輸送機、裙邊式給料輸送機、斗式提升機，包裝生產線、堆料/取料系統，起重機、挖掘機、輪船裝卸系統、水平給料機等設備現場緊急事故停車的一種保護裝置。當緊急事故發生時，在現場沿線任意處拉動拉繩開關，均可發出停機信號，實現對人身及設備的保護作用。

不銹鋼抗干擾雙向拉繩開關

廣泛應用于機械、礦山、紡織、印刷、化工、冶金、輕工、閥門、電力、保安、鐵路、交通、水泥、港口，煙草，食品，碼頭，儀表等行業使用的帶式輸送機屬送系統中。
