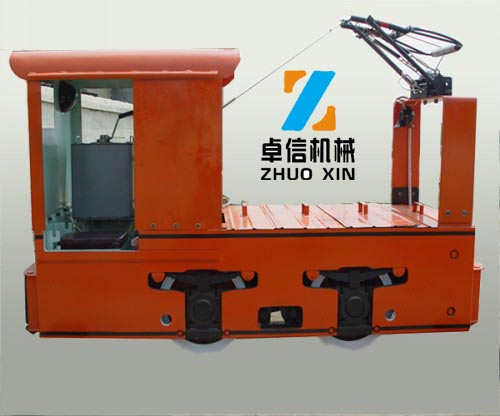

ZK3-6250-2電機車【ZK1.5-6250V架線式工礦電機車】
ZK3-6250-2架線式工礦電機車主要用于井下運輸大巷和地面的長距離運輸。ZK3-6250-2架線式工礦電機車相當于鐵路運輸中的電氣機車頭，牽引著由礦車或人車組成的列車在軌道上行走，完成對煤炭、矸石、材料、設備、人員的運送的電機車稱為礦用電機車。ZK3-6250-2架線式工礦電機車由由機械部分和電氣部分組成。機械部分包括：車架、輪對、軸承箱、彈簧托架、制動裝置、撒砂裝置、連接緩沖裝置等。電氣部分包括：直流串激電動機、控制器、電阻箱、受電弓、空氣自動開關（架線式電機車）或隔爆插銷、蓄電池（蓄電池電機車）。一、車架　　車架是機車的主體，是由厚鋼板焊接而成的框架結構。除了輪對和軸承箱，ZK3-6250-2架線式工礦電機車上的機械和電氣裝置都安裝在車架上。車架用彈簧托架支承在軸承箱上。ZK3-6250-2電機車運行中因常受到?jīng)_擊、碰撞，而產生變形，所以應加大鋼板厚度或采取相應的增加車架剛度的措施。為了能連接不同牽引高度的礦車，機車上的連接器做成多層接口。ZK3-6250-2架線式工礦電機車目前礦用電機車的連接器還多是手動摘掛，已有改用自動連接器的機車在使用。礦用電機車的工作過程　　1.架線式電機車的工作過程高壓交流電經牽引變流所降壓、整流后，正極接到架空線上，負極接到鐵軌上。機車上的受電弓與架空線接觸，將電流引入車內，再經空氣自動開關、控制器、電阻箱進入牽引電動機，驅動電動機運轉。電動機通過傳動裝置帶動車輪轉動，從而牽引列車行駛。從電動機流出的電流經軌道流回變流所�！　�2蓄電池式電機車的工作過程蓄電池提供的直流電經隔爆插銷、控制器、電阻箱進入電動機，驅動電動機運轉。電動機通過傳動裝置帶動車輪轉動，從而牽引列車行駛。
電機車的選擇和優缺點
ZK3-6250-2架線式工礦電機車
　　 架線式電機車是由牽引變流所輸?shù)郊芫�的電流通過受電器進入電機車的電路及電機車，再經過軌道回到變流所。我國井下架線電網的直流電壓有250V和550V兩種，露天的有550V和750V兩種。 　　優點：架線式電機車結構簡單，成本低，維護方便，機車的運輸能力大，速度高，用電效率高，運輸費用低，應用最廣。ZK3-6250-2架線式工礦電機車缺點：須有整流和架線設施，不夠靈活；架線對巷道尺寸和行人的安全有一定的影響；集電弓與架線之間容易產生火花，不允許在瓦斯嚴重的礦山使用；初期建設時投資較大，但從長遠看來，采用架線電機車的總成本要比蓄電池電機車低得多。因此，如果礦井條件允許，礦井的主要運輸應采用架線電機車。
ZK3-6250-2架線式工礦電機車

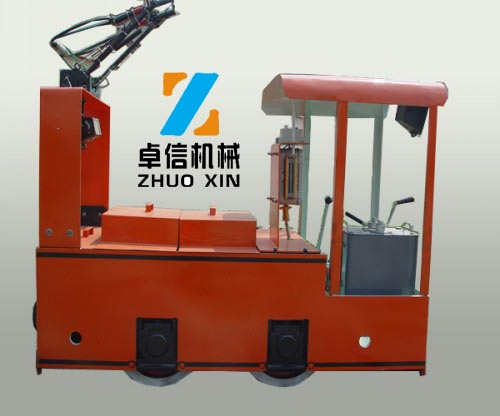

ZK3-6250-2架線式工礦電機車是用蓄電池供給電能的。蓄電池充電一般在井下電機車庫運行。電機車上的蓄電池組用到一定程度后，就把它取下?lián)Q上充好電的。因此，每臺電機車必須配備2-3套蓄電池組。 ZK1.5-6250V架線式工礦電機車優點：無火花引爆危險，適合在有瓦斯的礦井使用；不須架線，使用靈活，對于產量小、巷道不太規則的運輸系統和巷道掘進運輸很適用。ZK1.5-6250V架線式工礦電機車缺點：須設充電設備；初期投資大；用電效率低，運輸費用較高。
復式能源電機車
　　 有架線-蓄電池式電機車和架線-電纜式電機車兩種。前者既能從架線取得電能工作，還可在不便裝設架線的區域用蓄電池來供電。這種電機車上有自動充電器，可利用架線電源隨時對車載蓄電池自動充電，無需經常到充電室充電可提高機車的利用率；還可直接開進開拓掘進巷道，使用機動靈活。后者在運輸大巷工作時，直接從架線吸取電能；在不方便裝設架線的區域行使時，可由電纜供電，電纜可繞在固定的機車上的電纜滾筒上，電纜一端可與架線連接，但用電纜供電的運輸距離不能超過電纜的長度。

ZK6架線式工礦電機車

ZK7架線式工礦電機車

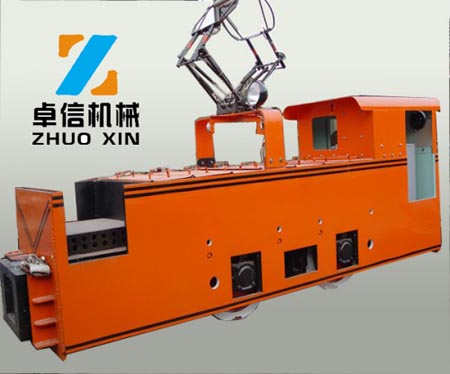

ZK7架線式工礦電機車 【卓信ZK7架線式工礦電機車】
ZK7架線式工礦電機車及7噸雙機牽引機車是我公司推出的新產品，其供電電壓有250V、550V兩種，減速箱為圓錐和圓柱雙級齒輪傳動。7噸電機車具有車身側板厚，剛度好，齒輪使用壽命長，牽引力大，速度快等特點。ZK7架線式工礦電機車由于采用V型橡膠減震器，因而緩沖、減震、消噪性能好和小彎道動力通過性能好。
ZK7架線式工礦電機車參數
CJY7/6、7、9G（ZK7-6.7.9/250）
整備重量 ：7T
軌距 ：600mm；762mm；900mm
牽引力 ：13.05KN
速度 ：11 Km/h
最大牽引力 ：17.2 KN
直流電壓 ：250V
牽引電機 ：21 KW×2臺
總長 ：447 0mm
總寬 ：1054mm；1354mm；1354mm
軌面至頂棚高：1550mm
牽引高度 ：320mm;430mm
軸距 ：1100mm
輪距 ：φ680mm
受電器工作高：1800mm~2200mm
最小曲線半徑：7m
調速方式 ：電阻
制動方式 ：機械
備注 ：一級傳動
架線式工礦電機車主要數據
◇型號含義◇
C-機車（產品類型碼）
J-架線式礦用一般型
Y-一端機室
Z-中間司機室
L-兩端司機室
G-鋼輪
其他數字分別代表粘重、軌距
7噸電機車窄軌架線式電機車的使用環境
7、 周圍空氣最高溫度為40℃最低為-25℃。
8、 空氣相對濕度不大于90%，同時該月的平均最低溫度不高于25℃。
注：1、備注欄中沒有注明的機車均為單頭司機室，機車外形尺寸總寬不包括機車翅膀的寬度。
2、機車最大牽引力按車輪與鋼軌粘著系數μ=0.25情況下確定，最大牽引力只能在短期啟動時使用。

ZK7架線式工礦電機車的故障判斷
①、手把卡死或閉鎖．控制器失靈
1.ZK7架線式工礦電機車控制器轉軸軸承缺油或損壞.2.閉鎖裝置固定的上、下卡子用的銷子螺桿松扣，或其上的開口銷子丟失，使上下卡子失控
3.卡子滾輪均嚴重磨損 4.定位彈簧丟失或失效
②、撒砂裝置不撒砂 1.砂箱內無砂、砂管堵塞或砂子潮濕2.撤砂操縱桿嚴重變形或系統失靈3.壓氣制動控制閥或系統失靈
③、控制器閉合后自動開關立即跳閘或插銷連接器內熔斷器立即熔斷1.控制器的凸輪接觸頭接地或短路2.控制器換向器部分觸頭接地或短路3.啟動電阻接地或短路4.牽引電動機內部線路接地或短路5.電機車電路中有短路現象
④、控制器閉合后機車不運行1.ZK6架線式工礦電機車受電器發生斷路，可能是由于彈力不足使滑板沒有與架空線接觸或電源線斷線、接線端子松脫 2.自動開關的觸頭燒損脫落，電源導線折斷，接線端子脫落或磁力線圈斷路3.由于控制器的主觸頭和輔助觸頭脫落或者接觸不良，導線折斷4.啟動電阻斷路5.牽引電動機的主磁極或換向磁極線圈斷路，連接導線或接線端子斷路，或電刷與換向器接觸不良6.由于錯誤操作，未松閘就開車 �、荨�ZK7架線式工礦電機車控制器閉合后啟動速度過慢或過快1.過慢：控制器線路中某些觸頭連接導線短路，造成單機運轉或者啟動電阻應該斷開而沒有斷開2.過快：啟動電阻短路；牽引電動機激磁繞組短路
⑥、照明燈不亮和發暗1.ZK6架線式工礦電機車照明燈不亮：熔斷絲燒斷；燈開關觸頭接觸不良或燒損；燈頭接觸不良或燈絲燒斷；電源線或接地線斷路；照明電阻接地或斷路2.照明燈發暗：牽引電網電壓壓降過大或蓄電池電源裝置電壓降低；受電器與架空線接觸不良 　　3.多管并聯時的照明電阻中有斷路存在
⑦、牽引電動機過熱1.ZK7架線式工礦電機車牽引負荷過大(超數拉車)電動機長期過負荷2.短時間內頻繁啟動或長時間在啟動狀態下運行3.電樞個別線圈間或匝間短路。激磁繞組接地或短路4.整流子表面發生強烈火花和碳刷壓力過大使整流子過熱5.軸承缺油或油量過多
⑧、蓄電池電源的裝置電壓急劇下降1.電源裝置由于內部或外部因素造成正、負極直接短路2.ZK7架線式工礦電機車蓄電池組中，有若干只蓄電池“反極”3.電源線與蓄電池極柱或插銷連接器接觸不良
⑨、脈沖調速電機車“失控” 1.啟動失控：表現為電機車啟動時猛地向前沖，甚至使自動開關跳閘或者快速熔斷器熔斷2.ZK7架線式工礦電機車加速調速過程中失控：表現為電機車突然由低速變?yōu)槿��?.由全速向低速調速對失控：表現為電機車不能減速。造成“失控”的原因是多方面的，主要原因是元件損壞或換流電容器未能充電或充電不足，因電壓低而關不斷晶閘管(可控硅)造成失控.

電機車是軌道車輛運輸?shù)囊环N牽引設備，動力是利用牽引電機驅動車輪轉動，借助車輪與軌面間的摩擦力，使機車在軌道上運行。這種運行方式，它的牽引力不僅受牽引電機(或內燃機)功率的限制，還受車輪與軌面間的摩擦制約。機車運輸能行駛的坡度有限制，運輸軌道坡度一般為3‰，局部坡度不能超過30‰。其按結構分類有架線式電機車和蓄電池電機車。

電機車的工作原理
架線式電機車的工作原理
架線式電機車的工作過程高壓交流電經牽引變流所降壓、整流后，正極接到架空線上，負極接到鐵軌上。機車上的受電弓與架空線接觸，將電流引入車內，再經空氣自動開關、控制器、電阻箱進入牽引電動機，驅動電動機運轉。電動機通過傳動裝置帶動車輪轉動，從而牽引列車行駛。從電動機流出的電流經軌道流回變流所。
蓄電池式電機車的工作原理
　　 蓄電池式電機車的工作過程蓄電池提供的直流電經隔爆插銷、控制器、電阻箱進入電動機，驅動電動機運轉。電動機通過傳動裝置帶動車輪轉動，從而牽引列車行駛。

電機車的分類
　　 按電源性質不同，電機車有直流電機車和交流電機車，其中直流電機車應用最廣。按供電方式不同，直流電機車分為架線式電機車和蓄電池電機車兩種。我國非煤礦井使用的絕大部分都是架線式電機車。為適應不同的軌距及運量，機車分為標準軌距機車和窄軌機車。按使用場合不同，分為露天礦用機車和地下礦山用機車。

電機車是軌道車輛運輸?shù)囊环N牽引設備，動力是利用牽引電機驅動車輪轉動，借助車輪與軌面間的摩擦力，使機車在軌道上運行。這種運行方式，它的牽引力不僅受牽引電機(或內燃機)功率的限制，還受車輪與軌面間的摩擦制約。機車運輸能行駛的坡度有限制，運輸軌道坡度一般為3‰，局部坡度不能超過30‰。其按結構分類有架線式電機車和蓄電池電機車。
