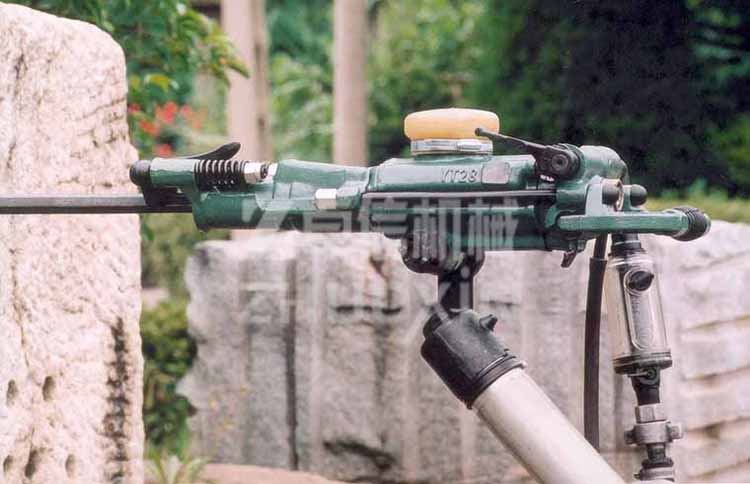

YT24型氣腿式鑿巖機

YT24型氣腿式鑿巖機是我國比較早的定型產品，YT24型氣腿式鑿巖機與同類型鑿巖機比較：質量輕、噪聲小、效率高、經濟效果好等特點。YT24型氣腿式鑿巖機最適合于中、小型礦山使用。

產品名：YT24型氣腿式鑿巖機

相關詞：YT24型氣腿式鑿巖機

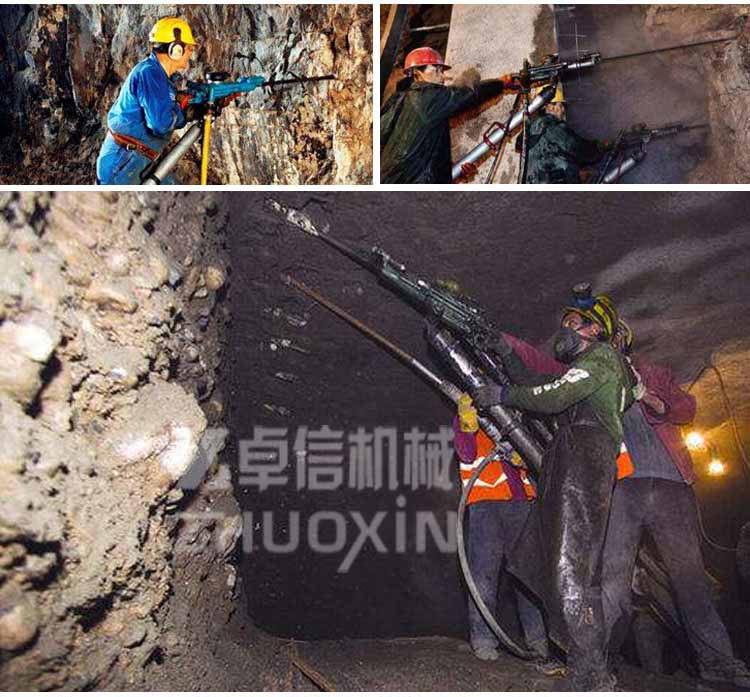

YT24型氣腿式鑿巖機是一種高效率的鑿巖機械。它廣泛用于巷掘進及各種鑿巖作業中鉆鑿爆破孔，是礦山、鐵路、交通、水

利建設等石工程中的重要機具。

YT24型氣腿式鑿巖機使用范圍較廣，最適于在中硬或堅硬（F=8~18）巖石上鉆鑿水平或傾斜方向的炮孔，鉆孔深度可大5米。本面既可以根據巷道斷面大小與FT140BD型短氣腿或FT140B型長氣腿配套使用也可裝在鉆車或鉆架上工作。

YT24型氣腿式鑿巖機參數：

YT24型氣腿式鑿巖機機器質量:24千克

機器長度:678毫米

缸徑:70毫米

活塞行程:70毫米

工作氣壓:0.4-0.63兆帕

沖擊頻率:≥31赫茲:

耗 氣 量≤66.7升/秒

YT24型氣腿式鑿巖機氣管內徑:19毫米

水管內徑:13毫米

釬頭尺寸:⊙34-⊙42毫米

釬尾規格（六方對邊×長度）22×108±1毫米

FT140B型氣腿

氣腿長度1687毫米

YT24型氣腿式鑿巖機推進行程1250毫米

氣缸內徑60毫米

質　量≈15.6千克

FT160BC型氣腿（長氣腿）

氣腿長度1800毫米

推進行程1365毫米

YT24型氣腿式鑿巖機氣缸內徑65毫米

質　量≈16.9千克

FT200B型注油器

容 油 量200毫升

YT24型氣腿式鑿巖機注意事項

1、YT24型氣腿式鑿巖機出廠前注有防銹油，使用前應拆洗干凈，重新組裝時配合表面應涂潤滑油，方可使用。 　　

2、連接氣管時必須吹凈管內雜物，以免雜物機內研損機件。 　　

3、開動機器前，必須細心檢查各操縱機構和運行部件是否裝配正確可靠。注油器內要裝滿潤滑油，并調節好油量。 　　

4、機器工作結束，應先切斷水源再輕運轉片刻，吹凈機內殘余水滴，防止零件生銹。 　　

5、常用的機器，應注意定期保養和維修。至少每周應檢查一次，清除機內臟物，更換損壞和失效的零件。 　　

6、用過的機器，如果長時間存放，必須拆洗、除油、放置陰涼干燥處。

YT24型氣腿式鑿巖機的操縱機構全集中于柄體上。 　　

1、操縱閥：操縱閥由操縱把控制，共有五個位置。 　　

2、調壓閥與換向閥：調壓閥是調節氣腿推力的裝置。沿標明方向扳動調壓閥氣腿推力便逐漸增大。換向閥是操縱氣腿快速伸縮裝置，在作業過程中，氣腿的推進長度如不能滿足鑿深要求，只要勾動扳機推動換向閥，氣腿便快速縮回，進行換位，（而不需要關閉操縱閥和換向閥）。 　　

3、注油器：FY200B型注油器，調節油量方便，只需撥動油閥手柄即可，通常情況下，過油量以2.5-3毫升/分為宜。

YT24型氣腿式鑿巖機保養維護

1、潤滑油：潤滑對機械的性能和使用壽命影響很大。嚴禁無油作業，最好不要使用潤滑脂潤滑，以避免堵塞機器孔道，阻滯氣體流量，從而降低機器效率和加速零件磨損。

氣管與氣壓：

① 氣管內徑25毫米，為了避免管路壓力損失過大，氣源到機器的氣管長度不超過15米，并且管路接頭的通徑不小于20毫米。YT24型氣腿式鑿巖機的工作氣壓是直接影響鑿巖效率、經濟效果和零件使用壽命的因素之一。鑿巖速度隨氣壓增大而提高，但氣壓過高，機器振動亦大，容易損壞釬具，同時零件磨損也快；氣壓太低則不能充分發揮機器的效率。因此，該機工作氣壓一般在0.4~0.63Mpa為宜。

水管和水壓 　　

水管內徑13毫米。工作水壓應低于當值的工作氣壓。水壓過高易造成氣水聯動結構失靈，甚至發生“洗錘”，破壞機器潤滑等弊端。一般水壓的工作氣壓0.2-0.3兆帕為宜。YT24型氣腿式鑿巖機的鑿巖效率及零件的使用壽命與釬桿的是早質量有很大的關系，釬桿最好采用標準的中空六角釬桿（GB6481-86）。對釬桿的制造和使用應符合下述要求：YT24型氣腿式鑿巖機釬尾端面硬度以HRC49-45為最合適。釬尾端面應平整并與釬桿軸線垂直，倒角不可過大。釬尾水針孔的軸線偏移不允許超過1毫米，孔徑、孔深應符合要求。

YT24型氣腿式鑿巖機介紹

YT24型氣腿式鑿巖機是鉆機結構緊湊、簡潔，鉆機各個部件包括鉆桿在內用1輛5噸的卡車即可以運送。

輕便靈活 可靠

在交通條件不便利的地區可以用人工或馱馬通過小道運送，為客戶大大節省修建臨時道路的投資，縮短勘探工期，節省勞動力，降低搬運風險和成本。鉆機采用液壓驅動、模塊化、結構可靠，容易操作，降低勞動強度，更加人性化；機場用電均采用12伏直流電源，用電更；機臺搬遷時，拆卸容易，安裝簡便，輕松完成鉆機的搬移。鉆機中單個部件大重量不超過180公斤，總重1160公斤。

無鉆塔設計 結構

勿需上塔操作，減少上塔操作的風險，增加操作的系數。

鉆機緊湊 利于環保

特別適合在山區地形切割大的環境施工或在林區施工，鉆機安裝只需4Ⅹ4米甚至更小的平坦場地上工作。不需要修建臨時運輸?shù)缆?，解決平整機臺時土石方的大量開挖或砍伐較多林木，減少對植被和環境的破壞，降低對鉆探臨時租用土地的賠償金額，從而大限度地保護施工現場及周邊環境。

節能降耗 優質

該鉆機讓金剛石鉆頭有更高的轉速及鉆具更平穩去切削巖石，大大縮短勘探工期、降低了成本。該鉆機不但速度快，而且平均油耗每100米400升，巖芯采取率亦可達95%以上。
