鑿井絞車

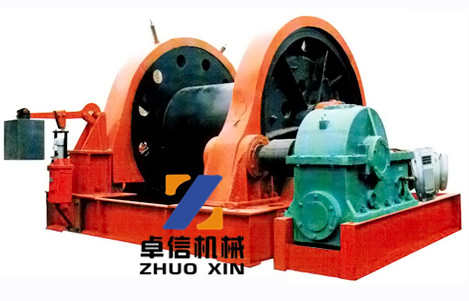

JZ-5礦用鑿井絞車

    JZ-5系列鑿井絞車主要用于煤礦、金屬礦及非金屬礦豎井井筒掘進時懸吊吊盤、水泵、水管、注漿管、風管等掘進設備。亦可代替建筑絞車,用于地面建筑及搬運等作起重用 。 基本型號可分為:JZ5/400,JZ10/600,JZ16/800

    鑿井絞車一般常用的是5T或者10T的,10T鑿井絞車的鋼絲繩最大靜張力為50KN,卷筒容繩量為400M,鋼絲繩速度有快速6M/min,有慢速3M/min,鋼絲繩直徑為23mm,電機功率為11千瓦,電壓為380伏,10T鑿井絞車的鋼絲繩最大靜張力為JZ-5系列鑿井絞車100KN,卷筒容繩量為600或800,鋼絲繩速度有快速6M/min,有慢速3M/min,電機功率為22千瓦,電壓為380伏。

    JZ-5系列鑿井絞車主要用于煤礦、金屬礦及非金屬礦豎井井筒掘進時懸吊吊盤、水泵、水管、注漿管、風筒等掘進設備和張緊穩繩。絞車主要用于更換提升機兩個罐籠間連接的尾繩;并且以換扁繩最佳,也可做豎井絞車用,JZ系列鑿井絞車的性能與豎井相同。

   JZ-5系列鑿井絞車特點:JZ-5系列鑿井絞車具有提吊能力強、容繩量大、運轉平穩等優點。JZ-5系列鑿井絞車主要用于煤礦、金屬礦、非金屬礦豎井的井筒掘進工程中懸吊吊盤、水泵、風筒,壓縮空氣筒、注漿管等掘進設備的緊張穩繩,也可作其他井下和地面起吊重物使用。

    JZ-5系列鑿井絞車結構為纏繞式,主要由主軸裝置、減速器、帶制動輪的彈性聯軸器、工作制動器、安全制動器、機座、電動機等部件組成。

    JZ-10系列鑿井絞車結構為纏繞式,主要由主軸裝置、減速器、帶制動輪的彈性聯軸器、工作制動器、安全制動器、機座、電動機等部件組成。

    1、JZ-10系列鑿井絞車主軸裝置:主軸裝置包括:主軸、齒輪、卷筒、制動輪、軸承座及軸承等。卷筒與齒輪、制動輪靠緊配銅套和螺栓聯結成一個整體,齒輪又通過鍵與主軸相連,故主軸僅隨卷筒旋轉而不傳遞扭矩。鋼絲繩出繩方向為上出繩。

    2、JZ-10系列鑿井絞車減速器:減速器是采用球面蝸輪副減速,加有一級變速齒輪。轉換變速手柄快慢速位置,可變換快慢兩種速度。雙筒10噸絞車有一套差動系統,將差動手柄放在直通位置,JZ-10系列鑿井絞車減速器輸出軸兩齒輪的轉速完全一致;若將差動手柄放在差動位置,則該兩齒輪可產生相對轉動,即起差動作用。

    3、JZ-10系列鑿井絞車工作制動器:工作制動器采用瓦塊式制動器,啟動電機,電動液壓推動器松閘,停止電機則彈簧力制動。完全制動器為瓦塊浮動式,靠重錘下落進行制動,電動液壓推動器松閘。

    JZ-10系列鑿井絞車具有提掉能力強、容繩量大、運轉平穩等優點。主要用于煤礦,金屬礦、非金屬礦井的井筒掘進工程中懸吊吊盤、水泵、風筒,壓縮空氣筒、注漿管等掘金設備和張緊穩繩,也可作其它井下和地面起吊重物使用。

鑿井絞車

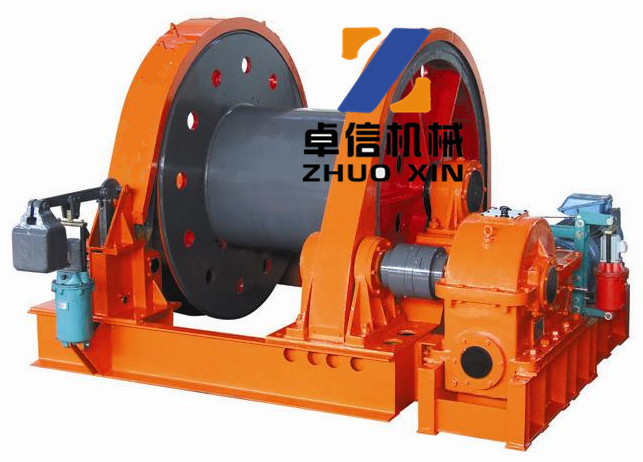

JZ-10礦用鑿井絞車

鑿井絞車

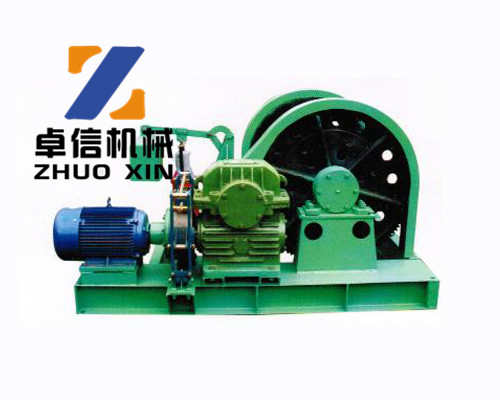

JZ-15礦用鑿井絞車

   JZ-15礦用鑿井絞車的調整絞車安裝好后,必須進行檢查和調整。①開式齒輪傳動,齒側間隙為0.42毫米,其接觸面積沿齒高不小于40%,延齒長不小于50%。②檢查工作制動器各傳動系統是否靈活可靠,并調整松閘時閘瓦與制動輪間間隙不大于0.7-0.8mm。③檢查JZ-15礦用鑿井絞車安全制動器各傳動系統是否靈活可靠,并調整松閘時閘瓦與制動輪間間隙不大于1.5mm。④檢查工作制動器和安全制動器的控制電器與主電機是否聯鎖,即啟動主電機工作制動器松閘,停止主電機則工作制動器制動,且只有安全制動器松閘才能啟動主電機。

   JZ-15礦用鑿井絞車的試運轉:絞車安裝完畢經檢查和調整確認無誤后可對各潤滑部位加油潤滑,進行空載試運轉,纏繞后進行負荷運轉,逐漸加載至額定負荷。在標準電壓下,電流不超過額定值,電機、減速器以及其它部位均不發熱。JZ-15礦用鑿井絞車系根據井筒掘進時懸吊設備的工作制度設計的, 故只適用于短期工作制,而不適宜于長期吊重運轉使用。

    JZ-15礦用鑿井絞車的發貨運輸,對于單筒纏繞式鑿井絞車一般可分為三個部分,即主軸裝置連同機座;電動機、減速器連同機座;電控柜和其它。對于雙筒纏繞式鑿井絞車一般可分為四個部分,即前卷筒部分;后卷筒部分;傳動機座及以上固定之零件;JZ-15礦用鑿井絞車電控柜和其它。安裝前先將各部分找平對好聯在一起,然后放在預先打好的基礎上,用墊鐵墊平放上地腳螺栓后進行二次灌漿。待水泥干后即可進行調整和試運轉。用戶可根據當?shù)氐刭|(zhì)情況適當調整,基礎中心之大坑可用土石填平。

    JZ-15礦用鑿井絞車安裝完畢,并經過檢查和調整后確認無誤,即可對各潤滑部位加油潤滑進行空載試運轉,并進行纏繩,再進行負荷運轉,逐漸加載至滿負荷。若JZ-15礦用鑿井絞車在標準電壓下,電流不超過額定值。電機、減速器以及其它部位均不發熱,即算調整完畢,可投入運轉使用。

    JZ礦用鑿井絞車的傳動采用了兩組內齒輪傳動付和一組行星齒輪系。電機齒輪與小內齒輪組成一對內齒輪付。連軸齒輪與另一小內齒輪又組成一對齒輪付。另一個連軸齒輪為太陽輪,與裝在大齒輪架上的兩個行星齒輪相嚙合,兩個行星齒輪與大內齒輪嚙合。JZ-15礦用鑿井絞車電動機運轉后,若剎緊大內齒輪上的剎車帶(塊),同時使卷筒松閘。此時,行星齒輪一面繞著心軸自轉,一面繞著太陽輪公轉。在行星齒輪帶動下,通過齒輪架帶動卷筒旋轉進行工作。JZ-15礦用鑿井絞車若剎緊卷筒上的剎車帶(塊),松開大內齒輪,于是卷筒停止工作,行星輪僅繞心軸自轉并迫使大內齒輪進行旋轉。如果JZ-15礦用鑿井絞車使卷筒和大內齒輪上的剎車帶(塊)都松開,則兩種運轉都有可能出現。絞車可通過兩個剎車裝置交替剎緊、松開、調節牽引速度。

    JZ礦用鑿井絞車工作原理:電機齒輪與軸齒輪相連,軸齒輪帶動小齒輪架上的三個小行星輪旋轉,小行星輪與小內齒輪嚙合,三個小行星輪除了做自轉外,還要圍繞軸齒輪公轉,即JZ礦用鑿井絞車帶動了小齒輪架旋轉,小齒輪架與雙聯齒輪相聯,從而使雙聯齒輪旋轉,于是帶動大行星輪轉動,此時可有下列三種狀態。

    JZ礦用鑿井絞車均為隔爆型,供礦井下或地面裝載調度編組礦車及在中間巷道拖運礦車和其他輔助搬運之用。JZ礦用鑿井絞車均采用行星齒輪傳動,絞車具有結構緊湊、剛性好、效率高、安裝移動方便,起動平穩、操作靈活、制動可靠、噪音低等特點。

    ①如果左剎車閘剎住卷筒,右剎車閘松開,大內齒輪因與卷筒相聯接, 故不旋轉,大行星輪除做自傳外,還要公轉,同時通過大齒輪架帶動右剎車制動輪旋轉,重物因卷筒靜止,被停留在某一位置,此為停止?fàn)顟B(tài)。JZ礦用鑿井絞車②如果左剎車閘松開,右剎車閘剎住制動輪,大行星輪只有自轉,通過大內齒輪帶動卷筒旋轉起來,即可進行牽引,此時稱為工作狀態。③JZ礦用鑿井絞車如果開啟電機使電機反轉,稱為工作下放狀態。在起動和停止時,以及在重物下放中為調節卷筒轉速,可利用兩剎車裝置交替剎緊和松開進行調節。

鑿井絞車

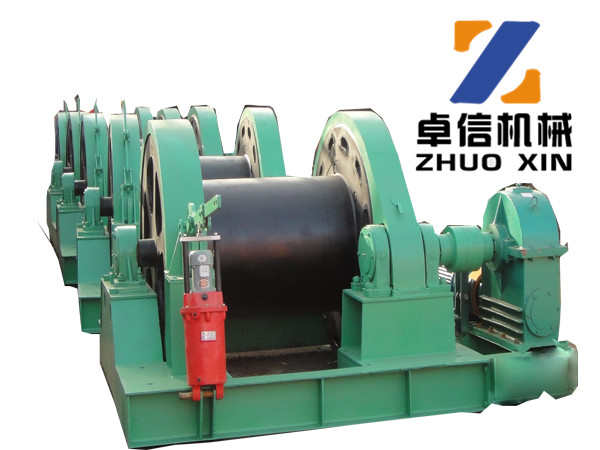

JH回柱礦用絞車

礦用鑿井絞車技術參數

型號
鋼絲繩量大靜張力(公斤)
卷筒容繩量(米)
鋼絲繩速度(米/分)
鋼絲繩直徑(毫米)
電動機
外形尺寸 長寬高(毫米)
重量(公斤)
快速
慢速
功率(千瓦)
電壓(伏)
JZ-5/1000
5000
1000
23(機動)
3-5(手動)
26
22
380
2714×2247×1435
3139
JZ-10/600A
10000
600
6
3
31
22
380
3037×2570×1770
6160
JZ-10/800
10000
800
6
3
31
18.5
380
3242×2906×1825
7180
JZ-16/800A
16000
800
6
3
40.5
30
380
3358×3200×2240
11500
JZ-16/1000
16000
1000
6
3
40
36
380
3508×3200×2240
11672
JZ-25/1300
25000
1300
6
3
52
45
380
3775×2373×2500
19200
JZ-40/1300
40000
1300
6
3
60
75
380
4750×4500×3200
32000



濟寧市卓信機械設備有限公司所生產銷售的JZ礦用鑿井絞車、JZ-5礦用鑿井絞車、JZ-10礦用鑿井絞車、JZ-15礦用鑿井絞車、JZ-25礦用鑿井絞車、JZ-40礦用鑿井絞車等均通過了國家和行業的相關質量體系認證,我們一直秉承“顧客至上,銳意進取”的經營理念,堅持為廣大客戶提供優質的服務。歡迎廣大新老客戶惠顧!我們以用戶為上帝,竭誠為煤礦生產者、建設者服務是我們的職責和愿望。提供一流的質量,一流的信譽,一流的售后服務,滿足客戶的需求是我們的義務。

濟寧市卓信機械設備有限公司秉承山東人的豪爽與實誠,誠邀各位專家、領導來我公司考察、指導、賜教并期盼與您真誠合作,“追求卓越”永遠是我們的主題,我們將勵精圖治,再創高效,力爭以先進的技術,優良的產品質量,為煤礦企業提供多方位的服務。

濟寧市卓信機械設備有限公司是山東省最大的JZ礦用鑿井絞車、JZ-5礦用鑿井絞車、JZ-10礦用鑿井絞車、JZ-15礦用鑿井絞車、JZ-25礦用鑿井絞車、JZ-40礦用鑿井絞車以及其它礦車的專業生產廠家,公司實力雄厚,質量可靠,服務周到,價格合理,數十年來一直受到國內外客戶的一致好評!我們真誠并期待與您合作……
