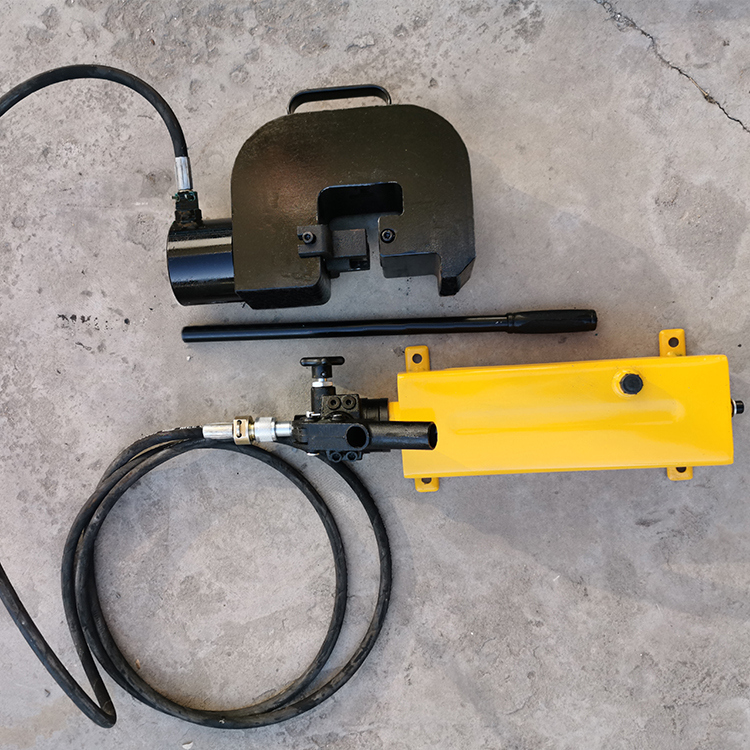

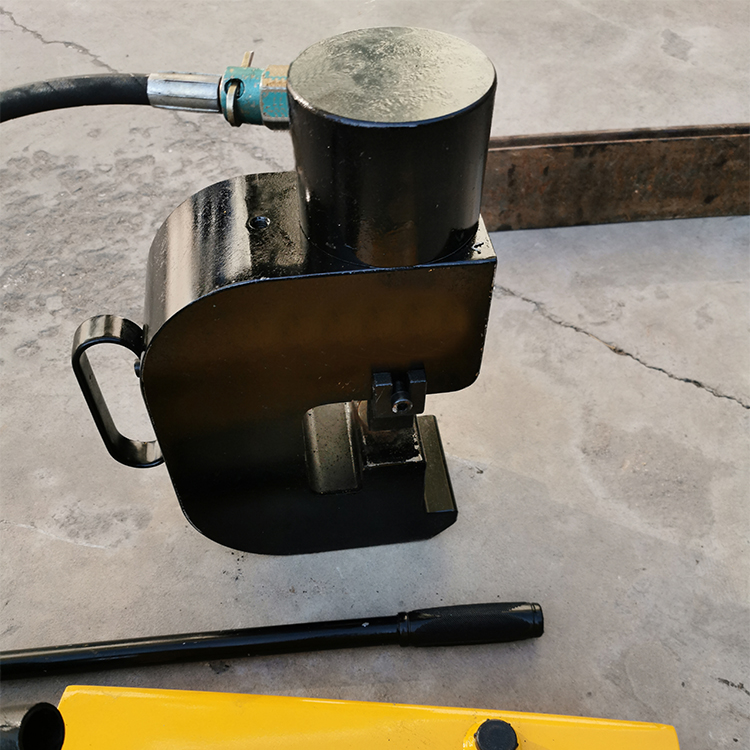

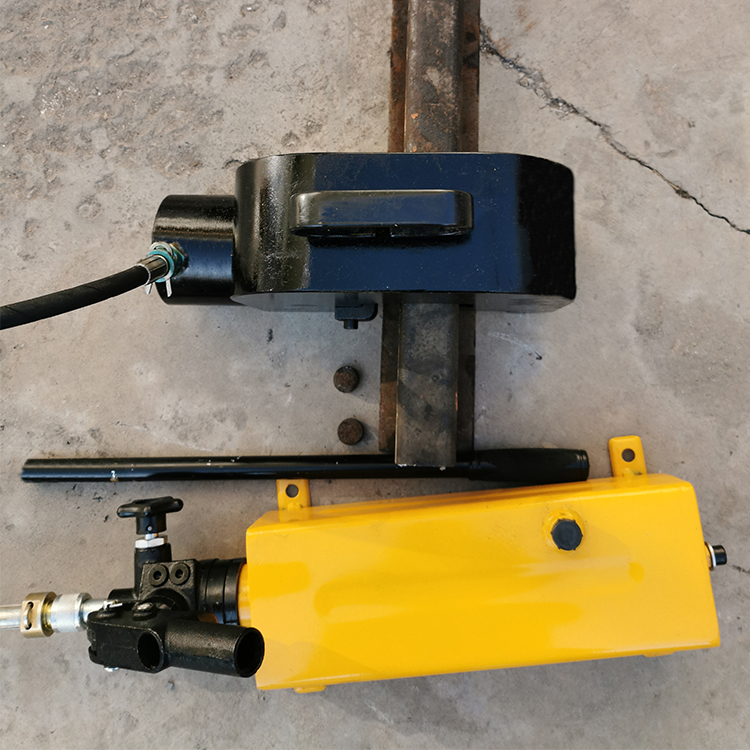

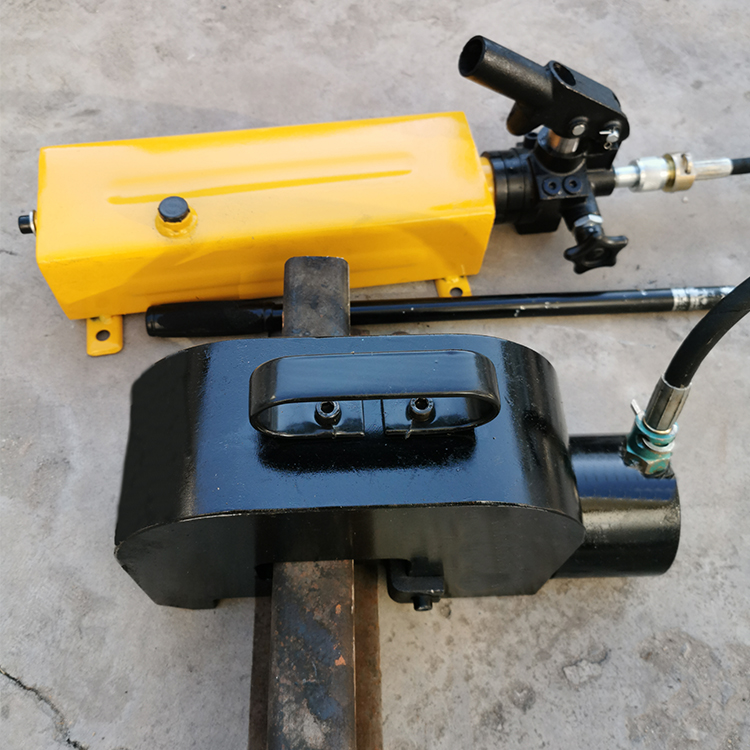

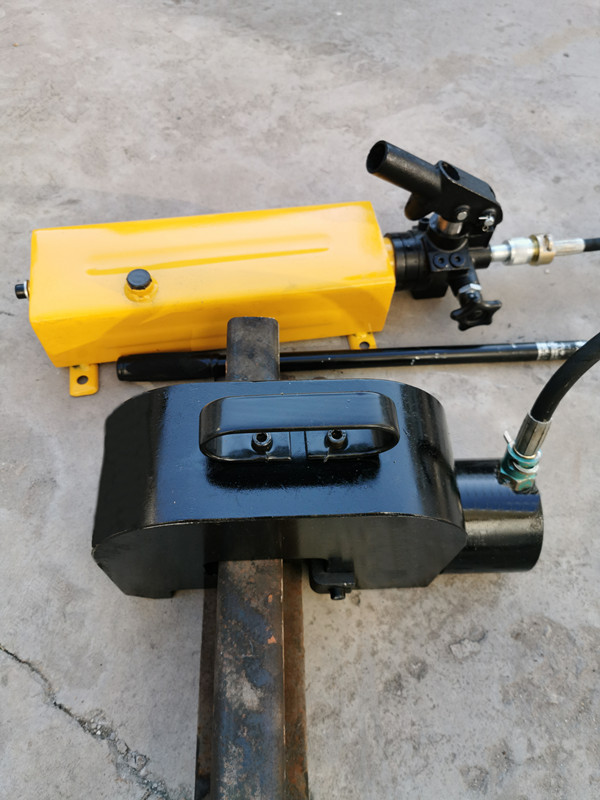

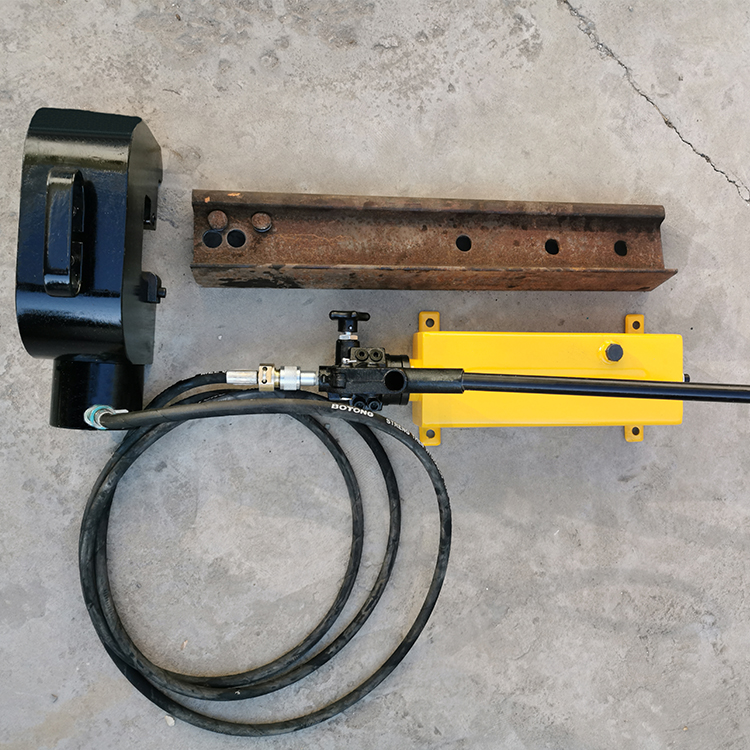

YQA-24分體式液壓擠孔機實物圖展示



濟寧卓信機械設備有限公司是山東知名液壓工具生產廠家，分體式液壓擠孔機型號齊全：YQA-24分體式液壓擠孔機，YQA-30分體式液壓擠孔機，YQA-43分體液壓打孔機。



YQA分體式液壓擠孔機又名液壓打孔機、液壓開孔機，液壓鋼軌擠孔機等，分體式液壓擠孔機是一種先進的制孔工具，主要用于在鋼軌軌腰中間位置擠壓出孔。主要分為24kg鋼軌用，30kg鋼軌等型號，也可用于其他類似工件上打孔。

YQA-24型分體式液壓鋼軌擠孔機工作原理

YQA-24型分體式液壓鋼軌擠孔機是我單位研制開發的一種，分體式液壓擠孔機用于鐵路煤礦鋼軌開孔的新型工具，其外形大方美觀、結構緊湊、體積小、重量輕、操作使用十分方便，開孔效率高，是軌道鋼軌安裝維護的理想工具。
煤礦有軌運輸作業中，在鋪設、維修、更換軌道作業時，為軌道打孔是一項基礎性、經常性工作，同時也是難度較大的一項工作。本分體式液壓鋼軌擠孔機（以下簡稱擠孔機）為20、24、30kg鋼軌專用打孔設計，工作時間短，操作簡便，減輕了工作強度，提高工作效率。

根據需求，客戶可以選擇適合的采購，銷售電話：15163766288 張經理 微信同號

YQA-24分體式液壓擠孔機 YQA型分體式液壓鋼軌開孔器 YQA-30分體式液壓鋼軌打孔機 液壓軌道沖孔機 一、分體式液壓開孔器用途 YQA型分體式液壓鋼軌開孔器廣泛應用于礦山、鐵路等部門的鋪軌及軌道改造和維修。 YQA液壓鋼軌擠孔機是一種先進的制孔工具，主要用于在鋼軌軌腰中間位置擠壓出孔。主要分為24kg鋼軌用，30kg鋼軌等型號，也可用于其他類似工件上打孔。 二、分體式液壓擠孔機特點 YQA型分體式液壓鋼軌開孔器是我單位研制開發的一種，用于鐵路煤礦鋼軌開孔的新型工具，其外形大方美觀、結構緊湊、體積小、重量輕、操作使用十分方便，開孔效率高，是軌道鋼軌安裝維護的理想工具。 煤礦有軌運輸作業中，在鋪設、維修、更換軌道作業時，為軌道打孔是一項基礎性、經常性工作，同時也是難度較大的一項工作。本分體式液壓鋼軌擠孔機（以下簡稱擠孔機）為20、24、30kg鋼軌專用打孔設計，工作時間短，操作簡便，減輕了工作強度，提高工作效率。 分體式液壓擠孔機具有模具可拆卸重新刃磨或更換的特點；采用進口超硬材料經精密加工、淬火而成，使用壽命長，雙作用主液壓缸工作，過程安全可靠；與本廠SDB系列手動油泵、KZDB、STDB系列超高壓電動油泵、FDB系列風動油泵配套使用，可以發揮其最大效能。 三、分體式液壓擠孔機主要技術參數 型號 開孔規格鋼軌規格（Kg/m）重量（Kg） YQA-24 ￠19 24 32 YQA-30 ￠22 30 43 YQA-24型分體式液壓擠孔機，用于對24kg／m以下的鋼軌進行擠孔作業； YQA-30型分體式液壓擠孔機，用于對30kg／m及以下的鋼軌進行擠孔作業； 四、分體式液壓擠孔機使用方法 YQA型鋼軌開孔器由液壓手動泵、油管接頭、開孔器主體連接組成。使用時根據技術參數選配好合適的開孔模，將陽模裝在活塞桿上，陰模裝在六角螺套上，用內六角扳旋緊活塞桿及六角螺套上的M8錐端緊定螺釘。固定好模具后可按照以下操作程序進行。 將開孔器主體套在需要開孔的鋼軌上，根據鋼軌連接板的孔距、結合開孔器主體上的標尺調整好開孔位置后，將標尺下方的六角螺套向鋼軌旋靠使開孔的陰�？烤o定位。旋緊手動泵截止閥，旋松手動油箱上的放氣螺塞，撳動手動泵手柄，當聽到清脆的切孔聲，孔已開好。此時旋松手動泵截止閥，油缸活塞桿帶動陽模回復到原位，同時將標尺下方的六角螺套反向旋松使陰模遠離鋼軌。當需要開第二個孔時只要量好孔與孔的中心距，按照開第一孔的操作程序繼續進行。 YQA-24型分體式液壓開孔器售后服務及交付說明 1、性價比說明： 同產品質量條件下，我公司不以降低性能、更改產品零部件為代價，給出最低最實在的價格。（可根據客戶要求進行產品的生產配置） 2、YQA-24型分體式液壓開孔器交貨說明： 按供貨期交貨，若有特殊情況，需提前交貨的，我公司在有限的范圍內將會組織人員加大生產力度、實行生產，安裝，調試，包裝等工藝，力求滿足貴公司要求. 3.YQA-24型分體式液壓開孔器售后服務范圍： 產品保修期為1年，在保修期內產品屬質量問題的我公司給予最快捷的維修，無任何費用，在保修期外需要更換零部件的，我公司只收取成本. 山東卓信機械（官網http://www.jnzhuoxin.com）秉承山東人的豪爽與實誠，誠邀各位專家、領導來我公司考察、指導、賜教并期盼與您真誠合作，“追求卓越”永遠是我們的主題，我們將勵精圖治，再創高效，力爭以先進的技術，優良的產品質量，為煤礦企業提供多方位的服務。 銷售熱線：15163766288 微信同號

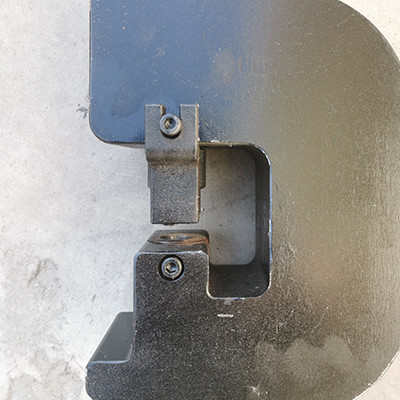

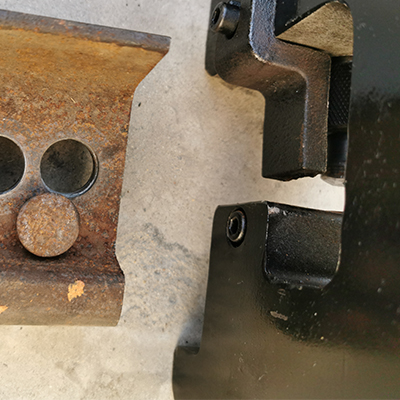

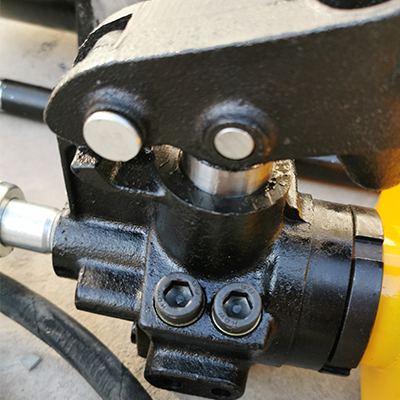

YQA-24分體式液壓擠孔機細節展示



液壓鋼軌擠孔機（打孔機）運用杠桿原理、液壓傳動和剪切原理設計而成。利用靜壓力對鋼軌進行擠孔作業。一分鐘可打一個孔，液壓鋼軌擠孔機（打孔機）具有結構合理，便于攜帶，方便操作，油路密封性能好，油壓穩定，降低勞動強度，提高工作效率，改善軌道施工，維護質量，可延長鋼軌使用壽命等特點，液壓擠孔機是鐵道鋼軌實行標準化作業的必備工具。
YQA型鋼軌開孔器由液壓手動泵、高壓油管、油管接頭、開孔器主體連接組成。使用時根據技術參數選配好合適的開孔模，將陽模裝在活塞桿上，陰模裝在六角螺套上，用內六角扳旋緊活塞桿及六角螺套上的M8錐端緊定螺釘。固定好模具后可按照以下操作程序進行。
將鋼軌開孔器主體套在需要開孔的鋼軌上，根據鋼軌連接板的孔距、結合開孔器主體上的標尺調整好開孔位置后，將標尺下方的六角螺套向鋼軌旋靠使開孔的陰�？烤o定位。旋緊手動泵截止閥，旋松手動油箱上的放氣螺塞，撳動手動泵手柄，當聽到清脆的切孔聲，孔已開好。此時旋松手動泵截止閥，油缸活塞桿帶動陽�；貜�(fù)到原位，同時將標尺下方的六角螺套反向旋松使陰模遠離鋼軌。當需要開第二個孔時只要量好孔與孔的中心距，按照開孔的操作程序繼續進行。
YQA-43型分體式液壓開孔器使用方法
YQA型鋼軌開孔器由液壓手動泵、高壓油管、油管接頭、開孔器主體連接組成。使用時根據技術參數選配好合適的開孔模，將陽模裝在活塞桿上，陰模裝在六角螺套上，用內六角扳旋緊活塞桿及六角螺套上的M8錐端緊定螺釘。固定好模具后可按照以下操作程序進行。
將開孔器主體套在需要開孔的鋼軌上，根據鋼軌連接板的孔距、結合開孔器主體上的標尺調整好開孔位置后，將標尺下方的六角螺套向鋼軌旋靠使開孔的陰�？烤o定位。旋緊手動泵截止閥，旋松手動油箱上的放氣螺塞，撳動手動泵手柄，當聽到清脆的切孔聲，孔已開好。此時旋松手動泵截止閥，油缸活塞桿帶動陽模回復到原位，同時將標尺下方的六角螺套反向旋松使陰模遠離鋼軌。當需要開第二個孔時只要量好孔與孔的中心距，按照開第一孔的操作程序繼續進行。
液壓擠孔機供料機構
液壓鋼軌擠孔機的供料部件，有兩種形式，水平型和垂直型，它們都配有一個料斗，用來接收和暫存待擠壓的原料，并將其運送至螺桿。為了確保原料能有暢流的運動和避免產生“結拱”，料斗內配裝攪拌機，或者采用寬大的出料口，這樣，將有助于該機構保持不間斷的均勻供料工況。供料機構保持均勻供料極為重要。因為，要保證液壓擠孔機具有恰當?shù)墓δ茏饔茫�以及為了保證擠壓料質量具有均質的品況，不間斷的均勻供料是擠壓機正常工作必不可少的前提條件。
螺桿通常可以這樣講，螺桿是擠壓機*重要的部件，它不僅決定擠壓機的熟化和糊化功能強度，而且還決定*終成品的質量。不同的螺桿，有不同的擠壓功能。螺桿的擠壓功能，決定于螺桿的設計參數。螺桿的各種設計參數。螺紋節距，是兩個相鄰螺紋輪廓上對應點之間的距離；螺紋旋轉1周，螺紋線在軸向上推進的距離(螺距n)，以螺紋節距計量的倍數，稱為順向螺槽數，或稱為螺紋頭數。單頭螺紋的螺桿，螺距等于螺紋節距；雙頭螺紋的螺桿，螺距等于兩倍螺紋節距；三頭螺紋的螺桿，螺距等于三倍螺紋節距。多頭螺紋的螺桿，能增大運送能力和粘性流(Qd)。在螺桿連續地混合和運送物料的過程中，螺桿產生機械摩擦作用和熱量，從而物料將產生融化。
分體液壓擠孔機操作說明？
一、機械沖孔機利用杠桿原理、絲桿施力、操作方便省力、沖孔效率高、沖一次孔僅需20-30秒。
2.機械沖孔機主受力頭選用超高強度合金鋼制造，重量輕、攜帶方便。
3.機械沖孔機結構簡單，便于維護保養。
二、YQA-43型分體式液壓開孔器的用途及適用范圍：
1.電力部門10KV配網橫擔，鐵塔擴孔、修孔、開孔；發電廠、變電站，銅鋁母排、設備線夾、扁鋼等開孔。
2.鐵路、郵電、石油、地質、建筑行業檢修加固。由于該機不需要電力能源，特別適用于野外、高空及水下作業。
三、 分體液壓鋼軌沖孔機操作簡便：
1.機械選用所需孔徑配套的沖孔、沖模。安裝在主機模頭上。
2.將工件插入機械沖孔機模頭、開口處、對準刻線，旋動沖模夾緊工作。
3.搖動手把，沖頭下壓，即可沖出孔。
四、YQA-50型分體式液壓開孔器注意事項：
1.操作前檢查機械沖孔機的沖頭、沖模是否相應配套，否則將會損壞沖孔機主機。
2.沖孔前沖模須先旋壓緊工作。
3.操作過程中如發現異常故障，應即停止沖孔，排除故障，以免損壞機件。
4.絲桿、絲母應該常注油潤滑。

分體液壓擠孔機故障分析

故障現象	原因分析	排除方法
工作時油壓不高	油缸里有空氣	旋開泵套，注入少量液壓油后重新旋緊。
	油路不暢通	清洗油路通道，更換清潔液壓油。
	液壓油粘度過高	根據環境溫度更換相應牌號的液壓油。
	進出油鋼球閥密封性能不佳，造成泄漏	拆卸清洗進、出油鋼球閥油路，檢查更換有關密封圈或單向閥
	動、靜密封性能不佳	清洗油路，檢查更換有關動、靜密封圈，并更換清潔的液壓油。
	油泵加壓速度過快，使油腔局部真空	減慢加壓速度。
	所用沖模、墊塊、定位擋鐵不正確	按本說明書附件中規定，重新選用合適的沖模、墊鐵或定位擋鐵。
擠孔力過大	擠孔模工作刃變鈍	換新的凸凹模
活塞工作達*大行程時仍擠不了孔	使用方法不對	按本說明書第五章方法，正確使用擠孔機。
活塞前進一段后不再前進	液壓油不足	加足液壓油。
活塞前進時出現爬行現象	油缸內有空氣	出油鋼球閥有異物需清洗。
