廠家QD系列齒條起道機、齒條式起道機供應

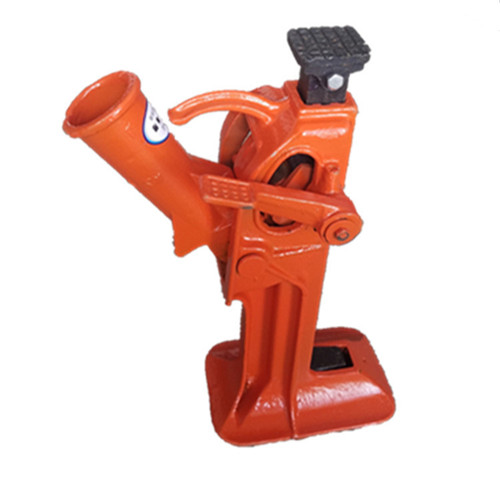

QD系列齒條起道機

產品簡介：

齒條式起道機產品簡介

本機有慢降機構和速降機構使用時可根據需要進行慢降卸載和速降卸載操作。

在任何緊急情況下，均可用操作撬棍用力一次撞擊踏桿端部實現速降卸載。速降

操作力小，性能好。本機起重升程大起重速度快，起重工作效率高。適用于修建

鐵路時升降鋼軌、橋梁或其他重物。也適用于工礦企業、運輸、港口碼頭等部門

搬運、安裝、調整設備及吊裝、搬運各種重貨物做起重工具。

齒條式起道機使用方法

起重操作--將機立放使齒條勾舌部分置于鋼軌或重物下，拉起踏桿至水平位置，

壓下慢降線板將撬棍插入搖桿孔內，用力上下擺動撬棍，則齒條上升起重。

慢降操作--拉起慢降線板，上下擺動撬棍，鋼軌或重物即隨齒條逐齒下降。如空

載慢降，必須在齒條勾舌或頂部施力大于等于80N。

速降（卸載）操作--用撬棍端部用力敲擊踏桿（敲擊點約在離轉動軸心100mm

處），齒條即迅速降落至起始位置，實現速降（卸載）。

注意事項

1、起道機上道作業前，應檢查有否故障或損壞，空載操作是否靈活。

2、建議用鋼管撬棍，其尺寸外徑m40~50,管壁厚4~5mm、長度1.5M，一端略有錐度。

3、起重作業時，機立放仰角不要大于10度。

4、當起道后，需下降1~2齒時，千萬不要用手扳動齒板操作，而用慢降機構控制，以免出現跨三齒，或動作配合不好出現急降，發生不應有的事故。

5、速降操作原則上供緊急情況使用，一般應用慢降，以減少齒面的磨損，延長使用壽命

6、起道作業遇緊急情況時，應立即速降并撤出起道機。

7、應避免丟甩起道機，以免因碰撞使慢降線板錯位變形，影響慢降操作和整機性能

齒條起道機技術參數：

型號

頂舉量

鉤舉量

起重高度

頂高

腳鉤高

QD5

5噸

2.5噸

160毫米

345毫米

43毫米

QD10

10噸

5噸

180毫米

410毫米

45毫米

QD15

15噸

7.5噸

280毫米

580毫米

60毫米
