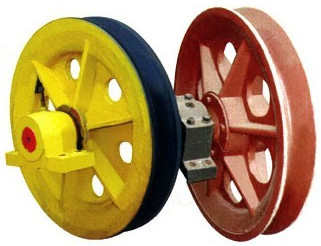

提升天輪

提升天輪

    提升天輪安裝在井架上,作支撐,供礦井提升時支拖提升機卷筒到提升容器之間,引導鋼絲繩轉向之用。繩槽帶塑襯或膠塊,增加鋼絲繩的使用壽命。提升天輪使用范圍及特點:主要用于煤礦豎井和斜井提升時支托絞車到提升容器間的鋼絲繩引導方向用。MZS系列提升天輪輪體為整體鑄鋼無襯結構,采用自動調心雙列滾子軸承充分滿足了天輪軸承座的安裝條件;有利于天輪的正常運行,減小了天輪的維護工作量。

    提升天輪可分為:①立井天輪,②鑿井天輪,③游動天輪。

    提升天輪主要用于煤礦豎井和斜井提升時支托絞車到提升容器間的鋼絲繩引導方向用。天輪安裝井架上,供礦井提升時支托提升卷筒到提升容器之間鋼繩及導向之用。懸吊天輪主要用于煤礦豎井和斜井提升時支托絞車到提升容器間的鋼絲繩引導方向用。天輪安裝井架上,供礦井提升時支施提升機卷筒到提升容器之間鋼繩及導向之用。

    提升天輪是礦井生產提升系統中的關鍵設備之一。天輪安裝在井架上,支托絞車滾筒到提升容器間的鋼絲繩,起支撐和改向作用。我廠生產的MZS系列提升天輪圖樣是采用中華人民共和國煤炭工業部標準設計。MZS系列提升天輪共有φ2.0、φ2.5、φ3.0三種規格的固定式天輪?梢詽M(mǎn)足煤炭、冶金礦山生產礦井提升的需要。同時還生產φ1.0~φ2.0之間的各種繩輪。

    提升天輪的使用方法:①使用的鋼絲繩直徑不允許大于該天輪所允許的繩徑。②當提升鋼絲繩的仰角大于450時,必須參照本圖冊的第五分冊重新核算天輪承載零件的強度。③在天輪平臺上按裝提升天輪時,除按圖冊選用螺栓固定外,還應在軸承座前后端焊以擋塊,用楔塊調整天輪的工作位置。 ④提升天輪的使用應按現行《煤礦安全規程》的有關規定執行。

    提升天輪的貯存、運輸:①天輪應以軸承座為支點,按工作狀態放置,并要墊平放穩,不可堆放; ②提升天輪應放在有防雨、防曬設施的場所;③包裝要符合陸路和水路運輸要求。

     鑿井提升天輪系列是根據我國鑿井常用的天輪規格及形式進行制作的,可以滿足鑿井期間提升吊桶及罐籠的需要,并符合現行《煤礦安全規程》的有關規定。提升天輪軸上的軸承選用了自動調心雙列滾動軸承,滿足了天輪軸承座的安裝條件,有利于天輪的正常運行;減小了天輪的維護工作量。

     提升天輪工作原理:①立井天輪鑿井天輪的輪體只作旋轉運動。②立井天輪主要用于立井提升及斜井箕提升。③鑿井天輪用于立井鑿時懸吊吊盤及穩繩。④游動天輪的輪體除作旋轉運動外,還可以軸向移動,主要適用于串車提升。

     造成提升天輪偏擺的主要原因:①天輪至提升機滾筒鋼絲繩內夾角或外夾角大于《煤礦安全規程》規定的1.3度,使鋼絲繩相對于天輪槽切入角過小從而產生強制性矯正力,鋼絲繩與天輪槽摩擦增大,導致天輪運轉時產生較大偏擺幅度。②提升天輪主梁及墊梁梁面偏斜或垂直高度不一致,導致天輪運轉偏擺。③提升天輪安裝方位偏斜,使鋼絲繩受力于天輪繩槽一側,導致天輪運轉偏擺。④為便于現場安裝,Ф3500mm提升天輪是按照天輪梁間距要求加工,天輪外徑較大,天輪梁間距較小,且安裝后現場未加裝可靠斜撐加固,導致天輪偏擺幅度過大。

鑿井天輪

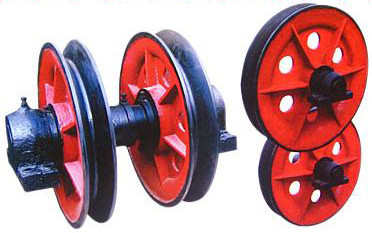

提升天輪-鑿井天輪-懸吊天輪

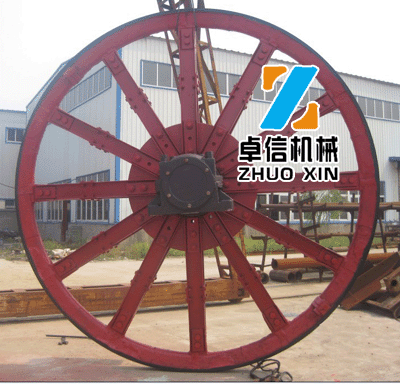

鑿井天輪

提升天輪-鑿井天輪-懸吊天輪

     提升天輪又叫繩輪是設置在井架或暗井頂部,承托提升鋼絲繩的導向輪。礦井立井井架最上方調節鋼絲繩運動方向的定滑輪,他承載著罐籠、吊桶或者立井箕斗的重量,也常常被看作礦井的標志。按《煤礦安全規程》,提升天輪的最小直徑與鋼絲繩直徑之比值應符合:井上提升裝置的滾筒和圍抱角大于90°的天輪,不得小于80;圍抱角小于90°的天輪,不得小于60;井下圍抱角大于90°的天輪,不得小于60;圍抱角小于90°的天輪不得小于40。

    鑿井天輪的施工方法:

    1、將鋼梁擺放到臨時封口盤上,利用永久井架,在井架平臺掛單十噸滑輪,利用單十噸穩車,鑿井天輪將鋼梁按編號提升到28米平臺。鋼梁起吊順序:邊側的先起吊上去,提放到位,然后逐步按編號擺放,最后上中間的兩根主梁,不要放到位,空出的位置以能通過主鑿井天輪為準。

    2、上天輪:已編號的天輪逐步的利用單十噸穩車提升到平臺移放到位置,然后按設計位置進行操平找正。鑿井天輪,十字中心線與設計偏差小于14mm,天輪鋼梁水平度不得超過5mm,鋼梁間位置偏差不得超過±3mm。鑿井天輪鋼梁擺放后校核尺寸,然后用卡子進行固定。固定時用U形卡穿入固定孔用螺帽給與固定。

    3、鑿井天輪鋼梁固定好之后,把各梁的天輪按設計位置擺放。因我們進的天輪型號與設計有誤差,擺放 好后還要重新校核一遍尺寸。鑿井天輪校核的方法以天輪下繩點為準進行調整,確認無問題后方可進行固定。

    4、鑿井天輪安裝位置與十字中心線偏差不得超過3mm。天輪平臺天輪安裝完成后,用槽鋼或是角鐵在安裝處與天輪平臺鋼梁連接起來形成整體。

    鑿井天輪的安全注意事項:參加施工人員都要學習施工措施,不參加學習者不得參與施工;工作時嚴禁打鬧,工作前嚴禁飲酒;在鑿井天輪平臺作業人員要佩帶保險帶并要有牢固的生根點,不得穿硬底鞋;天輪平臺作業,不得向下拋物品。相互間傳遞物品要手接手,嚴禁拋接;鑿井天輪平臺作業小型工具要拴繩,防止工作時墜落;起吊繩套的繩徑不得低于18.5mm,卸扣不小于20,確保有足夠的安全系數。

    鑿井天輪起吊物件前,要有專人檢查起吊繩套,不得有斷絲和變形現象,如有問題嚴禁使用,綁扎起吊物件要牢固,卸扣變形不能使用;天輪平臺安裝期間須設警戒,井架周?chē)毨F線并掛警示牌,嚴禁閑雜人員進入井口;鑿井天輪起吊物件時須用溜繩穩住起吊物以防起吊物來回?cái)[動碰傷施工人員,起吊物件時井口施工人員嚴避開提升位置以防墜物;燒割用的氧氣、乙炔瓶須放在井架外,兩瓶間距不得小于五米且乙炔瓶須豎放,乙炔表處須安設防回火裝置,每次使用前要派專人檢查氧氣帶是否漏氣,否則予以更換;天輪平臺施工要有專人指揮,各工種要協調統一。

鑿井天輪

鑿井天輪

提升天輪-鑿井天輪-懸吊天輪技術參數

序號
天輪直徑
容許鋼絲繩最大直徑
鋼絲繩全部鋼絲被破力總和(N)

軸承座中心距

軸承座主要尺寸
滾動軸承型號
天輪外形尺寸
螺栓
底座寬
總長
縱向中心距
橫向中心距
中心高度
底座厚度
天輪外徑
天輪寬度
1
¢1.2
20
2840000
460
M20
130
400
60
340
140
50
3616
1310
647
2
¢1.6
26
4855000
500
M24
140
460
65
400
160
60
3618
1724
697
3
¢2.0
31
6725000
600
M30
165

530

80
460
180
70
3620
2169
834
4
¢2.5
40
11350000
720
M40
185
680
92
600
240
90
3628
2700
982
5
¢3.0
46
15100000
850
M42
210
780
108
680
275
100
3632
3224
1141



    游動天輪異響原因分析:

    (1)提升鋼絲繩受力不均勻,造成游動天輪轉動不同步,造成軸向游動或徑向跳動。分析得出3點使提升鋼絲繩受力不均勻造成天輪軸向游動或徑向跳動的原因:①游動天輪單個調繩油缸欠壓。調繩油缸漏液,造成調繩油缸沒有油壓或者欠壓,使某根鋼絲繩不受力或者少受力,不能起到調整4根鋼絲繩平衡力的作用,造成游動天輪之間、固定天輪與游動天輪之間受力不均勻,造成天輪之間軸向游動和徑向跳動而發響;②游動天輪單根鋼絲繩伸長量超過調繩油缸調整量,超過了調繩油缸的調整極限,起不到調節作用,使單根鋼絲繩不受力或者受力較小,使各游動天輪之間受力不均,造成軸向游動或徑向跳動;③游動天輪各主導輪和天輪襯墊磨損量不等,造成鋼絲繩纏繞直徑差變大,使各游動天輪轉動速度不同步,造成各天倫之問受力不均,產生軸向游動或徑向跳動。

    (2)游動天輪天輪軸瓦壞損,軸瓦疲勞,伴隨金屬碎片脫落,但又不能及時排除軸瓦外,使軸瓦、天輪軸跟碎片互相摩擦,造成天輪軸運行不暢,產生跳動和撞擊,從而發生異響。天輪限位擋板磨損嚴重,使游動天輪軸向位移,造成各游動天輪之間產生間隙,而又因天輪承受的力比較大,4根鋼絲繩受的力又不可能完全一致,就導致天輪軸向來回串動,各游動天輪、固定天輪之間相互撞擊,從而使其產生異響。

    (3)游動天輪提升中心線偏移或罐道發生偏移。當提升中心線和罐道位置發生偏移時,罐道就會對罐籠形成向上或向下的阻力,從而使罐籠作用在提升繩上的力不均勻,游動天輪提升繩受力不均,就造成提升繩作用在天輪上力不均勻,造成墩繩現象,從而使天輪產生異響。

    游動天輪常見的提升中心線和罐道偏移有以下幾種:①游動天輪中心線偏移:一是天輪繩槽磨損嚴重;二是天輪整體位移;三是天輪軸瓦壞損嚴重,造成天輪軸徑向偏移;②游動天輪罐道偏移:一是罐道整體傾斜或偏移;二是罐道局部?jī)A斜或偏移;三是罐道變形。罐道變形分為受外力影響變形(如受罐籠或其他物體撞擊)和自身應力變形(如軌道材料本身熱脹冷縮)。

    游動天輪處理辦法及工藝(1)調繩油缸漏液。修復調繩油缸或更換新調繩油缸,使調繩油缸能起到調整各鋼絲繩長短的作用,使各鋼絲繩受力均衡。(2)游動天輪調繩油缸伸長量超過調繩油缸調整量,調整提升鋼絲繩,串繩,使其保證在能調整的范圍內。(3)游動天輪對主導輪和天輪襯墊繩槽進行調整,車?yán)K槽,使四根鋼絲繩繩槽深度保持一致。(4)游動天輪更換天輪軸瓦,消除天輪軸和軸瓦之間的雜質影響,保持天輪軸與天輪軸瓦之間舒暢運行。(5)游動天輪更換或增加天輪限位擋板,消除各天輪之間的間隙,使其不能來回軸向串動。(6)調整提升中心線,糾正罐道位置。

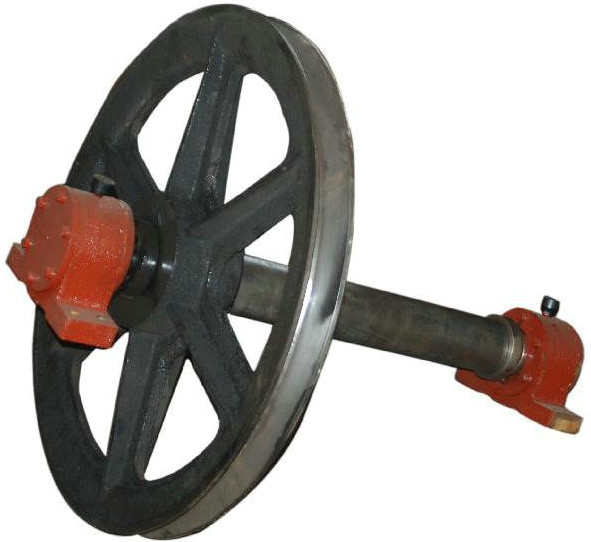

游動天輪

游動天輪

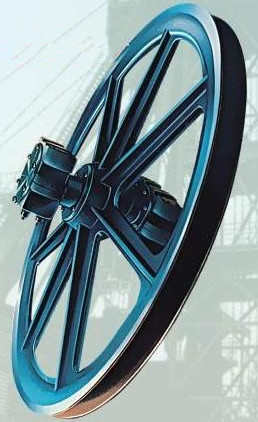

鑿井懸吊天輪

鑿井懸吊天輪

     鑿井懸吊天輪概述:鑿井懸吊天輪是煤礦鑿井立井施工中為鑿井絞車鋼絲繩提供支撐和導向的專用設備。按鑿井絞車的性能,懸吊天輪分為雙槽懸吊天輪和單槽懸吊天輪二種。鑿井懸吊天輪依據原煤炭工業部一九八六年組織編寫的《鑿井工程圖冊》第二分冊《立井鑿井專用設備》的要求進行制作、檢驗。

    鑿井懸吊天輪主要用途:?jiǎn)尾蹜业跆燧喼饕糜趹业醯醣P(pán)和穩繩的場合,而雙槽懸吊天輪則多用于施工所用管路、風筒及穩繩的懸吊場合。單槽懸吊天輪有七種規格,雙槽懸吊天輪有10種規格,其中4種供懸吊管路用,4種供懸吊風筒用。單槽懸吊天輪雙槽懸吊天輪各有2種專供穩繩選用。

    鑿井懸吊天輪的結構:①雙槽懸吊天輪單槽懸吊天輪的結構主要有繩輪、固定軸、及軸承座組成。繩輪內孔鑲嵌有合金銅套,工作時繞軸作旋轉運動,輪轂上裝有油杯,供軸與銅套之間潤滑用。雙槽天輪有兩個繩輪,其間裝有調整圈,可以對兩輪之間的距離進行調整。②鑿井懸吊天輪采用固定軸﹑整體軸承座支承,軸承座與繩輪采用HT200普通鑄鐵,固定軸采用45號優質碳素鋼并經調質處理車削而成。③雙槽懸吊天輪采用繩輪與軸承座可調型式,使用時根據實際情況進行選用,還可根據情況,另行組合設計,可不受規定品種和可調型式的限制,但訂貨時應加以說明。

    鑿井懸吊天輪的安裝﹑調整﹑使用:①鑿井懸吊天輪結構簡單,現場裝配時對安裝基礎進行抄平找正后即可整體吊裝,擰緊地腳螺栓,固定軸與合金銅套間加上潤滑油,軽軽盤動繩輪,能靈活轉動即可。調整中如發現固定軸轉動,可調整軸承座上的鎖緊螺釘。②鑿井懸吊天輪在現場布置時如受天輪平臺結構和幾何尺寸的約束,建議采用雙輪懸吊方式﹑即前有懸吊天輪﹑后有導向天輪的結構形式,如圖3所示。在這種情況下,后懸吊天輪的選型可比前懸吊天輪小一號。③鑿井懸吊天輪在現場布置時,天輪平臺基礎上安裝軸承座處必須焊有擋鐵,再用楔鐵調整軸承座的松緊,以防止因水平分力產生的剪力對軸承座螺栓造成損壞。

濟寧市卓信機械設備有限公司所生產銷售的鑿井懸吊天輪、提升天輪、鑿井天輪懸吊天輪、游動天輪等礦用天輪均通過了國家和行業的相關質量體系認證,我們一直秉承“顧客至上,銳意進取”的經營理念,堅持為廣大客戶提供優質的服務。歡迎廣大新老客戶惠顧!我們以用戶為上帝,竭誠為煤礦生產者、建設者服務是我們的職責和愿望。提供一流的質量,一流的信譽,一流的售后服務,滿足客戶的需求是我們的義務。

濟寧市卓信機械設備有限公司秉承山東人的豪爽與實誠,誠邀各位專家、領導來我公司考察、指導、賜教并期盼與您真誠合作,“追求卓越”永遠是我們的主題,我們將勵精圖治,再創高效,力爭以先進的技術,優良的產品質量,為煤礦企業提供多方位的服務。

濟寧市卓信機械設備有限公司是山東省最大的鑿井懸吊天輪、提升天輪、鑿井天輪、懸吊天輪、游動天輪以及其它礦用配件和鐵路配件的專業生產廠家,公司實力雄厚,質量可靠,服務周到,價格合理,數十年來一直受到國內外客戶的一致好評!我們真誠并期待與您合作……
