液壓起道機

液壓起道機機用途適用于鐵路道軌的輔設、橋梁安裝、及車輛、設備、重物起重之用,具有結構簡單、使用方便、安全可靠、多機并用等優點,是一種應用較廣的起重工具。
液壓起道機機工作原理本機是手動式起重工具種類之一,結構緊湊,合理利用搖桿擺動使齒爪上下移動,與定齒爪聯動配合,推動齒條上升或下降,起重物隨之升降。

液壓起道機的結構:液壓起道器是由手動雙柱塞泵,油箱,溢流閥,起道杠桿,底板等主要零部件組成。液壓起道機的特點: 該機油箱內設有溢流閥,系統工作壓力選用72mpa有利于采用較小的缸徑,達到體積小重量輕的要求。當油壓超過72mpa時,溢流閥自動卸荷,起到超載保 護作用。
液壓起道機的用途
液壓起道機是鐵路線路大、中修及道床維護的起道、撥道專用設備,適用于43kg/m~75kg/m鋼軌線路起道、撥道作業,既 能抬高又能調整軌道水平作業。具有工作效率高,操作簡單、輕便,減輕體力勞動,安全可靠、適用范圍廣等特點。
液壓起道機主要由液壓傳動部分和杠桿部分組成。
液壓起道機主要結構特點
液壓起道機采用手動作業,不需其它動力消耗,主要通過手動杠桿將液力驅動該機上側鉤作升降運動,從而起到起道作用,結構合理,攜帶方便,屬實用型機械。
杠桿結構由杠桿、連桿及銷等組成,結構簡單,便于操作和維修。
升降液壓傳動部分主要由柱式泵、油缸、活塞等組成,其有油壓高、滲漏少、無噪聲、使用壽命長,調節范圍自由度高等優點。
液壓起道機使用說明
1、放松液壓部分通氣閥,打開回油閥,在頂柱或側鉤處適度施壓,使其降到最低位置,然后關閉升降回油閥備用。
2、將起道機側鉤橫向插入需要起道的位置,并將頂柱垂直于地面,將操縱桿插入撳手孔內,緩慢撳動操縱桿,使柱塞泵芯作往復運動,側鉤將帶動路軌向上運動達到起道目的,在被起路軌下墊上適當?shù)哪緣K,緩慢打開回油閥,讓路軌下到木塊上,適度給機器頂柱或側鉤向下旋壓,讓機器復位,關閉回油閥,旋緊通氣閥,卸去起道機。
液壓起道機機器保養
1、為了確保機器在每次使用時靈活可靠,必須對機器進行有效的保養和周期檢查。
2、必須保證機器滑動部分和裸露活動元件不銹蝕,用完必須上好機油,如使用間隔期較長,則必須上防銹油,不要將機器摔、磕、碰傷,以保證機器活動精度。
3、要求每季一次對機器的活動部件及油量進行周期檢查。
4、在更換或補充液壓油時,應選用粘度為18-38厘斯(油溫50℃時)規格的,其濾油精度不大于20微米的液壓油。在補充液壓油時不得混入砂粒等其它雜物。并注意每次注油時必須對泵體進行排氣。
5、當需要檢修時,應用汽油或柴油清潔油路及主要零部件,并注意不得損壞零部件。
液壓起道機噸位有10噸、20噸、25噸、30噸、50噸等各種噸位的液壓起道機,歡迎選購,銷售熱線15163766288 微信同號

液壓起道機結構合理,攜帶方便。液壓起道機體采用優質碳素結構鋼,工作可靠,效率高,適合不同型號鋼軌的起道作業。
液壓起道機參數
編號 頭部
(T)
爪部
(T)
爪部高度
(mm)
行程
(mm)
最低高度
(mm)
爪長ⅹ高
(mm)
重量
(kg)
5噸 5 2.5 16 117 228 69ⅹ45 12
10噸 10 5 23 147 282 98ⅹ53 25
20噸 20 10 28 152 310 123ⅹ60 40
30噸 30 15 40 155 330 149ⅹ60 53
50噸 50 25 45 155 370 195ⅹ75 94

液壓起道機用途
液壓起道機適用于鐵路道軌的輔設、橋梁安裝、及車輛、設備、重物起重之用,具有結構簡單、使用方便、安全可靠、多機并用等優點,是一種應用較廣的起重工具。
液壓起道機工作原理
液壓起道機是手動式起重工具種類之一,結構緊湊,液壓起道機合理利用搖桿擺動使齒爪上下移動,與定齒爪聯動配合,推動齒條上升或下降,起重物隨之升降。
液壓起道機生產廠家
液壓起道機的機體保持垂直平穩放妥,工作人員要站在搖桿兩側,液壓起道機提升時,按下慢降線板到制動位置,將急降頂板至月形孔下端,將杠桿插入杠孔內,往得上下拉動,到需要位距為止。
液壓起道機是礦業上為道路服務的一種必備理想工具,適用于路軌的換位作業。
液壓起道機組成部分及特點
整機主要由液壓傳動部分和杠桿部分組成。主要結構特點:該機采用手動作業,不需其它動力消耗,主要通過手動杠桿將液力驅動該機上側鉤作升降運動,從而起到起道作用,結構合理,攜帶方便,屬實用型機械。杠桿結構由杠桿、連桿及銷等組成,結構簡單,便于操作和維修。升降液壓傳動部分主要由柱式泵、油缸、活塞等組成,其有油壓高、滲漏少、無噪聲、使用壽命長,調節范圍自由度高等優點。
液壓起道機使用說明
1、放松液壓部分通氣閥,打開回油閥,在頂柱或側鉤處適度施壓,使其降到最低位置,然后關閉升降回油閥備用。
2、將起道機側鉤橫向插入需要起道的位置,并將頂柱垂直于地面,將操縱桿插入撳手孔內,緩慢撳動操縱桿,使柱塞泵芯作往復運動,側鉤將帶動路軌向上運動達到起道目的,在被起路軌下墊上適當?shù)哪緣K,緩慢打開回油閥,讓路軌下到木塊上,適度給機器頂柱或側鉤向下旋壓,讓機器復位,關閉回油閥,旋緊通氣閥,卸去起道機。
液壓起道機機器保養
1、為了確保機器在每次使用時靈活可靠,必須對機器進行有效的保養和周期檢查。
2、必須保證機器滑動部分和裸露活動元件不銹蝕,用完必須上好機油,如使用間隔期較長,則必須上防銹油,不要將機器摔、磕、碰傷,以保證機器活動精度。
3、要求每季一次對機器的活動部件及油量進行周期檢查。
4、在更換或補充液壓油時,應選用粘度為18-38厘斯(油溫50℃時)規格的,其濾油精度不大于20微米的液壓油。在補充液壓油時不得混入砂粒等其它雜物。并注意每次注油時必須對泵體進行排氣。
5、當需要檢修時,應用汽油或柴油清潔油路及主要零部件,并注意不得損壞零部件。

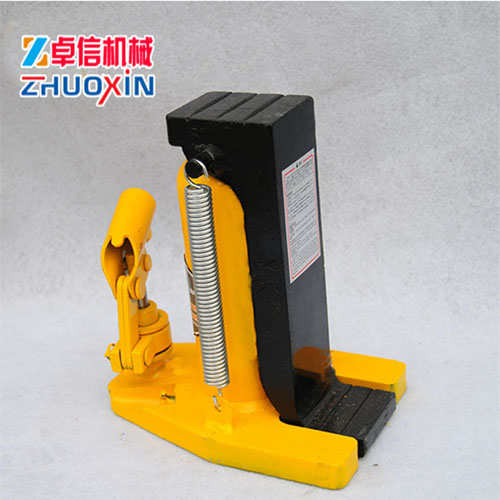

液壓起道機

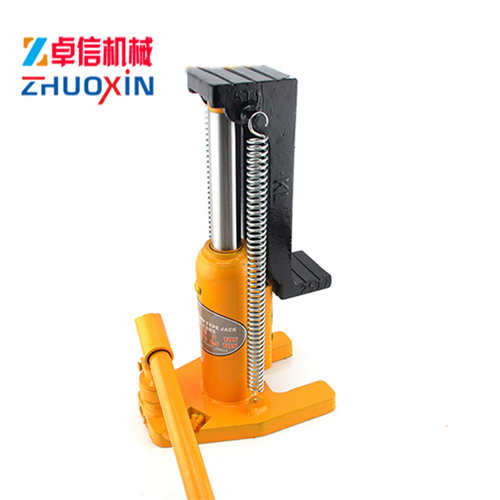

液壓起道機

液壓起道機外形與普通20噸千斤頂一樣,不同的是;1、前者是機械提升后者是液壓提升。2、液壓起道機是旁起(底座的外凸部分)后者是中間頂起。3、液壓起道機是在內部有一根直立的齒條,由齒輪、齒輪軸、棘輪、杠桿褲組成,后者是中間有個油缸、手動柱塞泵組成。液壓起道機工作原理是:用杠桿插入杠桿褲用力向下壓,由齒輪軸帶動齒條向上移動,由棘輪控制運動的方向。底座的外凸部分中間有一個可移動的凸臺隨齒條一起移動用以提升。使用時將起道機底座的外凸部分插入鐵軌底部壓動杠桿就行。

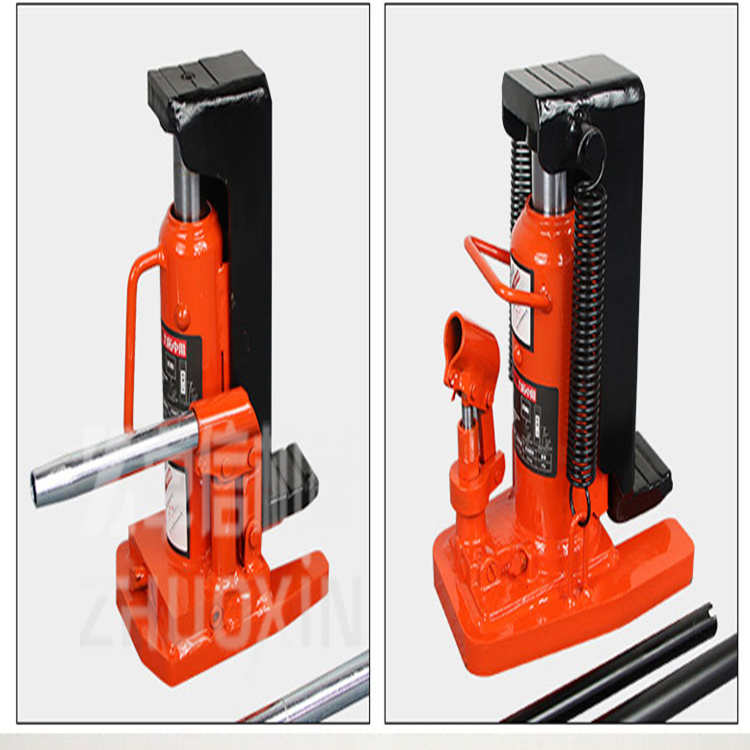

液壓起道機

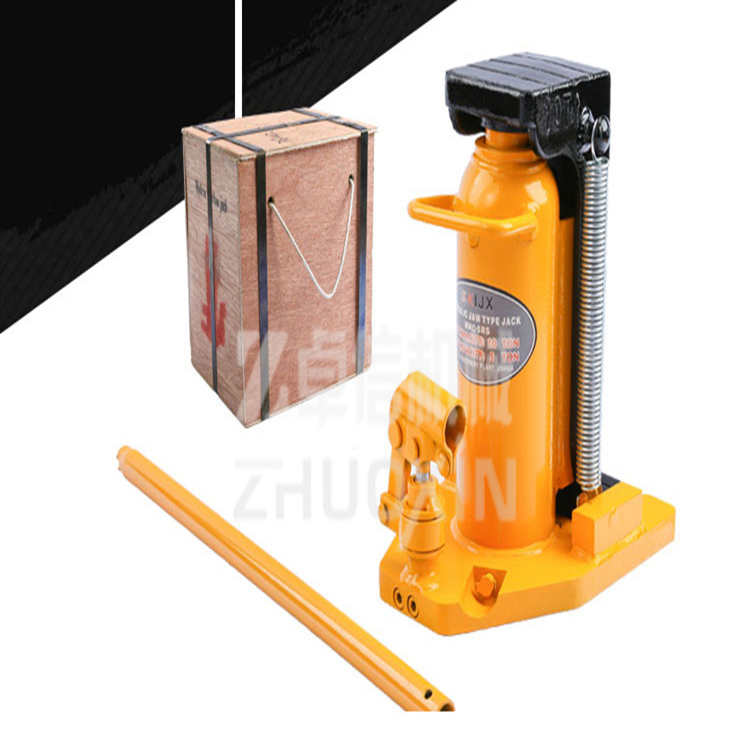

液壓起道機



液壓起道機注意事項
1. 液壓起道機使用前應檢查油箱內液壓油是否足量;有無漏油;空載上下?lián)u動手柄觀察油缸有無跳動和爬行現象;觀察油缸內是否有氣體;回油閥工作是否正常;各緊固件有無松動。無任何異狀時方可作業。
2. 搖動手柄起道時,在開始無負荷或低負荷的情況下,扳動手柄幅度可大些,以提高工作效率。當起道重量較大時,扳動手柄的幅度不宜過大,避免損壞泵芯及泵殼。
3. 本液壓起道機起道作業時安裝在內外側均不侵入界限,但作業中遇到列車通過,起道機和操作工人要同時撤離線路。在緊急情況下來不及撤離起道機時,也必須擰松回油閥。確保行車安全。
4. 起道完畢后,逆時針擰松回油卸荷閥,在鋼軌自重作用下,液壓油通過回油閥被壓回油箱。取出起道器,用腳踩踏油缸,達到全部復位。

QD-10液壓起道機組成特點
液壓起道機主要由液壓傳動部分和杠桿部分組成。
QD-10液壓起道機主要結構特點
液壓起道機采用手動作業,不需其它動力消耗,主要通過手動杠桿將液力驅動該機上側鉤作升降運動,從而起到起道作用,結構合理,攜帶方便,屬實用型機械。
杠桿結構由杠桿、連桿及銷等組成,結構簡單,便于操作和維修。
升降液壓傳動部分主要由柱式泵、油缸、活塞等組成,其有油壓高、滲漏少、無噪聲、使用壽命長,調節范圍自由度高等優點。
QD-10液壓起道機使用說明
1、放松液壓部分通氣閥,打開回油閥,在頂柱或側鉤處適度施壓,使其降到最低位置,然后關閉升降回油閥備用。
2、將起道機側鉤橫向插入需要起道的位置,并將頂柱垂直于地面,將操縱桿插入撳手孔內,緩慢撳動操縱桿,使柱塞泵芯作往復運動,側鉤將帶動路軌向上運動達到起道目的,在被起路軌下墊上適當?shù)哪緣K,緩慢打開回油閥,讓路軌下到木塊上,適度給機器頂柱或側鉤向下旋壓,讓機器復位,關閉回油閥,旋緊通氣閥,卸去起道機。
QD-10液壓起道機機器保養
1、為了確保機器在每次使用時靈活可靠,必須對機器進行有效的保養和周期檢查。
2、必須保證機器滑動部分和裸露活動元件不銹蝕,用完必須上好機油,如使用間隔期較長,則必須上防銹油,不要將機器摔、磕、碰傷,以保證機器活動精度。
3、要求每季一次對機器的活動部件及油量進行周期檢查。
4、在更換或補充液壓油時,應選用粘度為18-38厘斯(油溫50℃時)規格的,其濾油精度不大于20微米的液壓油。在補充液壓油時不得混入砂粒等其它雜物。并注意每次注油時必須對泵體進行排氣。
5、當需要檢修時,應用汽油或柴油清潔油路及主要零部件,并注意不得損壞零部件。

QD-10液壓起道機操作人員需要培訓
起道機大家都很熟悉了,作為道路維護設備像齒條起道機、手搖起道機都是小巧便攜型的,但是液壓雙速起道機就稍微比較大了,那么他的使用也要相對來說需要更加注意一些,那么QD-10液壓起道機使用前需要做哪些準備呢?下面中煤小編就為大家介紹一下:
(1)操作人員經段培訓考試合格熟悉液壓雙速起道機性能后,方能操作起道機上道作業。
(2)保證液壓雙速起道機油箱的機械油面超過刻度線5mm,若發現油量不足,需補加機械油方可使用 (注:夏季加注46#機械油,冬季加注32#機械油) 。
(3)按液壓雙速起道機使用說明書,加足汽油和汽油機用機油。
(4)啟動液壓雙速起道機,使其在額定轉速下運轉5min,然后操作換向閥各滑閥,使各油缸動作2—3次。確定液壓雙速起道機各部工作正常,才能上道作業。嚴禁液壓雙速起道機帶故障上道作業。
(5)QD-10液壓起道機上道前,用500v兆歐表分別檢查機架與鋼軌間,軌鉤與機架間的絕緣電阻,其值不得小于1MΩ。
(6)調整下道架高度,將下道架支撐角鐵置于兩軌枕頭之上,調整下道架后支撐柱的伸出長度,使下道架主梁底部與鋼軌頂面在同一平面上。
(7)按起道機規定設置防護。
(8)旋轉液壓雙速起道機下道架應事先設置在不影響行車、且有利于下道的地段,檢查下道架是否正常,并將其鎖定牢固待用。確保液壓雙速起道機能快速、安全下道,不侵入“限界”。
QD-10液壓起道機其由鋼制外殼和螺桿及固定哎外殼上的螺母組成。轉動手柄即將重物頂起或降下。為了省力和頂升平穩,手柄常帶有棘輪,棘輪手柄由棘輪、棘輪卡、手柄套筒組成。
還有一種齒條起道機。扳動操作手柄,經過傘形齒輪傳動,將起道機升起,這種起道機上還裝有一個換向扳鈕,可控制起道機的升和降。螺旋前幾單均有自鎖作用,所以重物不會因停止操作而突然下降,也無漏油等故障問題,維護保養也較方便,能在垂直、橫臥或倒放等幾種位置狀況下使用。使用的有5、10、15、30、50t等規格。手柄操作力有十多公斤到幾十公斤不等,由1-3人操作。
QD-10液壓起道機機械除銹法
QD-10液壓起道機機械除銹法是使用機械和某些簡單的工具,使銹斑在力的作用下消除的方法。當銹層比較淺時,可使用砂布打磨齒條起道機,應根據部件被打磨部位要求的表面粗糙度,選擇粗細合適的砂布,以免破壞應有的精度。用砂布打磨齒條起道機時,應盡可能讓打磨的方向與原加工車削方向一致。對尺寸精度要求較高的部位(例如軸伸和軸承檔的直徑),要注意打磨量的控制,防止因打磨量過大使其超過尺寸或形位公差允許的范圍而造成廢品。
對銹層較厚和形狀復雜不宜用砂紙等簡單工具清理,同時對尺寸大小要求不嚴格的齒條起道機,可根據情況采用刮刀、銼、砂輪等工具進行清理。 對齒條起道機銹蝕比較嚴重的鑄件,可使用鑄造廠專用的拋丸機進行處理。


山東卓信公司專業生產10T液壓起道機,20T液壓起道機,30T液壓起道機,50T液壓起道機,10T齒條式起道機,15T齒條式起道機等各種機械式起道機和液壓起道機,本公司生產的起道機,質量優,價格低,保證產品質量,我們有嚴格的質量控制,保證每一個不合格不允許流入市場,歡迎采購,期待您的合作……

液壓起道機的安裝技巧
液壓起道機適用于鐵路道軌的輔設、橋梁安裝、及車輛、設備、重物起重之用,具有結構簡單、使用方便、安全可靠、多機并用等優點,是一種應用較廣的起重工具。液壓起道機部件的安裝,那安裝要求是什么?就跟大家淺談一下液壓起道機的安裝,安裝液壓起道機應扎實可靠,配管鏈接不得有松弛現象,缸的安裝面與活塞的滑動面,應保持足夠平行度和垂直度。
安裝液壓起道機應注意以下要求:
A、液壓起道機的中心軸線應與負載作用力的中線同心,避免頂升作業引起側向力,側向力容易使密封件磨損以及活塞損壞。對移動物體的液壓起道機,安裝時使油缸與移動物體在運動方向保持平行,否則會引起起道機與作業移動物體的配合不可靠。
B、安裝液壓起道機缸體的密封壓蓋螺釘,其擰緊程度以保證活塞在全行程上移動靈活,無阻滯和輕重不均勻的現象為宜。螺釘擰得過緊,會增加阻力,加速磨損;過松會引起漏油。
C、有排氣閥的液壓起道機,須將排氣閥安裝在高點,以便排除空氣;在行程大和工作油溫高的場合,液壓起道機的一端須保持浮動以防止熱膨脹的影響。
以上即為小編為大家分享的液壓起道機的安裝要求。液壓起道機的安裝不是難題,在安裝液壓起道機時如有疑問可以來電我們咨詢。

影響液壓起道機工作的因素
影響液壓起道機的使用的因素有哪些,同時哪些因素有對起道機的使用起著至關重要的影響呢?下面就隨中煤小編一起來了解一下吧!
液壓起道機作為常見的工礦使用工具,其結構部件可以說是一些比較精密的零件,人們對使用液壓起道機傳動雖然覺得省力方便,但同時又感到它易于損壞,究其原因,主要是不太清楚其工作原理和構造特性,從而也不大了解或不知道液壓起道機的保養和正確的使用方式。
主要看來液壓起道機機個因數導致千斤頂容易受傷:1.污染;2.過熱 ;3.內腔混入空氣。這3個不利因數有著密切的內在聯系,出現其中任何一個間題,就會連帶產生另外一個或多個間題。液壓起道機工作油液因進入污物而變質;過熱;進入空氣。
液壓起道機的一些主要精密件的清洗和裝配均應在清潔的室內車間內進行,室內應有干凈的地板和密閉的門窗,溫對工作油的儲存和轉運工作應十分注意.盛油桶應加專門的標志并掩蓋好.在冬季,要注意桶內勿因空氣冷凝成水分而混入油中,勿將桶皮生銹的銹片落入桶內。冬季可以對液壓起道機和電機采取的多項預防措施,如掩蓋防凍、加熱保溫、換用低度工作油等,均適用于液壓起道機。
這下大家知道哪些因數對液壓起道機的使用影響大了吧,所以說日常對液壓起道機的保養及正確的使用方法很重要。

液壓起道機的優缺點總結
起道機是一種在礦山道路工作的應用較廣泛的起重工具,適用于鐵路道軌的輔設、橋梁安裝、及車輛、設備、重物起重之用,具有結構簡單、使用方便、an全可靠、多機并用等優點。起道機是手動式起重工具種類之一,結構緊湊,合理利用搖桿擺動使齒爪上下移動,與定齒爪聯動配合,推動齒條上升或下降,起重物隨之升降。
液壓起道機傳動時候依靠液體介質的靜壓力來傳遞能量的液體傳動。它依靠密閉容積的變化傳遞運動,依靠液體內部的壓力(由外界負載所引起)傳遞運動。液壓裝置本質上是一種能量轉換裝置,它先將機械能轉換還成為便于傳輸?shù)囊簤耗埽S后又將液壓能轉換為機械能做功.

液壓起道機的優點
1. 液壓起道機在輸出同等功率的條件下體積和重量可減小很多,布局安裝有很大的靈活性,能構成用其它方法難以組成的復雜系統。
2. 液壓起道機傳遞運動均勻平穩,易于實現快速啟動、制動和頻繁的換向,可以在運行中實現大范圍的無級變速。
3. 操作液壓起道機控制方便、省力,易于實現自動控制、過載保護。
4、液壓元件易于實現系列化、標準化、通用化。
液壓起道機缺點:
1. 液壓起道機不能嚴格保證定比傳動。
2. 液壓起道機對溫度比較敏感,在高溫和低溫條件下采用液壓傳動有相當?shù)睦щy。
3. 液壓元件制造精度高,不易診斷。須掌握液壓起道機的主要性能參數和書上的計算例題。
