LDZ-100煤礦用錨桿拉力計
煤礦用錨桿拉力計按拉力可以分為10T\20T\30T錨桿拉力計等規格。
LDZ-100型煤礦用錨桿拉力計是用于檢測、評判錨噴支護工程中錨桿的強度、錨固力、錨固質量的專用機具。拉力可以達到12噸。
LDZ-100型錨桿拉力計結構合理、性能可靠，可與手動泵、電動泵、氣動泵配套使用。
錨桿拉力機
LDZ-100型煤礦用錨桿拉力計產品簡介
錨桿拉力計是測定錨桿錨固力的一種檢測工具，它對錨噴支護理論各種錨桿的研究以及工程質量的檢驗具有重大作用。主要規格有5噸、10噸、20噸、30噸可選。
LDZ-100型煤礦用錨桿拉力計產品用途
LDZ-100型煤礦用錨桿拉力計廣泛應用于煤炭、國防、隧道及交通運輸?shù)榷喾N坑道作業。手壓泵還可以單獨作為輸送小流量高壓油的動力源，拉力缸還可以作為千斤頂使用
LDZ-100型煤礦用錨桿拉力計產品特點
錨桿拉力計具有體積小、重量輕、攜帶方便、操作簡單、安全等特點，廣泛應用于煤炭、國防、邊坡、隧道及交通運輸?shù)榷喾N坑道作業。
LDZ-100型煤礦用錨桿拉力計注意事項
拉力計嚴禁超負荷使用，數顯峰值表禁止超出最大量程。
應保持系統清潔，連接拉油管前應將接頭處灰塵擦凈，油缸測試完畢應復位。
油缸工作時底部應擺平放穩，與所測錨桿成直線，不得超行程工作。
高壓膠管每年應作一次耐壓試驗，以防老化發生意外

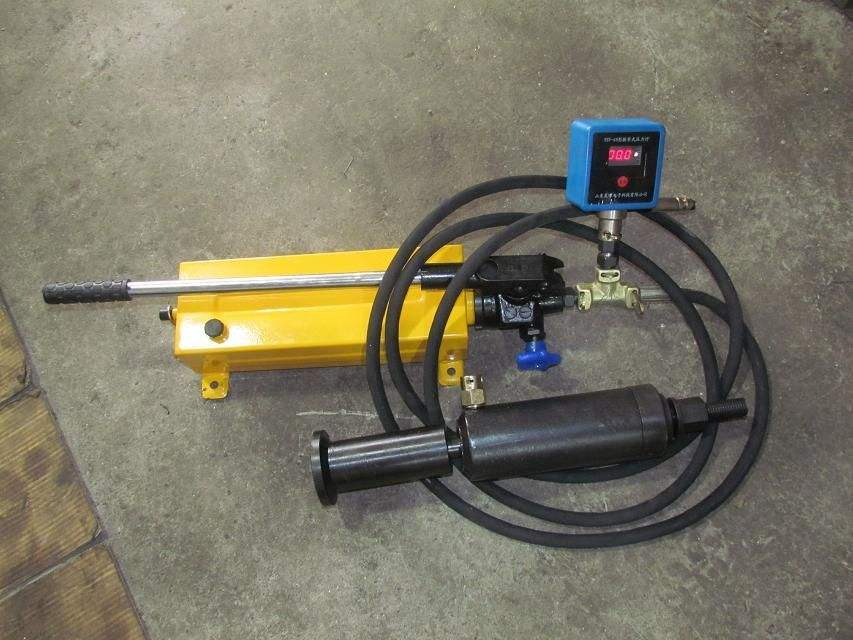

LDZ-100型煤礦用錨桿拉力計標準配置

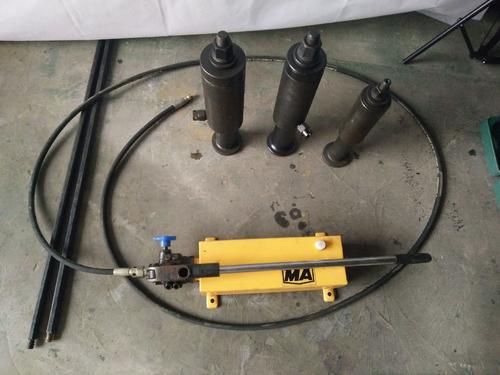

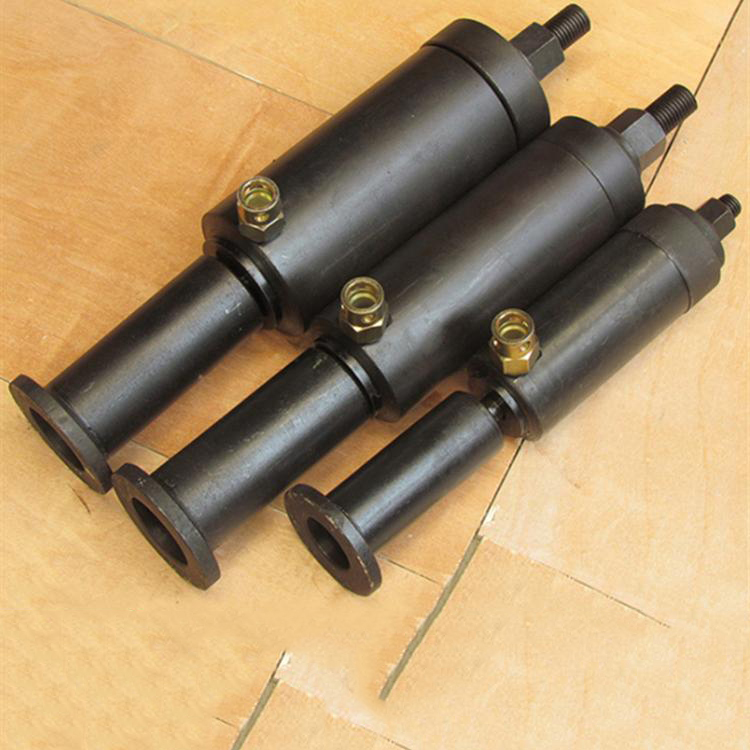

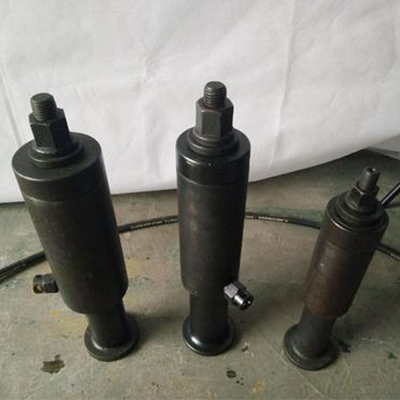

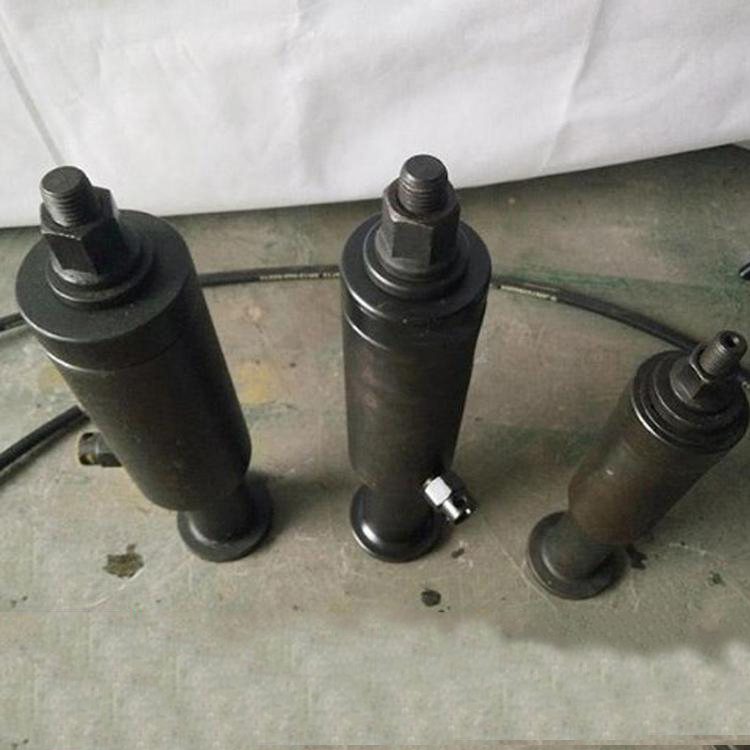

1、（100～500）kN中空自復位液壓缸 選一
2、手動泵一只
3、ZY系列智能數顯壓力表一只
4、高壓油管一根
5、 精密傳感器一只
6、連接電纜一根
7、使用說明書一本
8、合格證一張
9、便攜箱一只
LDZ-100型煤礦用錨桿拉力計結構組成

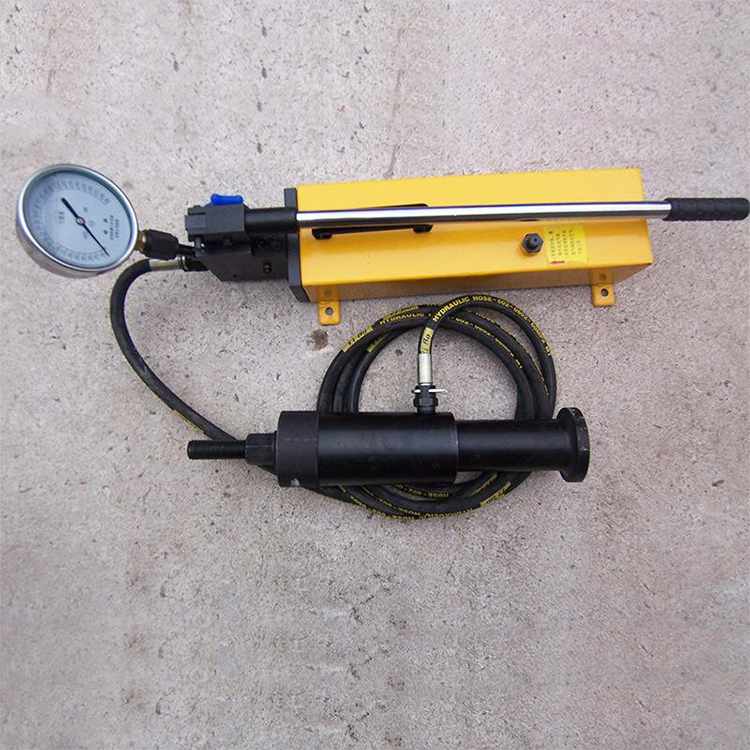

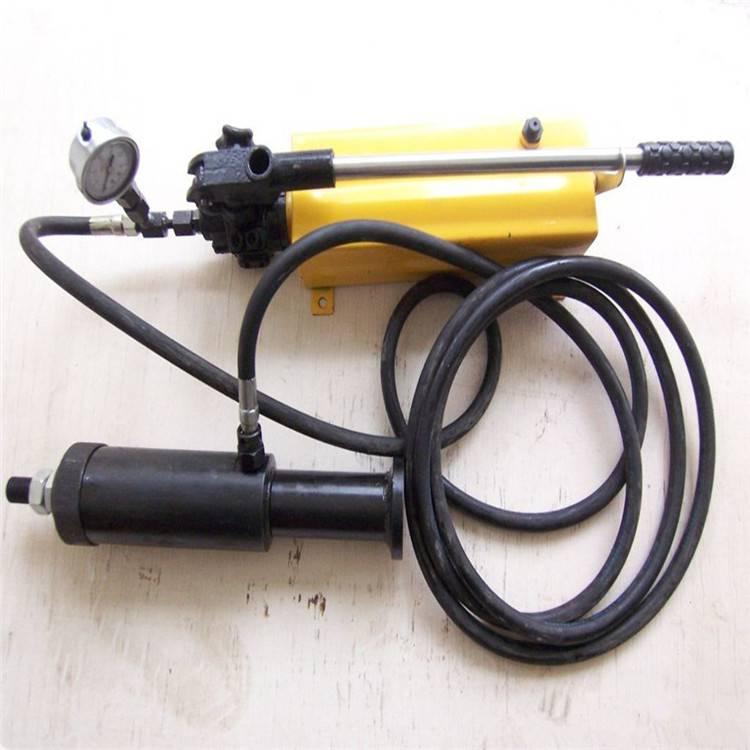

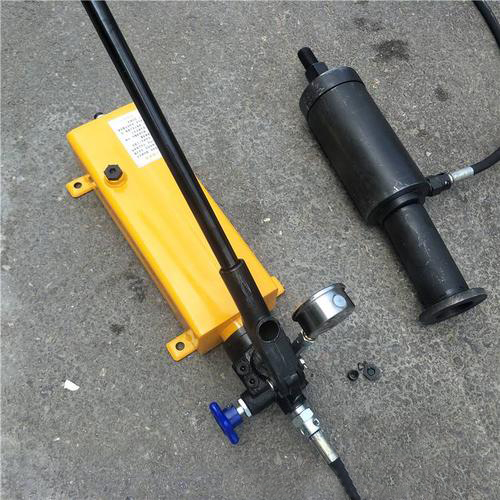

主要由：分手動加壓泵，空心千斤頂兩大部分，并用高壓橡膠連接而組成
LDZ-100型煤礦用錨桿拉力計應用領域
主要應用于：鐵路，公路隧道，水利工程，采煤礦井及國防工程等，
LDZ-100型錨桿拉力主要參數：
參數/型號 LDZ-100 LDZ-200 LDZ-300
額定張拉力 100KN 200KN 300KN
適用錨桿直徑 ￠16～￠24 ￠16～￠24 ￠16～￠24
張拉行程 60mm 60mm 60mm
承壓面積 28cm2 35.08cm2 41.8cm2
讀數方式 指針式 指針式 指針式錨桿拉力計的操作規程
1、使用前首先要把手壓泵加滿油，關閉回油閥，即可加壓。
2、在使千斤頂復位前，可將手壓泵回油閥松開，活塞自動恢復。
3、必須始終長期保持液壓油的清潔，高壓油管拆裝時更需要注意。
4、如長期使用，一旦出現漏油，說明漏油部位密封膠圈老化，可換上新的附帶膠圈。
5、被測錨桿所受的拉力可在壓力表上讀出所示數（兆帕），并在換算表中查出相應的總拉力（千牛）。
6、本產品使用的是2#錠予油（或10#機械油），使用溫度為+45—30℃，嚴禁以酒精、甘油、剎車油、普通發動機油等為液壓油使用。

錨桿拉力計使用注意事項
1.使用設備時，要認真閱讀技術說明書，熟悉技術指標、工作性能、使用方法、注意事項，嚴格遵照儀器使用說明書的規定步驟進行操作。
2.實驗時使用的儀器設備及器材，要布局合理，擺放整齊，便于操作，觀察及記錄等。
3.使用設備時，其輸入信號或外接負載應限制在規定范圍之內，禁止超載運行。
4.使用時要輕拿輕放，防止震動。發現灰塵及臟物時，不得用手或抹布擦試，必須使用專用品或?qū)Ｓ霉ぞ咔宄��?br /> 5.設備不宜在磁場或電場中操作使用，必須采取屏蔽措施，防止儀器設備損壞或降低測量精度。

LDZ-100型煤礦用錨桿拉力計維護與保養
1、隨時檢查油管及其連接處有無漏油跡象。要求高壓膠管無任何損傷，千斤頂?shù)母鞑课粺o漏油現象；
2、拆除油管后，油嘴要立刻套上防塵帽；
3、為提高力值表使用壽命，盡量避免千斤頂在過高壓力下工作；
4、在拆卸和安裝時謹防各零件的裝夾磕碰變形和劃傷，安裝時必須保持零件清潔，各配合面涂有潤滑油。

LDZ-100型煤礦用錨桿拉力計操作程序 請按以下步驟進行：
1、松開手動液壓泵泄壓閥，使空心千斤頂活塞降至最低位置，然后把高壓膠管兩端的接頭插入千斤頂和手壓泵的插孔內，并插好U型卡。
2、擰緊手動液壓泵上卸載閥，再擰下貯液筒上的注油鏍釘，向貯液筒中注入N32液壓油，注滿后擰緊注油螺釘。注意：第一次加油時應加滿注液筒，連續工作進一般不加注油，必要補充時不要過量加油，以免造成卸載后千斤頂不能復位。
3、將拉力計拉桿用拉頭連接在測試錨桿末端，再套上支承筒和空心千斤頂（使空心千斤頂活塞伸出朝外），最后擰緊大螺母。
4、將手動液壓泵上缷載閥擰緊，然后均勻地上下?lián)u動手動液壓泵桿，使空心千斤頂拉桿頂出并拉拔錨桿，當拉拔力達到要測數值后停止加壓。
5、檢測完畢后，應慢慢地松開缷載閥，以免損壞壓力表，待指針歸零。千斤頂活塞全部縮回，再把各部件從錨桿上卸下，缷下高壓膠管，套上防塵套。

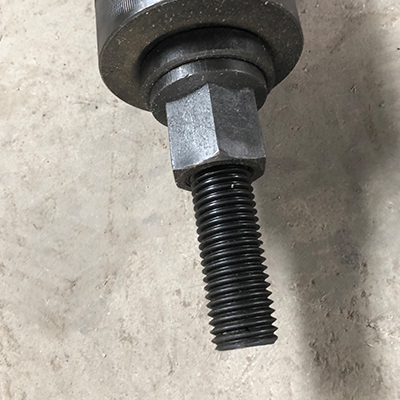

6、拉頭的選擇：我廠生產的錨桿螺紋拉頭有M16、M18、M20、M22、M24等多種，在訂貨時用戶應注明自己選用的錨桿螺紋的種類以免出錯影響您的使用。

LDZ-100型煤礦用錨桿拉力計常見故障及排除方法
故障現象 故障原因 處理方法
壓力表無壓力顯示?油筒內缺油 打開注油閥加油
泄荷閥沒擰緊 順時針擰緊
接頭漏油 擰緊接頭
手動泵沒水平放置 放水平后再加壓
壓力表損壞 取下檢查或標定
壓力達不到 手動泵內缺油?加油
接頭漏油 檢查接頭及密封圈
使用油質不對或油臟 換油
液壓缸漏油?缸體內密封圈損壞 更換密封圈
壓力表指針明顯下降 接頭處嚴重漏油 擰緊或更換密封圈
密封件失效 更換同類密封圈
油質太臟 用煤油清洗油筒、泵體、油管、油缸后換油
泵體內各單向閥密封不良 送回廠檢修
壓力表指針動但液壓缸無壓力 油管堵塞?疏通油管
接頭堵塞 清洗接頭
