溜槽堵塞開關、堵煤傳感器、溜槽阻塞檢測器、堵煤開關，LDM-X溜槽堵塞開關價格
溜槽堵塞開關用于帶式輸送機系統中溜槽是否發生堵塞，如果發生堵塞，本檢測器可通過接入本機的檢測線路發生故障信號，如將故障信號接至光或聲的用電器上，即可發出光或聲信號。

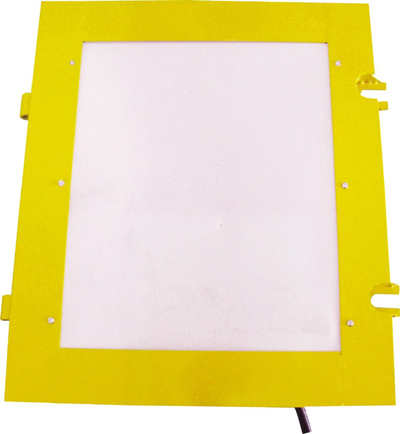

溜槽堵塞開關工作原理：運行的物料使溜槽堵塞時，堆積的物料對溜槽側壁產生壓力，使檢測器的活動門移動而發出信號，當堵塞物料清除后，壓簧使活動門自動恢復原位。

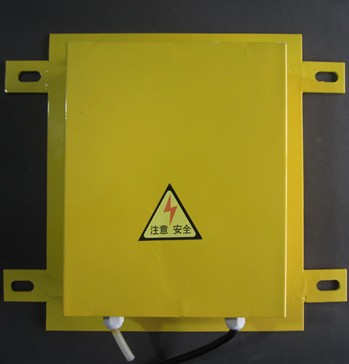

溜槽堵塞開關主要特點：該溜槽堵塞開關采用側壓活動門式動作結構，壓簧使壓門在故障清除后即可復位，背部開門，使接線、安裝及檢測極為方便，采用了高密封的檢測開關，提高防護等級，動作力為5公斤，極限行程為23毫升，本機整體采用噴塑工藝，增加防腐蝕。
LDM-X溜槽堵塞開關產品規格︰ 帶式輸送機散料輸送系統中，溜槽堵塞是較為常見的現象，因此經常需要停機后由現場工作人員對溜槽進行疏通處理，影響正常生產，增加工人的勞動強度、造成不必要的經濟損失。
溜槽堵塞開關可用于物料運輸系統中，有效排除由于物料的潮解、帶電吸附、結晶等原因造成的堵塞、粘壁、搭拱等故障，可以保證安全生產，提高運輸效率。LDM-X溜槽堵塞開關廣泛應用在冶金、電力、礦山、化工等行業。

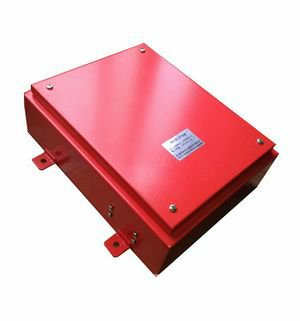

溜槽堵塞開關控制箱與溜槽檢測器配合使用，可隨時檢測和防止溜槽堵塞故障的發生，提高自動化程度。溜槽堵塞開關具有斷相、過流、短路等保護，同時具有電源指示，上限停機指示，故障報警等功能。
溜槽堵塞開關工作原理：溜槽堵塞開關控制箱的工作過程是當溜槽堵塞時，人工按動控制箱啟動按鈕，使振動電機工作，使溜槽壁產生一定幅度的振動，將粘在溜槽壁上堆積在溜槽內的物料振落到下面的膠帶上，達到防止溜槽閉塞的作用。當溜槽內堵塞的物料被清除后，按下停止按鈕，振動電機停止工作。
LDM-X溜槽堵塞開關控制箱由一臺振打器和一臺控制器箱組成，振動器由振動電機、底座組成。
溜槽堵塞開關的葉片是利用傳動軸與離合相接，在未接觸物料時，馬達保持正常運轉，旋轉速度每分鐘約1轉。LDM-X溜槽堵塞開關當葉片接觸物料時，傳動軸阻力發生變化離心機構動作，切斷馬達供電電源同時輸出一組開關信號。當料位高度下降，葉片與料物無接觸時離心機構復位，開關信號復位，馬達開始工作。
溜槽堵塞保護裝置采用門式結構，彈簧復位，當物料在溜槽中造成堵塞時，堆積的物料給溜槽側壁一個壓力．從而將本裝置的活動門向外推移，當活動門偏轉一個角度時，其控制開關動作發出警告、振打或停機信號。當堵塞故障排除后，活動門在彈簧的作用下自動復位，恢復原狀態。也可通過地址編碼器發送狀態數據至遠程控制室。后面設有檢修門，便于使用中日常維護。
| 溜槽堵塞保護裝置采用門式結構，彈簧復位，當物料在溜槽中造成堵塞時，堆積的物料給溜槽側壁一個壓力．從而將本裝置的活動門向外推移，當活動門偏轉一個角度時，溜槽堵塞開關其控制開關動作發出警告、振打或停機信號。當堵塞故障排除后，活動門在彈簧的作用下自動復位，恢復原狀態。也可通過地址編碼器發送狀態數據至遠程控制室。后面設有檢修門，便于使用中日常維護。
溜槽堵塞開關工作原理：
該溜槽堵塞檢測器安裝在溜槽壁上，當溜槽內發生堵塞時，堆積的物料必須擠壓活動門，并使之偏移而啟動形成開關，發出告警或停機信號。排除故障后，活動門在壓簧作用下自動復位。運行的物料使溜槽堵塞時，堆積的物料對溜槽側壁產生壓力，使溜槽堵塞檢測器的活動門移動而發出信號，當堵塞物料清除后，壓簧使活動門自動恢復原位。
溜槽堵塞開關主要特點：該檢測器采用側壓活動門式動作結構，壓簧使壓門在故障清除后即可復位，背部開門，使接線、安裝及檢測極為方便，采用了高密封的檢測開關，提高防護等級，動作力為5公斤，極限行程為23毫升，本機整體采用噴塑工藝，增加防腐蝕。
本溜槽堵塞檢測器用于輸煤系列中溜槽發生堵塞時的檢測，并可提供報警或停機信號，也可與振動電機連接，用以排除堵塞故障。
溜槽堵塞開關技術參數
1、使用環境條件
a、環境溫度-20℃～+40℃
b、相對溫度不大于85%
2、動作角度：5°
3、極限角度：10°
4、觸點數量：1常開、1常閉
5、觸點容量：220V AC 電流5A
6、可靠性：＞106次
7、防護等級：1P65
8、重量：5Kg
溜槽堵塞開關安裝與使用
1、安裝在不受物料直接沖擊的溜槽垂直側壁上；
2、產品可分為兩個一組，安裝高度根據用戶需要而定，一般安裝于溜槽底部向上三分之二高度為宜；
3、溜槽堵塞開關也可用四個分兩組使用，一組安裝在溜槽側壁從底算起三分之一相對高度，作為輕度堵塞檢測，用于接振打裝置信號，當溜槽發生堵塞時，振打裝置接收到信號后，并開始振打，另一組安裝底部三分之二處，作為重度堵塞檢測，發生堵塞時輸出停機信號。 |
|
|
溜槽堵塞開關技術指標：
動作角度5°，極限角度10°
接點容量：10A/250V或480V（AC）
殼體防塵、防腐、防雨。防護等級IP55
開關個數：一個常開或一個常閉
（可根據用戶需要增加開關個數）
開關可根據用戶需要接成常開或常閉形式。
環境溫度：-20—60°c
結構特性：
溜槽堵塞檢測器采用測壓活動門結構，故障排除后，壓簧的推力使活動門自動復位；帶防腐層的鑄鋁外殼，重載微型開關觸點，靈敏度高，作用力需要0.9kg即可觸發開關機內選用進口行程開關，動作靈敏，可靠性高，溜槽堵塞保護裝置采用門式結構，彈簧復位，當物料在溜槽中造成堵塞時，堆積的物料給溜槽側壁一個壓力，從而將本裝置的活動門向外推移，當活動門偏轉一個角度時，其控制開關動作發出警告、振打或停機信號。當堵塞故障排除后，活動門在彈簧的作用下自動復位，恢復原狀態。也可通過地址編碼器發送狀態素具至遠程控制室。
接線方式：
溜槽堵塞開關出廠時已配長度為1.0米電纜線，接線方式參照標牌所標線色。
溜槽堵塞開關結構特性：
溜槽堵塞開關來用側壓活動門結構．故障排除后壓簧的推力使活動門自動復位重載微型開關觸點．靈敏度高，作用力只需0.9kg即可觸發開關機內選用進口行程開關，動作靈敏、可靠性高。溜槽堵塞保護裝置采用門式結構彈簧復位，當物料在溜槽中造成堵塞時，堆積的物料給溜槽側壁一個壓力從而將本裝置的活動門向外推移當活動門偏轉一個角度時．其控制開關動作發出警告、振打或停機信號。當堵塞故障排除后．活動門在彈簧的作用下目動復位恢復原狀態。也可遞過地址編碼器發送狀態數據至遠程控制室。 |
1．溜槽堵塞檢測器 結構：LDM-G型溜槽檢測器采用門式結構，選用舌簧管作為接近式開關，將兩支舌管并排放在盒內用環氧樹脂灌封以增加可靠性。 原理：當物料在溜槽中造成堆堵時，堆積的物料必定推動檢測器上的活動門移動�；顒�(dòng)門上的磁鋼向舌簧開關接
近，舌簧開關在外磁場的作用下，簧片被磁化、并克服簧片的恢復力而動作，從而發出告警或停機信號，當溜槽堵塞故障排除后，活動門受壓簧的作用恢復原狀。
2．溜槽堵塞檢測器結構：LDM-X型溜槽檢測器也采用門式結構，具有壓簧自動復位功能，內部裝有JLXK1-111M型行程開關為密封防護式。兩種溜槽堵塞裝置外形相同區別于箱內選用開關不同。結構見圖。 原理：本溜槽堵塞開關采用門式結構，彈簧復位，安裝在溜槽側壁。當
物料在溜槽中造成堵塞時堆積的物料必定給溜槽側壁一個壓力，從而將本裝置的活動門向外推移。當活動門偏轉角度大于受控角度時，其控制開關動作，從而發出告警或停機信號。如將其接至振打器控制線路上，可實現輕度堵塞時不停機自動振打功能。堵塞故障排除后，活動門自動復位。
接線：由本保護裝置引出一條三芯電纜線，其中1、3為常閉接點，1、2為常開接點。用戶可參考圖5接線原理圖進行接線。
LDM-F溜槽堵塞檢測器安裝與接線
(一)溜槽堵塞開關安裝方法:
1.在溜槽側壁一適當位置開240×260長方口.然后在開口上方約100~200mm處.溜槽內壁焊接一塊長300mm左右的擋板.以防大塊物料落下直接沖擊活動門發生誤動作.再用隨機所配橡膠板將開口完全覆蓋.封閉.
溜槽堵塞檢測器可兩個為一組.安裝于溜槽相對的并且不受物料沖擊的兩個側壁上.高度根據用戶需要而定.一般安裝在溜槽底部向上三分之二高度為宜.
2.LDM-F防堵料開關裝置也可用四個分兩組使用.一組安裝在溜槽側壁從底算起三分之一相對高度.作為輕度堵塞檢測.用于接振打裝置信號.當溜槽發生堵塞時.振打裝置接收到信號后.便開始振打,另一組安裝底部三分之二處.作為重度堵塞時輸出停機信號。 |
|
溜槽堵塞保護裝置采用門式結構，彈簧復位，當物料在溜槽中造成堵塞時，堆積的物料給溜槽側壁一個壓力．從而將本裝置的活動門向外推移，當活動門偏轉一個角度時，其控制開關動作發出警告、振打或停機信號。當堵塞故障排除后，活動門在彈簧的作用下自動復位，恢復原狀態。也可通過地址編碼器發送狀態數據至遠程控制室。后面設有檢修門，便于使用中日常維護。
LDM-X溜槽堵塞開關、堵煤傳感器、溜槽阻塞檢測器、堵煤開關，LDM-X溜槽堵塞開關價格
LDM-X溜槽堵塞開關用于帶式輸送機系統中溜槽是否發生堵塞，如果發生堵塞，LDM-X溜槽堵塞開關可通過接入本機的檢測線路發生故障信號，如將故障信號接至光或聲的用電器上，即可發出光或聲信號。
LDM-X溜槽堵塞開關工作原理：運行的物料使溜槽堵塞時，堆積的物料對溜槽側壁產生壓力，使檢測器的活動門移動而發出信號，當堵塞物料清除后，壓簧使活動門自動恢復原位。
LDM-X溜槽堵塞開關主要特點：溜槽堵塞開關采用側壓活動門式動作結構，壓簧使壓門在故障清除后即可復位，背部開門，使接線、安裝及檢測極為方便，采用了高密封的檢測開關，提高防護等級，動作力為5公斤，極限行程為23毫升，本機整體采用噴塑工藝，增加防腐蝕。
LDM-X溜槽堵塞開關產品規格︰ 帶式輸送機散料輸送系統中，溜槽堵塞是較為常見的現象，因此經常需要停機后由現場工作人員對溜槽進行疏通處理，影響正常生產，增加工人的勞動強度、造成不必要的經濟損失。
LDM-X溜槽堵塞開關可用于物料運輸系統中，有效排除由于物料的潮解、帶電吸附、結晶等原因造成的堵塞、粘壁、搭拱等故障，可以保證安全生產，提高運輸效率。LDM-X溜槽堵塞開關廣泛應用在冶金、電力、礦山、化工等行業。
LDM-X溜槽堵塞開關控制箱與溜槽檢測器配合使用，可隨時檢測和防止溜槽堵塞故障的發生，提高自動化程度。該裝置具有斷相、過流、短路等保護，同時具有電源指示，上限停機指示，故障報警等功能。
工作原理：LDM-X溜槽堵塞開關控制箱的工作過程是當溜槽堵塞時，人工按動控制箱啟動按鈕，使振動電機工作，使溜槽壁產生一定幅度的振動，將粘在溜槽壁上堆積在溜槽內的物料振落到下面的膠帶上，達到防止溜槽閉塞的作用。當溜槽內堵塞的物料被清除后，按下停
止按鈕，振動電機停止工作。
LDM-X溜槽堵塞開關控制箱由一臺振打器和一臺控制器箱組成，振動器由振動電機、底座組成。
堵料開關的葉片是利用傳動軸與離合相接，在未接觸物料時，馬達保持正常運轉，旋轉速度每分鐘約1轉。LDM-X溜槽堵塞開關當葉片接觸物料時，傳動軸阻力發生變化離心機構動作，切斷馬達供電電源同時輸出一組開關信號。當料位高度下降，葉片與料物無接觸時離心
機構復位，開關信號復位，馬達開始工作。
溜槽堵塞開關安裝與使用
1、安裝在不受物料直接沖擊的溜槽垂直側壁上；
2、產品可分為兩個一組，安裝高度根據用戶需要而定，一般安裝于溜槽底部向上三分之二高度為宜；
3、本機也可用四個分兩組使用，一組安裝在溜槽側壁從底算起三分之一相對高度，作為輕度堵塞檢測，用于接振打裝置信號，當溜槽發生堵塞時，振打裝置接收到信號后，并開始振打，另一組安裝底部三分之二處，作為重度堵塞檢測，發生堵塞時輸出停機信號。 |
濟寧卓信機械設備有限公司專業生產溜槽堵塞開關,LDM-X溜槽堵塞開關,LDM-S溜槽堵塞開關，LDM-F溜槽堵塞檢測器,溜槽堵煤開關,溜槽堵塞保護裝置,LDM-E溜槽堵煤檢測器,防爆溜槽堵塞開關,溜槽防堵料開關等各種輸送帶保護裝置，產品銷售全球30多個國家和地區，受到國內外客戶的一直好評！ |
 |
|
|
| |
