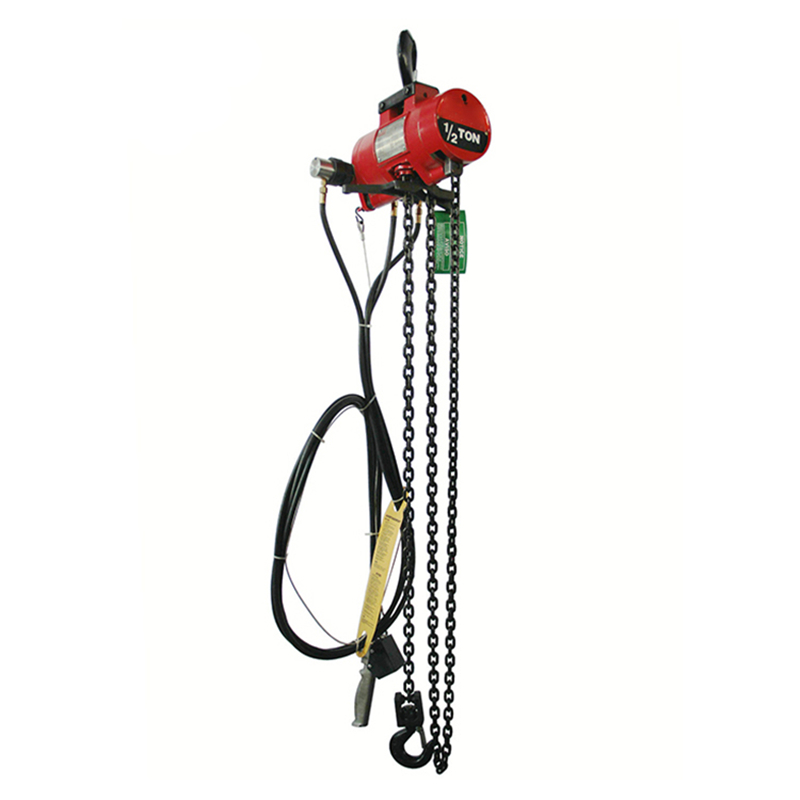

氣動葫蘆

氣動葫蘆產品介紹：

氣動葫蘆主要適用于石油、化工、煤礦等高爆粉塵的特殊環境，對防爆有等級要求的場合。氣動葫蘆是理想的防爆起重設備，是電動葫蘆的升級換代產品，承載范圍根據型號不同從250公斤到30噸。氣動葫蘆只需提供一定壓力的壓縮空氣便能驅動，做到了低能耗、 率。還具有斷氣保護功能，在突然斷氣情況下，保證工件不下降、掉落。配合各種非標夾具，氣動葫蘆可以實現起吊各種形狀的工件。安裝形式可以配合懸臂吊或?qū)к墎?lái)實現移動。常用的氣動葫蘆有葉片式、活塞式和氣缸式三種。廣泛運用于石油、化工、煤礦、紡織、倉儲、家用電器生產線、汽車制造生產線及船舶修造等行業中，是企業安全生產，降低成本不可少的設備。氣動葫蘆是以壓縮空氣為動力推動氣動馬達旋轉，經變速（減速）增大了扭矩后完成起吊工作的。

氣動葫蘆產品構成：

1.手控閥：主要由：手柄、 閥體及按鍵組成。操縱按鍵可打開氣門，以控制主控閥氣道與馬達氣道的連通?；蚴掷K式操作

拉動擺桿的旋轉，以達到氣門的開度，可實現無級變速。

2.主控閥：主要由：左右閥桿、連桿和配氣盤組成。通過左右氣道的切換來完成氣馬達正反轉的配氣工作。

3.氣馬達：主要由：轉子、定子、前后端蓋和葉片組成。當主控閥的分氣盤將壓縮空氣送入馬達時，葉片隨著轉子產生高速旋轉。

4.吊  掛：主要由：上鉤、吊掛體、鏈輪、鏈條、下鉤等部分組成。依靠鏈輪的正反轉動來完成上升和下降運動。

5.減速器：主要由：外殼及一套行星減速機構組成。當氣馬達高速軸輸入減速機構后，經減速增大了扭矩，由末級輸出給升降鏈輪。

6.剎車機構：主要由：剎車錐、剎車環及缸體組成。通過主控閥分氣到缸體，將剎車錐、剎車環分離，以解除制動。

7.連鎖機構：主要由：轉軸、擺架及復位簧組成。當上升、下降到位置時起到防撞和保護作用。

氣動葫蘆產品參數：

起升高度30

標準提升高度30

提升速度8

鏈條直徑15

兩鉤間最小距離1310

額定起重量5000

凈重670

載荷6250
