        • 生產2JTPB型礦用提升絞車、JTPB型礦用提升絞車廠家

        生產2JTPB型礦用提升絞車、JTPB型礦用提升絞車廠家

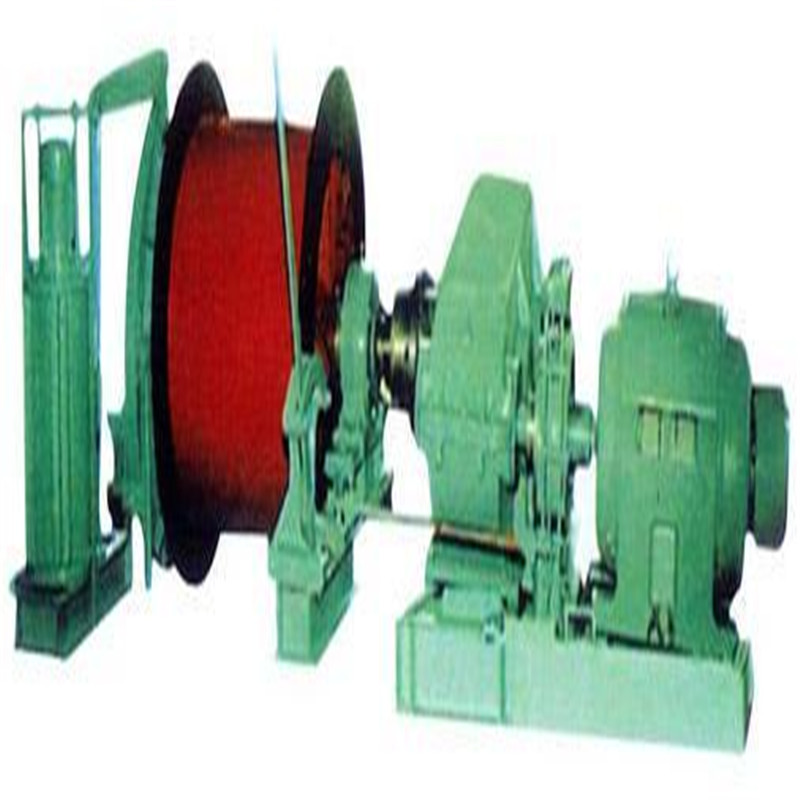

        2JTPB型礦用提升絞車 JTPB型礦用提升絞車

        適用范圍:

        適用于煤礦、金屬礦和非金屬礦地面或井下的傾斜巷道和豎井作升降物料或人員之用。

        工作原理


          JTP(B)絞車主軸裝置采用剖分式或整體式彈性結構卷筒,卷筒受力均勻,強度大。盤形制動器為油缸后置式,動作靈活,不油污制動盤,安全可靠具有液壓延時二級制動性能,并可在井口自動接觸。雙筒絞車設有液壓齒輪離合器及調繩聯鎖裝置,調繩準確迅速;操縱臺設有深度指示器。整機具有技術先進、結構緊湊、操縱方便、安全可靠、低電耗等優點。電器系統由控制柜、操縱臺、電阻器、電機等組成。配套電控可采用普通電控或PLC電控或變頻電控成套系統,根據要求提供動力制動。

        1、主軸裝置

          主軸裝置由主軸、卷筒、支輪、制動輪、軸承等組成。

          提升機主軸材質為45號鋼鍛件、正火處理,并進行嚴格理化實驗和探傷檢查。主軸與卷筒采用強力切向鍵連接方式,切向鍵及主軸經過驗算完全能夠滿足扭矩要求。卷筒與輪轂連接的方式:卷筒與輪轂的連接為數量一半的精致配合螺栓,另一半數量為普通螺栓。提升機主軸軸承座用螺栓分別固定在兩個軸承梁上,軸承均采用雙列向心球面軸承,具有壽命長,安裝維護方便等優點。

        2、減速機

          該系列提升絞車減速器通常采用圓柱齒輪減速器,但也可選配行星齒輪減速器,該型減速器為兩級行星傳動,具有結構緊湊,傳動能力大,運行平穩,噪音小,壽命長特點。

        3、盤形制動器

          絞車的制動系統由盤形制動器和液壓站兩部分組成,盤形制動器為油缸后置式,制動力由盤形彈簧提供、液壓控制。其結構緊湊,動作靈敏,安全可靠。制動器的制動力矩三倍靜力矩設計。盤形制動器是制動系統的執行機構。盤形制動器對閘盤直接產生正壓力,由閘盤和閘塊間的摩擦力產生所需的制動力矩,完成工作制動和安全制動。

        4、液壓站

          液壓站采用可調電氣延時二級制動液壓站,采用比例閥調節壓力,配置兩套電動機、泵及調壓裝置,一套運行,一套備用,以保證提升機可靠運行。液壓元件均采用集成方式布置在油箱面板上面,便于檢修維護。

        5、深度指示器

          深度指示器為牌坊式深度指示器,具有指示提升容器在井筒中和斜坡上的位置,同時當提升容器接近上端位置和超越停車位置時,可分別使絞車自行減速和安全制動。

        配套電控

          提升機電控部分可選配普通電控或PLC電控或變頻電控成套系統。根據要求提供動力制動。

        1、普通電控

          主要配置:定子屏、轉子屏、繼電器屏、動力制動屏、控制屏、金屬電阻器

          工作原理:串電阻調速方法是在繞線式異步電動機的轉子回路內接入金屬電阻,用控制器逐步切除電阻的方法進行調速。

          優????點:一次性投入成本小,設備簡單維修方便。

        2、PLC電控

          主要配置:電源換向柜、操作臺、動力控制柜、轉子控制柜、副P(pán)LC控制臺、測速發電機、軸編碼器等

          工作原理:采用雙PLC控制,滿足《煤礦安全規程》保護雙線制要求,除完成絞車手動、半自動運行過程的邏輯操作外,還通過高速計數器模塊接收軸編碼器發出的脈沖信號,精密計算并顯示罐籠(或礦車)所處位置及速度,并據此提供可靠的軟減速點及過速、軟過卷保護。

          優????點:系統安全可靠,設備體積小,安裝、調試方便。

        3、變頻電控

          主要配置:操作臺、電源柜、電阻柜、變頻器柜

          工作原理:變頻調速方法是異步或同步電動機,利用改變定子頻率的方法從而改變電機同步轉速的方法實現調速。

          優????點:無極調速、節能、電機性能好、工作穩定。

        800圖 (1).jpg
