JSDB-13 雙速絞車

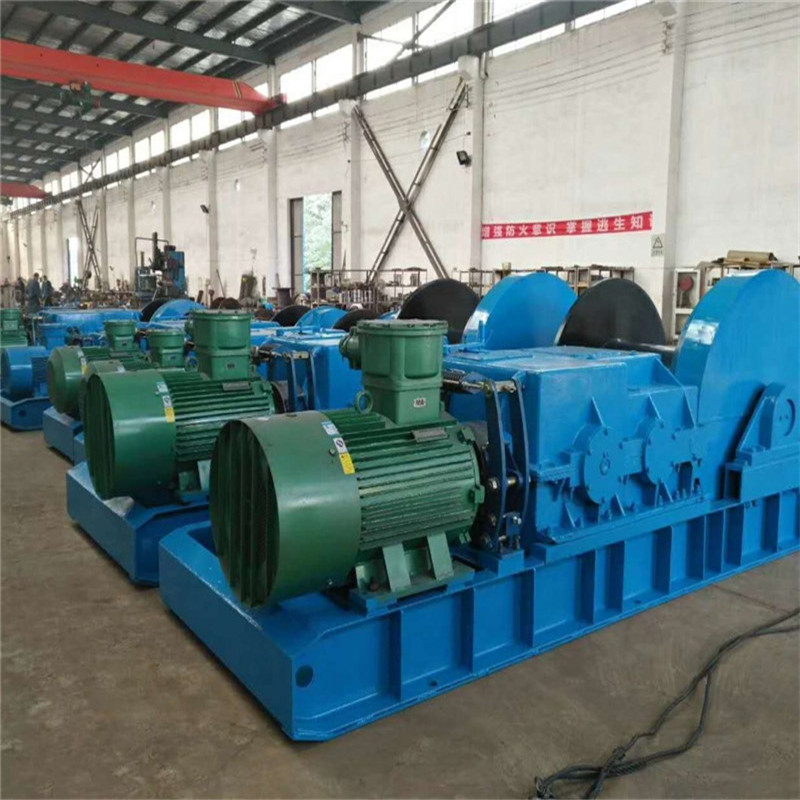

JSDB-13雙速多用絞車產品介紹

     雙速絞車采用錐齒輪傳動形式，結構簡單、安全可靠、維修方便。絞車寬度、高度尺寸較小適于井下空間窄小的條件下工作，絞車操作簡單，配合調速手把啟閉控制按鈕開關即可方便使用。

JSDB-13雙速絞車型號意義

     型號：J——卷揚機型；

               S——雙速多用

               D——無自鎖能力；

               B——隔爆型 -13慢速時外層鋼絲繩最大靜張力，單位為：130KN

JSDB-13雙速絞車組成及工作原理

    JSDB-13雙速絞車產品在技術原理上，采用“齒-聯”傳動系統和“雙軸多級”的傳動特點，實現了 快、慢兩個速度，其慢速可代替現有的回柱絞車和慢速絞車，其快速可代替現有的調度絞車和運輸絞車。在結構特點上，不僅實現了小結構，大拉力的特點，也實現了長條形對稱結構特點，適合于煤礦井下狹小的作業空間，操作靈活方便。它克服了目前慢速、回柱等系列絞車存在的傳動效率低,壽命短，工效低等特點，也克服了調度、運輸?shù)认盗薪g車存在的牽引力小，寬型結構等特點。

JSDB-13雙速絞車技術參數

     1、外層鋼絲繩最大靜張力：130kN

     2、卷筒尺寸（直徑×寬度）：φ435×530(mm)

     3、外層鋼絲繩繩速：1.3m/s（快速）0.20（慢速）

     4、鋼絲繩直徑：24mm

     5、容繩量：180m

     6、快速外層最大靜張力：15KN，快速外層最大靜張力130KN

     7、電動機型號：YBk2-200L2-6

     功 率：22kW

     轉 速：970r/min

     電 壓：380/660v 660/1140v

     8、外型尺寸（長×寬×高）：3182×968×987(mm)

     9、絞車重量（包括電動機）：2980kg
