供應MJZC礦用混凝土攪拌機、MJZC-300礦用混凝土攪拌機廠家

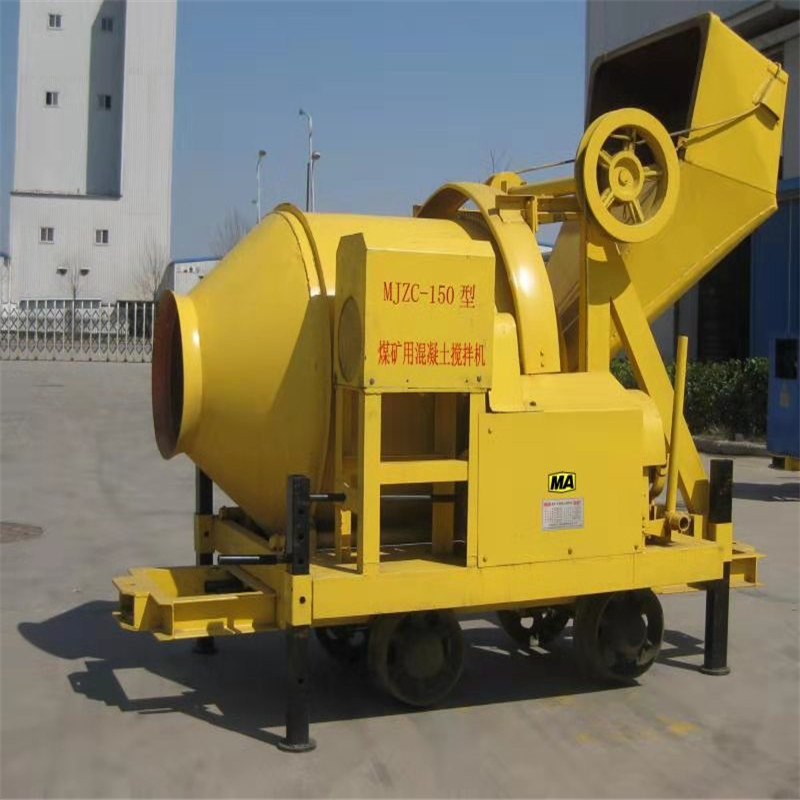

MJZC礦用混凝土攪拌機

 一、用途和特點

本機屬于自落式雙錐反轉出料移動式混凝土攪拌機，可攪拌塑性和半干硬性混凝土，攪拌筒正轉攪拌，反轉出料。適用于礦山井下及一般建筑工地、道路、橋梁工程和中小型混凝土構件廠。固定攪拌時，可挖地坑，使料斗口與地面平齊，進料方便，大大減輕勞動強度。

二、型號表示方法：  M J Z C -

 標注示例：MJZC-300 表示：煤礦用錐形反轉出料齒輪傳動式混凝土攪拌機，公稱容量300L。

三、主要技術性能參數 表

1 主要技術性能參數表

 項目 單位 MJZC-150 MJZC-300

 參數值 公稱容量 L 150 300

進料容量 L 240 480

出料容量 L 150 300

攪拌額定功率 kW 4 5.5

適應骨料最大粒徑 mm 20

工作周期 s ≤120

攪拌時間 s ≤45

卸料高度 mm 800

外形尺寸（長×寬×高） mm 2650×1315×2180 2650×1700×2520

噪聲 dB（A） ≤85

軌輪軌距 mm 600/762/900

整機質量 kg 1020 1200

電動機 型號 YBK2-112M-4 YBK2-132S-4

 額定電壓 V ～380/660

 功率 kW 4 5.5

四、結構簡介

攪拌機由攪拌機構、進料機構、底盤等部分組成。

 1、攪拌機構： 攪拌機構由攪拌筒、托輪和傳動系統等組成。 圖2  攪拌筒示意圖 1.出料葉片

2.出料錐    3.低葉片    4.滾道 4.高葉片  5.筒體  6.大齒圈  7.進料錐

8.出料錐 攪拌筒是攪拌機的工作部件，攪拌筒為雙錐形，筒體內焊有兩對高低葉片，交叉布置，分別與拌筒軸線成一定夾角，攪拌筒旋轉時，葉片在使物料提升下落的同時，還使物料軸向來回竄動所以攪拌運動比較強烈，攪拌35~45秒即可達到勻質混凝土。

傳動系統圖 1、電機皮帶輪 2、三角帶 3、大皮帶輪 4、一級小齒輪 5、一級大齒輪 6、二級小齒輪7、二級大出料 8、輸出齒輪 9、大齒圈 在攪拌筒的出料錐體內部，焊有一對出料葉片，改變拌筒旋轉方向，混凝土即由低葉片推向出料葉片并排出筒外。 攪拌筒由四個托輪支承，攪拌筒由電機經減速箱驅動齒圈而旋轉，故在有霧或陰雨天氣，仍可靠工作。

傳動系統（圖3），減速箱為二級圓柱齒輪減速，拌筒的正反轉由電機換向?qū)崿F(xiàn)。 2、進料機構： 進料斗的升降及爬翻運作，由齒輪減速箱的輸出軸通過軸端的進料離合器的鋼絲強卷筒帶動。 3、底盤： 底盤由槽鋼焊接而成。

五、新機使用前的檢查和試運轉 用戶在熟悉本說明書后，應對新機作詳細的檢查和試運轉，熟悉操作方法后，方可投入生產，檢查和試運轉的要點如下：

1、機器的安放

1）就位場地應平整，基礎應堅實，機器就位后，放下四個支腿，支腿下可墊上木塊，將插銷插入合適的孔眼內，并裝上保險鎖簧，將機體調到水平位置。

2）若固定攪拌，可挖地坑，裝上接長軌道，料斗放到底時，使斗口料高出地面。

2、試運轉前的檢查和準備工作

1）檢查電源電壓，額定電壓為380/660V。

2）拉出油尺檢查減速箱的潤滑油是否良好，并在規定的油位，必要時進行補充和更換。

3）用戶自行配置水路。

4）檢查各部分聯接螺栓是否緊固，特別是傳動部件的連接螺栓，如有松動應予擰緊。

3、空載試運轉 1）起動攪拌電機，觀察攪拌筒旋轉方向與拌筒上的箭頭方向是否一致。 2）使攪拌筒作正反旋轉，兩分鐘一個循環，反復15分鐘，查看有無沖擊現象，各部位有無異常噪音，電機、減速機、料斗升降是否正常。 3）料斗提升到上極限位置時，限位是否可靠。

六、操作與使用

1、每次使用前的檢查：

1）檢查機器是否平穩，軌輪是否全部支承牢固，爬梯支腿是否墊實。

2）機器空運轉正常。

2、操作注意事項：

1）每次加入攪拌物料時，不得超過規定數值，并必須待攪拌筒內出料完畢后，料斗方能提升上料。

2）實斗不得隨意下放，遇特殊情況需下放時，必須帶剎車作緩慢、平穩下降。

3）為了減少料斗的粘料現象，向料斗加入骨料的順序?yàn)椋?石子→水泥→砂子，或者砂子→水泥→石子。

4）在上料過程中，要及時加水，以減少攪拌時間和灰塵的飛揚。

5）料斗提升時，嚴禁任何人在斗下停留?？樟隙废路艜r(shí)應緩慢，以增加機件的使用壽命。

6）操縱桿手柄嚴禁非操作人員隨意扳動。

7）齒圈和軌道處必須每班加油（機械油）潤滑。

警告：磨合期為一個月，在此期間，攪拌負荷最好減半，待一月后更換減速箱齒輪油再滿負荷工作。

3、使用后的保養： 1）停機前應放置一定量的石子和水?dāng)嚢枞廖宸昼姡缓蠓懦?，這樣反復數次清除筒內的積物，每班工作完畢將筒內積物清除干凈。 2）清洗積灰和全機所粘附的混凝土。 3）將料斗安置在運輸位置上，掛好保險掛鉤。 4）切斷電源。 5）酌情對各潤滑點加注必要的潤滑油。

警告：離合環、天桿、黃油嘴處每班加油一次。

七、攪拌機配套的安全標志管理部件及重要元器件、原材料 攪拌機配套的安全標志管理配套件及重要元器件、原材料， 安全標志管理配套件及重要元器件、原材料明細表 序號 名稱 型號或材質 備    注 1 煤礦用隔爆型三相異步電動機 YBK2-132S-4 安標控制件，適用于MJZC-300 2 煤礦用隔爆型三相異步電動機 YBK2-112M-4 安標控制件，適用于MJZC-150 3 連接插銷 φ32 安標控制件 4 三環鏈 φ40 安標控制件

八、安全警示

1．電控系統的連接、維修必須由專業人員按GB3836.1-2000、GB3836.2-2000的相關要求進行操作。

2．?dāng)嚢铏C(jī)中配套的屬安全標志管理部件及重要元器件、原材料（見表2）均選用符合標準要求的部件或材料，用戶在使用中不得隨意更換，確需更換時，應選用符合相關標準要求的部件或原材料。

3．與本機連接的電纜，應采用符合煤炭行業標準規定，并具有礦用產品安全標志準用證的產品。煤礦井下電纜與本機連接應牢固、可靠，嚴防電纜連接不當引起重大事故。

4．本機底盤為軌輪式結構，與礦車連接運行時，必須采用符合煤炭行業標準并具有礦用安全標志準用證的連接插銷、連接鏈，以免發生溜車、跑車等意外事故。

5．本機的電動機為礦用隔爆型，煤礦井下使用與維修，必須符合《煤礦安全規程》等有關規定，更換時必須采用具有礦用產品安全標志準用證、防爆合格證的產品。

6．本機減速系統的工作介質采用礦物油，工作油溫不得超過65℃。為防止因使用礦物油引起火災，嚴禁在減速系統滲漏油的狀態下工作；對泄漏在井下工作場所的礦物油，應及時清理或掩埋。

7.攪拌機工作時，不得隨意使攪拌筒反轉，開關若在攪拌（或出料）位置，嚴禁轉換到出料（或攪拌）位置以免損壞減速機齒輪。

九、機器的維修

1、每月檢查齒輪箱油面，必要時加注和更換新油。

2、每周向各油杯加注潤滑油，擴張器（推錐）天杠套每班至少加四次油。

3、進料離合器內外剎車帶如已磨損到不能使用應換用新件。

4、檢查牽引機構和前支輪是否損壞或彎曲。

5、機器正常工作4000小時后，必須大修一次。

十、隨機備件 序號 所屬部件 名稱 單位 數量 1 減速系統 曲柄搖把
