巷道修復機概述

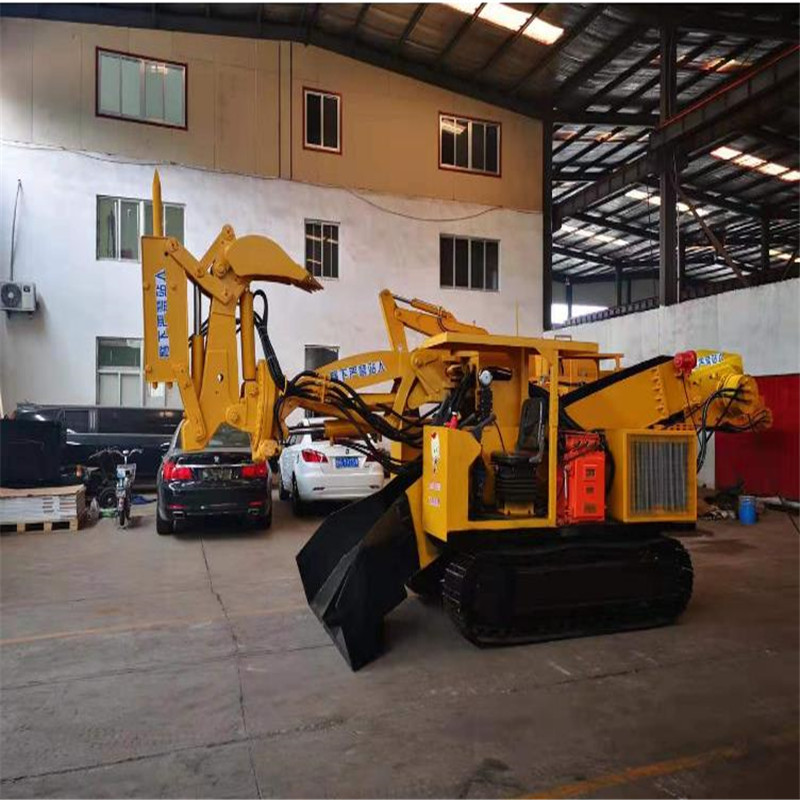

煤礦用巷道修復機是本公司研發的一種多功能巷道修護設備，修復機配備電纜卷筒，可實現電纜自動卷放，整機配備甲烷斷電儀，可實現瓦斯?jié)舛冗^高時自動斷電。修復機主要用于煤巷、半煤巖巷、全巖巷，可以對巷道底板及側幫進行破碎、挖裝、鏟平等日常維護作業，也可以對大塊的巖石、煤塊進行破碎，以便裝運。

煤礦用巷道修復機工作臂可以沿車身軸線旋轉±90°，可以滿足挖掘、側掏、翻轉、破巖、裝車、起吊等各項動作要求，實現挖掘毛水溝、臥底、破巖、清理浮煤、清理皮帶機底部、平整巷道及小型配件吊裝等多種功能。

1.使用條件

1) 巷道環境：-5℃～+40℃，最大相對濕度≤90%，適宜溫度為 25℃；

2) 海拔高度≤1000m，海拔 1000m 以上高原環境需根據情況進行特殊設計；

3) 電壓極限偏差為±5%，交流頻率極限偏差為±1%；

4) 工作面積水高度低于履帶鏈軌節；

5) 工作時周圍空氣中的煤塵、甲烷爆炸性氣體不得超過《煤礦安全規程》所規定的安全含量；

6) 巷道坡度見技術參數規定；

7) 巖石的普氏硬度 f 小于等于 10，松散密度不大于 1.8t/m3。

2.主要參數

巷修機的主要技術參數應符合表1的規定。

表1 基本參數

               型 號

檢測項目

WPZ-22/400L

WPZ-37/600L

WPZ-55/900L

鏟斗作業參數

鏟斗容量(m3)

≥0.11

≥0.13

≥0.2

最大挖掘?qū)挾?mm)

≥5100

≥5800

≥6500

最大挖取距離

≥3100

≥3400

≥3600

最大挖掘高度

≥3500

≥4000

≥4300

最大卸載高度

≥1780

≥1850

≥1920

最大挖掘深度

≥1550

≥1610

≥1700

破碎錘性能

額定工作壓力（MPa）

18

18

18

最大工作流量（L/min）

38

45

45

釬具直徑

68

68

68

沖擊頻率(b.q.m)

650

650

650

沖擊能（J）

400

600

900

噪聲dB（A）

≤120

≤120

≤120

最大破碎寬度

≥4800

≥5300

≥6500

最大破碎高度

≥3100

≥3500

≥4000

破碎深度

≥1500

≥1580

≥1700

行走機構參數

行走驅動方式

液壓

液壓

液壓

行走形式

履帶

履帶

履帶

接地比壓（MPa）

≤0.1

≤0.1

≤0.1

行走速度（ m/min）

25

35

42

離地間隙

≥180

≥185

≥185

爬坡能力 ( °)

-16～+16

-16～+16

-16～+16

整機最小轉彎半徑       mm

≤5000

≤5000

≤5000

液壓系統額定工作壓力           MPa

21

21

21

主電機功率             kW

22

37

55

工作質量               kg

8800（1±5%）

9800（1±5%）

10260（1±5%）

運輸狀態外形尺寸

長     mm

5200±100

6500±100

6970±100

寬     mm

1200±50

1200±50

1200±50

高     mm

1850±50

2200±50

2445±50
