FWQB70/30風動渦輪潛水泵
FWQB70/30風動渦輪潛水泵
FWQB70/30風動渦輪潛水泵

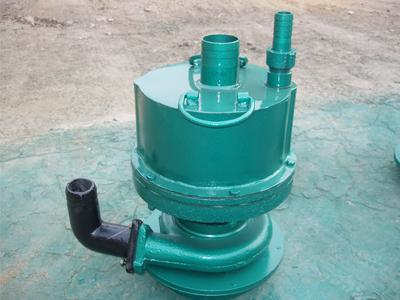

FWQB70/30風動渦輪潛水泵參考圖片

型號

最高       揚程( m )

最大流量( M3/h )

最大耗氣量( M3/min )

使用氣壓 kg/c ㎡

外型尺寸高 × 直徑( mm )

重量     ( kg )

FWQB70-30

70

30

3.8

4-5

350×260

29

FWQB50-25

50

25

3.0

4-5

350×260

24

FWQB30-18

30

18

2.2

4-5

350×260

24

FWQB16-15

16

10

1.5

4-5

350×260

24


FWQB70/30風動渦輪潛水泵是一種不用電,用壓縮空氣作為動力的潛水泵,不受電源、潮濕等條件限制,特別是需要防爆的場所有著電動潛水泵不可替代的安全性和可靠性。FWQB70/30風動渦輪潛水泵,是一種高效率,高揚程的新型排水工具,風動渦輪潛水泵主要適用于礦山開拓,掘井巷道和豎井井筒施工排水作業。FWQB70/30風動渦輪潛水泵該型號風動渦輪潛水泵是我公司多位專家、高工經研究分析,揚長避短,在原QYQ17-70型風泵基礎上,保持原產品的傳統特點進行了有重大突破的改進。FWQB70/30風動渦輪潛水泵在動力部分采用了葉片式風動馬達,自動離心調速等機構,能確保在額定范圍內的高速運轉,風動渦輪潛水泵是礦山掘井,建井的理想排水工具。QYW系列風動排沙排污潛水泵總體結構簡單,裝拆及維護保養移動方便,在含有瓦斯與煤塵等易燃易爆的排水作業面使用絕對安全可靠,并在排氣口配置有自主知識產權的系列新型低噪消聲器(發明專利號:ZL200610097296.9),大大降低了噪音量,實測≤75db(A),大大改善了井下使用的工況條件。
FWQB70/30風動渦輪潛水泵突破了往日的設計思想,采用風動渦輪傳動、壓縮空氣為動力的新型潛水泵,克服了老式風泵噪音大、耗風量大、效率低的缺點,廣泛適用于礦山的井巷開拓、豎井井筒施工和地下峒室工程的排水施工。

FWQB70/30風動渦輪潛水泵,是一種高效率,高揚程的新型排水工具,風動渦輪潛水泵主要適用于礦山開拓,掘井巷道和豎井井筒施工排水作業。風動渦輪潛水泵該型號風動渦輪潛水泵是我公司多位專家、高工經研究分析,揚長避短,在原QYQ17-70型風泵基礎上,保持原產品的傳統特點進行了有重大突破的改進。風動渦輪潛水泵在動力部分采用了葉片式風動馬達,自動離心調速等機構,能確保在額定范圍內的高速運轉,風動渦輪潛水泵是礦山掘井,建井的理想排水工具。FBQW系列風動排沙排污潛水泵總體結構簡單,裝拆及維護保養移動方便,在含有瓦斯與煤塵等易燃易爆的排水作業面使用絕對安全可靠,并在排氣口配置有自主知識產權的系列新型低噪消聲器(發明專利號:ZL200610097296.9),大大降低了噪音量,實測≤75db(A),大大改善了井下使用的工況條件。

FWQB70/30風動渦輪潛水泵使用和維護保養
1. 新泵在使用這前,須在地面試運轉一次,氣壓在 0.4---0.5i 兆帕?xí)r,開泵十分鐘左右,檢查運轉是否正常,上水量是否符合要求,啟動是否靈活。
2. 進氣橡膠夾布膠管內徑不得小于 25 毫米,工作氣壓不得低于 0.4 兆帕,否則會影響正常工作。
3. 在安裝快換管接頭時,要先將管內和接頭處的雜質吹凈,保證進氣的干燥清潔,以免雜質進入殼體內,造成零部件磨損或?qū)⑥D(zhuǎn)子卡住不能運轉。
4. 開泵前,油霧器內要裝滿潤滑油,并按要求調好油閥。 工作過程中,應按規定每間班向油霧器內注入 HJ10 或 HJ20 機械油一次。 不得在無潤滑油情況下作業,也汪得以潤滑脂代用。
5. 葉輪螺母一定要加墊止退墊圈,以防止轉子倒轉時回松,造成葉輪下沉和泵體摩擦。
6. 在更換葉片各密封圈等易損件的裝拆過程中,不能用重錘敲擊,以免損害內部零件的配合精度。 一般在連續使用十五天左右后,應將風泵打開清洗一次,進行維護保養。
7.FWQB70/30風動渦輪潛水泵轉速較高,靠氣,水冷卻,切勿長時間地空載運轉,以免內部零部件發熱燒損。
8. FWQB70/30風動渦輪潛水泵可在含巖粉泥沙較多的濁水中使用,可通過 <=14mm 顆粒,不會因小固體顆粒或纖維的吸入而堵塞,也不會因磨粒性介質的吸入而過早損壞。
9. 排氣管應露出水面,不能從排氣管進水各其它雜質,以免氣缸內部零件銹蝕或?qū)⑷~子,轉子卡住。
10. FWQB70/30風動渦輪潛水泵如須長期存放,應拆卸洗清,涂油封存,以防內部零件銹蝕。

礦用FWQB風動潛水泵使用注意事項及說明書:
1、嚴禁長期空運轉。因該泵是利用摩擦輪限速,空轉就會造成摩擦發熱,溫度升高而損壞零部件。
2、嚴禁摔、扔,嚴禁用大錘、尖鎬敲打泵體,注意將泵運離工作面,以防石塊砸壞。
3、使用內徑25膠管與泵連接時,注意接頭處的清潔,避免石粉渣吸入泵中。
4、檢修后組裝渦輪上蓋時,應注意噴嘴出風口與泵體凡響室圓弧對齊,否則,效率降低。
5、該FWQB70/30風動渦輪潛水泵使用GB491-55鈣基潤滑脂,運轉300小時左右應拆開清理加油。
6、運轉正常,但流量下稱或不上水時,是密封圈磨損或密封圈彈簧松弛,必須更換密封圈或?qū)椈墒站o;或是吸水籠頭、水輪被雜物堵死,須清理水龍頭、水輪。
7、運轉時出現泵體熱運動增大,主要是泵軸戀曲或泵軸磨損,需校直泵軸或更換軸承、泵軸。8、該泵不使用時,應在風葉片上涂少量機油,以免生銹。
9、泵需拆卸時,請勿任意更換石棉板紙墊,如破損時,必須要以相等厚度紙墊或石棉板。
礦用FWQB風動潛水泵設有先進的消音裝,可使噪音降至40分貝以下,此外該泵還具有體積小。重量輕,揚程高、流量大、安裝、操作、維修、移動方便等特點,該泵的進風管與風轉機進管公用。

風動潛水泵
FWQB70/30風動渦輪潛水泵

FWQB50-25風動渦輪潛水泵

FWQB30-18型風動排沙排污潛水泵

型號

最高       揚程( m )

最大流量( M3/h )

最大耗氣量( M3/min )

使用氣壓 kg/c ㎡

外型尺寸高 × 直徑( mm )

重量     ( kg )

FWQB70-30

70

30

3.8

4-5

350×260

29

FWQB50-25

50

25

3.0

4-5

350×260

24

FWQB30-18

30

18

2.2

4-5

350×260

24

FWQB16-15

16

10

1.5

4-5

350×260

24

FWQB50-25風動渦輪潛水泵,是一種高效率,高揚程的新型排水工具,風動渦輪潛水泵主要適用于礦山開拓,掘井巷道和豎井井筒施工排水作業。FWQB50-25風動渦輪潛水泵該型號風動渦輪潛水泵是我公司多位專家、高工經研究分析,揚長避短,在原QYQ17-70型風泵基礎上,保持原產品的傳統特點進行了有重大突破的改進。FWQB50-25風動渦輪潛水泵在動力部分采用了葉片式風動馬達,自動離心調速等機構,能確保在額定范圍內的高速運轉,風動渦輪潛水泵是礦山掘井,建井的理想排水工具。FBQW系列風動排沙排污潛水泵總體結構簡單,裝拆及維護保養移動方便,在含有瓦斯與煤塵等易燃易爆的排水作業面使用絕對安全可靠,并在排氣口配置有自主知識產權的系列新型低噪消聲器(發明專利號:ZL200610097296.9),大大降低了噪音量,實測≤75db(A),大大改善了井下使用的工況條件。FWQB50-25風動渦輪潛水泵使用和維護保養
1.新泵在使用時應把內徑25毫米進氣夾布橡膠管接好,工作氣壓不得低于0.3兆帕,在地面上試運轉三分鐘,檢查啟動是否靈活正常,關風后在出水管口接好內徑38毫米輸水管放入水中即可開氣排水。
2.在水深超過泵高時,要在排氣口上接通內徑60毫米膠管,將余氣引出水面排放,應防止排氣管進水和進入其它雜質。
3.注意風源清潔,防止雜物污物進入風管內。工作中應注意清除泵座外積存的泥沙、煤碴及雜物,以免降低泵的效率。
4.供氣壓力大于3.5KG/CM2即能工作,但氣壓不得大于8KG/CM2,無水時要關閉風源,禁止長期空運轉。
5.在更換密封圈等易損件的裝拆過程中,不能用重錘敲擊,以免損害零件的配合精度。
6.裝配時,應認準蓋板與渦輪殼體側面的記號對齊,以確保蓋板上排氣口的排氣暢通。

FWQB30-18型風動排沙排污潛水泵使用和維護保養
1.FWQB30-18型風動排沙排污潛水泵新泵在使用這前,須在地面試運轉一次,氣壓在 0.4---0.5i 兆帕?xí)r,開泵十分鐘左右,檢查運轉是否正常,上水量是否符合要求,啟動是否靈活。
2. 進氣橡膠夾布膠管內徑不得小于 25 毫米,工作氣壓不得低于 0.4 兆帕,否則會影響正常工作。
3. 在安裝快換管接頭時,要先將管內和接頭處的雜質吹凈,保證進氣的干燥清潔,以免雜質進入殼體內,造成零部件磨損或?qū)⑥D(zhuǎn)子卡住不能運轉。
4. 開泵前,油霧器內要裝滿潤滑油,并按要求調好油閥。 工作過程中,應按規定每間班向油霧器內注入 HJ10 或 HJ20 機械油一次。 不得在無潤滑油情況下作業,也汪得以潤滑脂代用。
5. 葉輪螺母一定要加墊止退墊圈,以防止轉子倒轉時回松,造成葉輪下沉和泵體摩擦。
6. 在更換葉片各密封圈等易損件的裝拆過程中,不能用重錘敲擊,以免損害內部零件的配合精度。 一般在連續使用十五天左右后,應將風泵打開清洗一次,進行維護保養。
7.FWQB30-18型風動排沙排污潛水泵轉速較高,靠氣,水冷卻,切勿長時間地空載運轉,以免內部零部件發熱燒損。
8. 污水風泵可在含巖粉泥沙較多的濁水中使用,可通過 <=14mm 顆粒,不會因小固體顆;蚶w維的吸入而堵塞,也不會因磨粒性介質的吸入而過早損壞。
9. 排氣管應露出水面,不能從排氣管進水各其它雜質,以免氣缸內部零件銹蝕或?qū)⑷~子,轉子卡住。
10.FWQB30-18型風動排沙排污潛水泵如須長期存放,應拆卸洗清,涂油封存,以防內部零件銹蝕。 主要技術參數
型號 揚程 流量 使用 風壓 耗氣量 總重 轉速 外形尺寸
(m) (m 3 /h) (兆帕) (米 3 /分) (kg) (轉/分) (L×W×H)
(不包括接頭
和消聲器)
FWQB25-70 70~10 25~38 0.4~0.7 5~6 31 3500~4000 350×200×500

風動潛水泵

FWQB16-15風動潛水泵外形美觀,體積小,重量輕,流量大,過流部分采用下吸式結構,葉輪為半開式,改用 ZL107 材質,可通過≤14mm 顆粒,排污能力極強,不會因?yàn)樾」腆w顆;蚶w維物的吸入面堵塞,也不會因磨粒性介質的吸入而過早損壞,尤其是經過我公司技術人員重新選擇葉片材質, 重新按國內外最新理論計算其強度、厚度,提高了葉片的抗彎扭曲強度;FWQB16-15風動潛水泵并對新葉片進行了特殊工藝處理,使葉片耐磨耐用,其耐磨程度是原來夾布膠木葉片的幾十倍,大大降低了維修、更換葉片、汽缸的次數,提高了用戶的工作效率。QYW70-60型風動排沙排污潛水泵總體結構簡單,裝拆及維護保養移動方便,在含有瓦斯與煤塵的作業面使用絕對安全可靠,并在排氣口配有先進新穎的消聲器,大大降低了噪音量,實測 ≤75db(A), 大大改善了井下使用的工況條件。

風動潛水泵

FWQB16-15風動潛水泵外形美觀,體積小,重量輕,流量大,過流部分采用下吸式結構,葉輪為半開式,改用 ZL107 材質,可通過≤14mm 顆粒,排污能力極強,不會因?yàn)樾」腆w顆粒或纖維物的吸入面堵塞,也不會因磨粒性介質的吸入而過早損壞,尤其是經過我公司技術人員重新選擇葉片材質, 重新按國內外最新理論計算其強度、厚度,提高了葉片的抗彎扭曲強度;并對新葉片進行了特殊工藝處理,使葉片耐磨耐用,其耐磨程度是原來夾布膠木葉片的幾十倍,大大降低了維修、更換葉片、汽缸的次數,FWQB16-15風動潛水泵提高了用戶的工作效率。該泵總體結構簡單,裝拆及維護保養移動方便,在含有瓦斯與煤塵的作業面使用絕對安全可靠,并在排氣口配有先進新穎的消聲器,大大降低了噪音量,實測 ≤75db(A), 大大改善了井下使用的工況條件。

以上文字及圖片說明主要介紹FWQB16-15風動潛水泵
以上文字及圖片說明主要介紹FWQB16-15型風動排沙排污潛水泵
BQF風動潛水泵產品介紹:
BQF-Ⅰ、BQF-Ⅱ風動潛水泵,此類風動潛水泵根據國內礦山現場施工的實際需要,吸取國外同類型先進產品的長處,采用了一系列先進工藝,使它具有體積小、重量輕、結構新穎、操作方便、便于安裝、維修和移動等優點。供礦山開拓、掘井巷道或豎井井筒施工等不同環境條件的場所排水作業。該泵在動力部分采用了葉片式氣動馬達,具有自動離心調速器結構,能確保在額定轉速范圍內運行。是一種高效率、高揚程的礦山掘井、建井的理想排水工具。
型號 流量
(m 3 /h)
揚程
(m)
使用氣壓
(MPa)
耗氣量
(m 3 /min)
進風管
內徑
(mm)
出水管
內徑
(mm)
外形尺寸
長×寬×高
重量
(kg)
BQF-Ⅰ 17 70 0.4-0.7 4-4.5 25 38 320×275×370 25
BQF-Ⅱ 25 50 0.4-0.7 4-4.5 25 38 320×275×370 25
風動潛水泵
BQF風動潛水泵產品介紹:
BQF-Ⅳ風動潛水泵,此類風動潛水泵根據國內礦山現場施工的實際需要,吸取國外同類型先進產品的長處,采用了一系列先進工藝,使它具有體積小、重量輕、結構新穎、操作方便、便于安裝、維修和移動等優點。供礦山開拓、掘井巷道或豎井井筒施工等不同環境條件的場所排水作業。該泵在動力部分采用了葉片式氣動馬達,是一種高效率的礦山掘井、建井的理想排水工具。
型號 流量
(m 3 /h)
揚程
(m)
使用氣壓
(MPa)
耗氣量
(m 3 /min)
進風管
內徑
(mm)
出水管
內徑
(mm)
外形尺寸
長×寬×高
重量
(kg)
BQF-Ⅳ 18 15 0.4-0.5 1.5 25 38 230×200×350 10
以上技術參數主要介紹BQF風動潛水泵

FWQB16-15風動潛水泵結構特點與工作原理:
動力部分是根據汽輪機沖擊葉輪原理,具有優良的空氣動力特性,氣動效率高。環形一體渦輪柵選用優質鋁合金,硬模澆鑄并經熱處理再機加工而成。無須象氣動馬達那樣需加油潤滑及更換葉片,經濟利用值高。泵軸上下由兩只封閉軸承支承。結構簡單,平穩性能優良,能確保在額定范圍內的高轉速運行。泵體軸封部分二只丁型骨架橡膠密封圈,利用水氣壓使封圈內漲,增加密封效果。渦輪下端有聚氨酯防塵圈,保證了軸承部分的清潔。排氣部分采用有孔網板壓制而成,中置微孔泡沫材料,消音效果顯著,大力改善了井下降噪的工況條件。
風動潛水泵是一種以壓縮空氣為介質,通過噴管進入渦輪旋轉作功,泵軸隨之高速回轉帶動泵葉輪排水。
動力部分是根據汽輪機沖擊式葉輪原理,具有優良的空氣動力特性,氣動效率高。環形一體渦輪柵選用優質的鋁合金,硬模澆濤并經熱處理再機加工而成。無須象氣動馬達那樣需加油潤滑及更換維修葉片,經濟利用值一步到位。
2.泵軸上下由兩只封閉軸承支承。結構簡單,平穩性能優良,能確保在額定范圍內的高轉速運行。
3.泵體軸封部分二只丁型骨架橡膠密封圈,利用水氣壓使密封圈內漲,增加了密封效果。渦輪下端有聚氨酯防塵圈,保證了軸承部分的清潔。
4.排氣部分采用有孔網板壓制而成,中置微孔泡沫材料,消音效果顯著,大力改善了井下降噪的工況條件。
5.泵體渦道、水輪采用高效節能的水力模型,泵性能有明顯提高。
6.動力部分與泵體采用分體式結構,便于更換泵體和水輪及密封裝置。
風動渦輪潛水泵主要由泵殼、泵軸、渦輪、限速和消音裝置等部件組成,泵殼由泵蓋、泵體組成。渦輪由葉片和輪殼輪芯等組成,水輪的密封采用兩個骨架油封封閉式密封。該泵:以壓縮空氣為動力源,壓縮空氣經進風管、噴嘴進入渦輪氣室,推動渦輪旋轉,從而驅動泵軸帶水輪旋轉進行排水工作。而余氣經消音排風罩排出,罩內的消音裝置可吸收部分噪音,大大降低了噪音對人身的危害。當水深超過水泵的高度時可在余風管上接內徑2寸半膠管,將余氣排入空中。 該泵內有限速裝置,當空載運轉時,轉速急劇增加,此時限速裝置的磨擦輪將自動漲開與摩擦套緊緊相貼,產生磨擦力達到限速的目的,使最高速度不超過7400r-min,從而避免機器損壞。當轉速降低時,磨擦輪恢復原狀,又可正常排水。五、風動渦輪潛水泵使用維護泵時必須注意以下事項 1、使用該泵之前,須在地面負荷試運轉一次,風力為0.6mpa時,水泵工作十分鐘左右,檢查運轉是否正常。 2、風動渦輪潛水泵使用內徑為&Oslash;50mm膠管與排水管聯接,使用內徑&Oslash;25mm膠管與泵進風管聯接時,應注意管接頭的清潔,避免矸石粉渣進入泵中。 3、嚴禁空載運轉。因該泵是利用磨擦輪限速,空運轉就會造成摩擦發熱溫度升高而損壞零件,并引起安全事故。 4、檢修后組裝渦輪上蓋時,應注意噴嘴出口一泵體反向室圓弧對齊,否則,效率較低。 5、該泵使用GB491-87II號鈣基潤滑,運轉300小時左右應拆開清洗加油,不用時須推護涂油。 6、運轉正常,但流量下降或不上水時,須拆檢維修或換件,嚴禁用大錘、鎬等物敲打泵殼。
風動渦輪潛水泵,是一種高效率,高揚程的新型排水工具,風動渦輪潛水泵主要適用于礦山開拓,掘井巷道和豎井井筒施工排水作業。風動渦輪潛水泵該型號風動渦輪潛水泵是我公司多位專家、高工經研究分析,揚長避短,在原QYQ17-70型風泵基礎上,保持原產品的傳統特點進行了有重大突破的改進。風動渦輪潛水泵在動力部分采用了葉片式風動馬達,自動離心調速等機構,能確保在額定范圍內的高速運轉,風動渦輪潛水泵是礦山掘井,建井的理想排水工具。FBQW系列風動排沙排污潛水泵總體結構簡單,裝拆及維護保養移動方便,在含有瓦斯與煤塵等易燃易爆的排水作業面使用絕對安全可靠,并在排氣口配置有自主知識產權的系列新型低噪消聲器(發明專利號:ZL200610097296.9),大大降低了噪音量,實測≤75db(A),大大改善了井下使用的工況條件。

風動渦輪潛水泵

FWQB70-30礦用風動渦輪潛水泵作用:
FWQB70-30礦用風動渦輪潛水泵具有排污水能力強,流量大,揚程高等優點。FQW型系列水泵適用于含有瓦斯與煤塵危險場所排水作業,可廣泛用于煤礦井下任何作業面,輸送含有煤粉,泥沙顆粒的地下水,使用安全、可靠,并有效地改善現場空氣質量。
FWQB70-30礦用風動渦輪潛水泵特點:
1,無極調速,只要控制節流閥開啟程序,即控制氣體流量,就可以實現無極調速。
2、設計有消聲裝置,運行噪音小,保持在40分貝以內;
3,安裝操作簡單,使用方便。不受溫度及振動等影響,耗風量少,效率高;
4,體積小,重量輕,結構緊湊,便于移動,使用壽命長,易損件少,便于維修。
5、適應能力強,適用于煤礦井下污水、泥漿、渣漿等介質的排放
FWQB70-30礦用風動渦輪潛水泵工作原理:
FWQB70-30礦用風動渦輪潛水泵利用壓縮空氣流的噴射在泵內形成的負壓,將污水吸入泵內,再以壓縮空氣將污水排出,泵允許水中固體顆粒如小石子大小為5mm,適合在地表淺水環境抽水。
風動渦輪潛水泵,是一種高效率,高揚程的新型排水工具,風動渦輪潛水泵主要適用于礦山開拓,掘井巷道和豎井井筒施工排水作業。
風動渦輪潛水泵該型號風動渦輪潛水泵是我公司多位專家、高工經研究分析,揚長避短,在原有風泵基礎上,保持原產品的傳統特點進行了有重大突破的改進。
風動渦輪潛水泵在動力部分采用了葉片式風動馬達,自動離心調速等機構,能確保在額定范圍內的高速運轉,風動渦輪潛水泵是礦山掘井,建井的理想排水工具。
風動渦輪潛水泵是一種不用電,用壓縮空氣作為動力的潛水泵,不受電源、潮濕等條件限制,特別是需要防爆的場所有著電動潛水泵不可替代的安全性和可靠性。
FWQB系列風動排沙排污潛水泵潛水電泵的檢修與日常維護
一、潛水電泵的維護1.電氣方面(1)經常檢查潛水電泵的運行電壓與電流。用電壓表測量三相電壓應基本一致,且在340~420V,用鉗形電流表測量三相電流應基本一致,且為0.5~1倍的額定電流。(2)定期檢查潛水電泵對地的熱態絕緣電阻。在正常連續運行4~6h后,停機用兆歐表測量電機繞組對地絕緣電阻應>0.5MΩ。對于長時間停用的潛水電泵,使用前也應作這樣的檢查。(3)開機前要檢查熱繼電器的靈敏度與其他保護裝置的工作是否正常。(4)檢查電纜有無破損現象。對于油浸式潛水電泵,要注意電泵滲油對電纜絕緣橡膠的破壞作用。2.機械方面(1)經常檢查潛水電泵的機械密封情況。打開油孔螺釘,放出少量的油,如油中含有水分,則說明上磨塊(或下磨塊)密封已漏水,應調換密封盒且加入新的冷卻油。如油孔中缺油或油質不好,應加滿油(5號或10號機械油、縫紉油或變壓器油)或更換新油。(2)對新的或更換過磨塊的潛水泵,使用50h后應旋開放水封口塞,檢查油(水)泄漏量,<5ml說明密封正常,可繼續使用如>5ml,則將油(水)放干后旋緊封口塞,繼續使用50h后作第二次檢查,如果仍然>5m1,則說明密封有問題。對于使用過的潛水電泵,每月要檢查一次泄漏量,應<25ml,放干后可繼續使用。(3)檢查水泵電機的振動情況同步轉速為n0=3000r/min、1500r/min.
fwqb型風動潛水泵使用維護泵時必須注意事項
風動潛水泵使用該泵之前,須在地面負荷試運轉一次,風力為0.6mpa時,水泵工作十分鐘左右,檢查運轉是否正常。2、使用內徑為?50mm膠管與排水管聯接,使用內徑?25mm膠管與泵進風管聯接時,應注意管接頭的清潔,避免矸石粉渣進入泵中。嚴禁空載運轉。因該泵是利用磨擦輪限速,空轉就會造成摩擦發熱溫度升高而損壞零件,并引起安全事故。檢修后組裝渦輪上蓋時,應注意噴嘴出口一泵體反向室圓弧對齊,否則,效率較低。該泵使用GB491-87II號鈣基潤滑,運轉300小時左右應拆開清洗加油,不用時須推護涂油。6、風動潛水泵運轉正常,但流量下降或不上水時,須拆檢維修或換件,嚴禁用大錘、鎬等物敲打泵殼。風動潛水泵易損件代號名稱規格材料數量備注HG4-692-67滑架式橡膠油油封Sg45×25×102常換易損件GB276-82單列向心球軸承2041一般易損件BG276-82單列向心球軸承2051一般易損件WB4-15磨擦輪451一般易損件EB4-16磨擦輪Ht2001一般易損件WB4-21水輪Z181常換易損件
風動潛水泵售后服務及交付說明
1、風動渦輪潛水泵性價比說明:
同產品質量條件下,我公司不以降低性能、更改產品零部件為代價,給出最低最實在的價格。(可根據客戶要求進行產品的生產配置)
2、風動渦輪潛水泵交貨說明:
按供貨期交貨,若有特殊情況,需提前交貨的,我公司在有限的范圍內將會組織人員加大生產力度、實行生產,安裝,調試,包裝等工藝,力求滿足貴公司要求.
3.風動渦輪潛水泵售后服務范圍:
產品保修期為1年,在保修期內產品屬質量問題的我公司給予最快捷的維修,無任何費用,在保修期外需要更換零部件的,我公司只收取成本.
山東卓信機械(官網http://www.jnzhuoxin.com)秉承山東人的豪爽與實誠,誠邀各位專家、領導來我公司考察、指導、賜教并期盼與您真誠合作,“追求卓越”永遠是我們的主題,我們將勵精圖治,再創高效,力爭以先進的技術,優良的產品質量,為煤礦企業提供多方位的服務。
