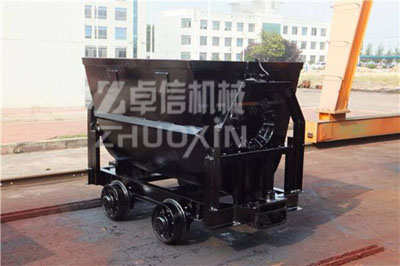

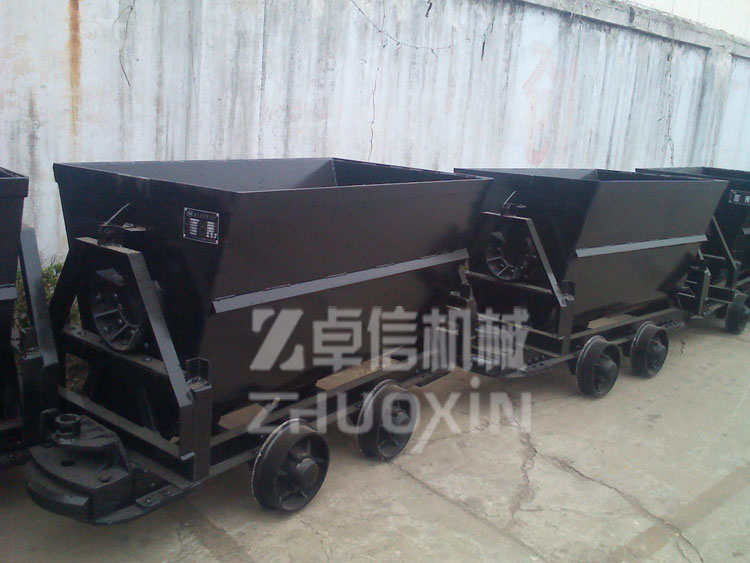

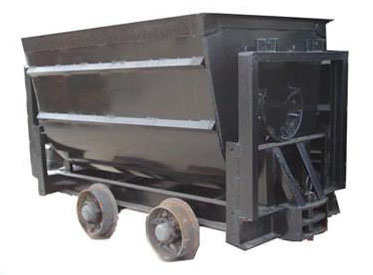

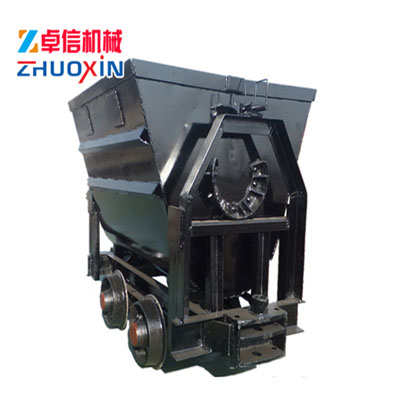

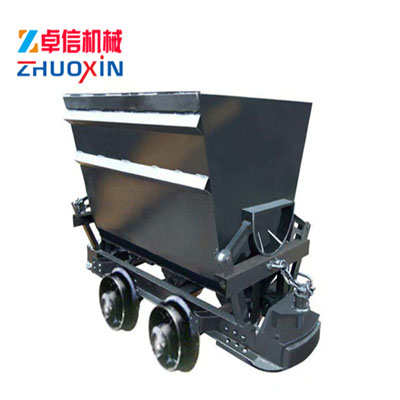

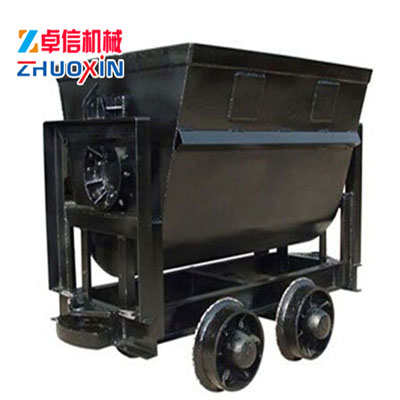

KFU0.75-6翻斗式礦車的構造組成
翻斗式礦車是礦山中輸送煤碳、礦石和碴石等散狀物料的窄軌鐵路搬運車輛,一般須用機車或絞車牽引。廣泛適用于煤礦、鐵礦、磷礦等井下和地面煤、矸石等運輸,是煤礦等常用運輸設備。
KFU0.75-6翻斗式礦車主要有車箱、車架、開式輪對、連接插銷、連接鏈、翻轉軌、緩沖裝置、軸卡等組成
1、車箱:由箱體板、端板、角鋼、帶鋼等焊接組成。材料的機械物理性能不低于Q235-A鋼。KFU0.75-6翻斗式礦車車箱鋼板及型鋼鉚焊前應校平直,車箱制成后表面的平面度不得超過3‰(小于1000mm按1000mm計算),但最大不得超過6mm。車箱口兩對角線之差不得大于6mm。兩端翻轉軌應對稱于車箱縱向中心面安裝,其對稱度公差為4mm,其上下位置尺寸偏差亦不得大于2mm。
2.車架為一金屬結構,能承受牽引力、自動力、礦車之間的碰撞力和鋼軌沖擊力,由槽鋼、碰頭座、軸卡等焊接組成。KFU0.75-6翻斗式礦車車架用型鋼應在鉚焊前進行校直、其直線度不得大于1.5,車架制成后兩對邊應相互平行,其平行度公差為邊長的2,車架平面度公差為車架長度(不包括緩沖器)的2‰,但最大不得大于5mm。車架制成后,四軸架支承面應在同一平面上,同一軸上的兩軸架中心面應垂直于車架縱向中心面。車架上同一側兩軸架(軸卡或有垂直緩沖彈簧的軸架導框)中心線間距離與相對側兩軸架中心線間距離之差不得超過2mm,兩對角軸架間的距離之差不得大于3mm)。KFU0.75-6翻斗式礦車車架牽引裝置的中心面應對稱于車架縱向中心面,其對稱度公差為不大于6mm。
3.翻轉架應對稱于底架縱向中心面安裝,翻轉架內側面應垂直于底架水平面,其垂直度公差為翻轉架高度的5‰,兩翻轉架內側面應相互平行,其平行度公差為3mm。
4.開式輪對:由車輪、軸、軸承等組成。輪對裝配前,應清理鐵屑和堵塞物,并清洗各零件;
5、軸承裝配時,應采用無沖擊負荷的方法壓入;裝入軸承后,車輪轉動靈活。車輪踏面硬度表面熱處理硬度為≥40HRC。輪對密封裝置嚴密可靠。
影響KFU0.75-6翻斗式礦車使用的因素有哪些?
開采礦山離不開很多機械設備來完成,在 礦山中常用的運輸設備是礦車,構造簡單,使用方便,工作效率高,KFU0.75-6翻斗式礦車的使用在煤礦行業中奠定了其發展的基礎,相信在今后的發展中我們會越來越好,通過我們的努力帶領大家走向光明未來。
影響KFU0.75-6翻斗式礦車使用的因素有哪些?
(1)井上下運輸線路較長,主要運輸大巷及上下山運輸線路遠達到6km左右,運輸設備設施較多,運輸環節較為復雜。
(2)采掘各單位施工地點物料卸車不及時,存在壓死車現象。
(3)采掘巷道車場存放礦車數量一般為2-6輛,礦車使用數量須符合現場實際,過多會影響礦車的周轉,過少會影響各施工地點的正常生產,礦車投入數量需要進行測算。
(4)采區車場設計如果出現不合理現象,也會存在影響車輛運輸?shù)膯栴}。
(5)運輸調度不合理,物料車供應及矸石車升井不及時,導致礦車周轉慢。
KFU0.75-6翻斗式礦車有幾部分構成?
作為礦山的運輸設備,當然離不開翻斗式礦車,操作方便,運轉靈活,是煤炭礦工開采必備的條件之一,有了它可以減少工人們工作時的壓力。
KFU0.75-6翻斗式礦車結構簡單,堅固耐用,只要人力打開止動板就能很容易地卸下物料。
翻斗式礦車相對來說自動化程度很高,輪軸采用了滾柱軸承,有效地減少了運行阻力,因此用機車或人力均能牽引或推動。
翻斗礦車不需用任何輔助設施,可左右自動翻轉,使用靈活、輕便。
KFU0.75-6翻斗式礦車結構組成
KFU0.75-6翻斗式礦車是由車箱、車架、緩沖碰頭、輪軸等組成。
1、車箱由箱板、端蓋、口邊角鋼等焊接組成。
2、車架由槽鋼、翻斗式礦車-角鋼、碰頭、軸卡等焊接組成。
3、輪對由車輪、軸、軸承等組成。
4、連接插銷由Φ40mm優質碳結元鋼,手提環焊接組成。
KFU0.75-6翻斗式礦車使用標準
為規范翻斗式礦車使用,從而保證礦車完好,翻斗式礦車使用之前首先要了解礦車完好標準規定,按照規章制度來檢查及其維護礦車,進而提升運輸安全,以下是我為用戶整理的關于翻斗式礦車保持完好的標準。
1、KFU0.75-6翻斗式礦車的礦車輪對完好標準
礦車運行平穩,在水平軌道上4個車輪有1個不與軌面接觸時,其間隙不大于3mm。車輪不得有裂紋,輪緣磨損余厚不小于13mm,踏面磨損余厚,1t及以下礦車不小于6mm。車輪定期注油,轉動靈活。車輪端面擺動量:滾動軸承不超過2mm;圓錐滾柱軸承不超過3mm。
2、KFU0.75-6翻斗式礦車連接裝置完好標準
1)礦車的車梁、碰頭、插銷的安全系數不小于10;連接鉤環和插銷的磨損量不超過原尺寸的15%。鏈環、插銷彎曲不超過鏈、銷直徑的10%。
2)鑄鋼碰頭無裂紋,彈簧無斷裂或發生變形。彈性碰頭的伸縮長度為10~30mm。
3、翻斗式礦車車箱與底梁完好標準
1)車箱大于50mm破洞不超過1處,各部凹凸深度不大于50mm,裂紋長度不超過100mm,上口對角長度差不大于50mm。
2)底梁不得有開焊和裂紋,碰頭鉚釘不得松動,其它部位鉚釘、螺栓松動數不超過總數的10%。
KFU0.75-6翻斗式礦車其它要求:
1、
KFU0.75-6翻斗式礦車質保期三個月。質保期內若出現質量問題,若屬乙方質量問題由乙方負責免費修復或換貨處理。
2、交貨使用三個月內礦車焊接質量、輪對、軸承等有質量問題由乙方修復。
翻斗式礦車的三連環技術要求
使用條件:井下重載礦車連接。
型號規格:φ30
KFU0.75-6翻斗式礦車技術參數及標準
各技術尺寸:見附圖(此圖只繪出單環,按照單環尺寸制作成三連環)
三環環選用材料其抗沖擊、拉伸、彎曲性能好。要求經模鍛成型,中間不允許有接縫。
按照國家標準和規范進行設計、制造、檢驗和驗收。
礦車其它要求:
隨貨提供連環材質證明書以及連環探傷質量檢測報告一份。
