不銹鋼HQL52996M/PC304雙向拉繩開關輸送帶保護裝置

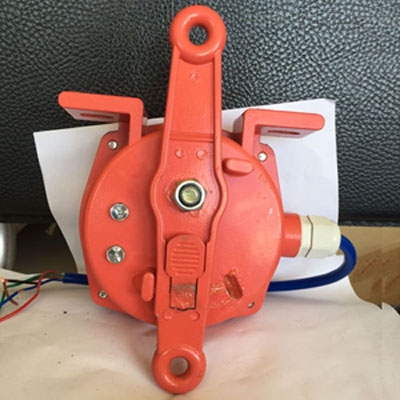

不銹鋼HQL52996M/PC304雙向拉繩開關

不銹鋼HQL52996M/PC304雙向拉繩開關分Ⅰ型Ⅱ型兩種型號，Ⅰ型動作后自動復位。Ⅱ型動作后有自鎖裝置（鎖定銷），需要手動拉出復位后開關才能重新使用。本件為雙向動作，拉繩臂兩端均可安裝拉繩，當膠帶機運行出現故障需要停機時，現場工作人員拉動拉繩，使轉臂轉過一定的角度，觸動工作開關后能同時發出和停機兩組信號，達到預防和控制設備及操作員的目的。

訂購咨詢

山東卓信電氣有限公司生產不銹鋼HQL52996M/PC304雙向拉繩開關

不銹鋼HQL52996M/PC304雙向拉繩開關產品說明

拉線開關用于皮帶機的緊急停機，雙向拉繩開關安裝與接線1、拉繩開關成對安裝在膠帶機左右兩側，安裝支架與膠帶機中間架用螺栓，其位置應低于膠帶及便于現場工作人員使用。兩臺拉繩開關之間相距50m左右為宜。2、拉繩推薦采用覆塑鋼絲繩，（或普通鋼線繩1XW19-4(5)-150,絲直徑4-5mm均可）。絲繩用繩卡（6KTH）固定，每隔3m左右安裝一個托環，以免鋼絲繩繞度過大，保證拉繩動作可靠。在滿足開關正常工作的前提下，盡可能拉緊繩索，減少鋼絲繩垂度。3、對于爬坡段膠帶機，應盡量縮短開關間距，及拉繩長度。4、接線：拉繩開關出廠時配有長度1.2m四芯橡套電纜,芯線上配有1、2、3、4線號，其中1、2為常開接點，3、4為常閉接點。，鋼絲繩一端固定在一個固定的吊環上，另一端固定在開關臂桿上，開關到固定端的距離通常不超過30米，兩開關之間的距離通常不超過60米，向上或向下拉動的力促使臂桿轉動到了位置，觸動微動開關并鎖定直到人工手動復位。

不銹鋼HQL52996M/PC304雙向拉繩開關技術規格

A、型號：SPS-2

B、開關額定值：SPT開關，10A/500V

C、殼體：防風雨外殼

、鎖定角度：20

E、操作力：38Kg

F、開關間zui大距離：48米（水平）、36米（傾斜），每3米纜繩有一支撐

G、導線開口：二個，螺絲孔3/4″-14NPT

不銹鋼HQL52996M/PC304雙向拉繩開關特點

A、拉線開關是雙向觸動的，既可安裝在輸送機中間的位置，DLK2-15B-H拉繩開關俗稱“緊急停機開關”。作用于帶式輸送現場需要停機時，通過開關動作使輸送機停機。拉繩開關分為手動復位和自動復位兩種，需要達到國家規定IP等級。雙向拉繩開關自動復位：動作后后能自動回到初始位置，可能會造成誤差啟動。手動復位：動作后有自鎖裝置能保持在操作位置上，需要手動操作復位手柄可使其返回初始位置。拉繩開關是帶式輸送機必備的安全保護裝置，防止事故的擴大而帶來重大損失。雙向拉繩開關由于安裝方便,開關轉換可靠,在帶式運輸現場得到廣泛的應用. 雙向拉繩開關安裝和調整拉繩開關應安裝在輸送機兩邊具有檢修通道的地方，安裝位置應確保檢修人員在緊急情況下操作方便。，也可安裝在其兩端。

B、通用的安裝設計使拉線開關既可安裝在輸送機縱梁頂部，也可安裝在其兩側。

C、堅固的鑄鋁外殼，防護等級為NEMA4，特殊的環境可選擇特殊的表面處理。

、整體式蓋板使得接線及開關調整方便簡單，而不用拆卸，開關結構件設計緊湊。

E、醒目的黑色臂桿襯托或白色殼體，雙向拉繩開關注意事項1．產品外殼設有接地端子，用戶在安裝使用時必須可靠接地。2．安裝現場應不存在對鋁合金有腐蝕作用的有毒氣體。3．產品的維修必須在安全場所進行，或當現場確認無可燃性粉塵存在時方可進行。4．本拉繩開關外殼必須保持清潔，粉塵堆積厚度不大于3mm。，易于辨別或正常狀態。

應用范圍

A、常規皮帶輸送機

B、索道支撐輸送機

C、裙邊皮帶輸送機

、輪船裝卸系統

E、斗式提升機

F、包裝生產線

G、堆/取料機系統、起重機、挖掘機

產品型號

拉繩開關   RNS-II

跑偏開關   PNS-II

速度檢測儀H-S-CAC220V,IP651常開1常閉

兩級跑偏開關GRPP-PT-01-I

雙向拉繩開關GRLS-P-02

速度檢測儀-H-F

縱向撕裂檢測裝置-ZL-B-Ⅱ

雙向拉繩開關-HFKLT2-II－2A-220V/380V

堵塞開關-LM

平層感應開關CLJ-E80-50ANA防水型

接近開關bi4-m12-ap6x-h1141-接插尾線

接近開關^SJM12A3-10J/K3

，雙向拉繩開關YF-BLKT-II采用國際領先的不銹鋼雙軸承傳動結構避免了開關動作時傳動軸直接摩擦殼體或軸套，造成間隙增大，出現密封不嚴或者卡死的情況，大幅延長雙向拉繩開關使用壽命;殼體表面精工烤漆，不易脫落無異味；傳動軸采用不銹鋼材質強度高，雙向拉繩開關表面光滑；操作桿精鑄成型，避免焊接，內置銅質襯套，整體光潔強度高等等。BLKT-II雙向拉繩開關具有壽命長、靈活實用、安全可靠、檢修方便等特點。當維修人員沒有撤離或尚存在其它異常情況時，只要將拉繩開關鎖定在停機位置，就不用擔心膠帶機被誤啟動，維修人員的安全也就有了保障。卓信電氣是一家主要生產輸送設備全套產品的生產廠家，主營雙向拉繩開關，兩級跑偏開關，打滑開關，溜槽堵塞開關，縱向撕裂開關、料流檢測器、傾斜開關，井筒開關，氣缸磁性開關，防爆磁性開關、接近開關，光電開關。
