BQW(S)礦用隔爆型排污排沙潛水電泵產品介紹

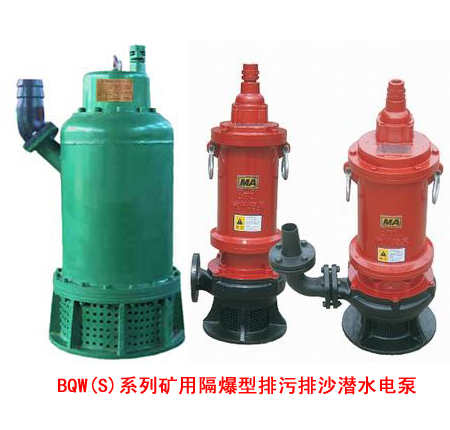

BQW(S)礦用隔爆型排污排沙潛水電泵,是泵和電動機組合一體的電力排灌設備,外型美觀,結構簡單,密封性能好,性能穩定,壽命長,安裝使用方便,且可以長期在水下連續作業,被廣泛用于煤礦立井、斜井及井底散煤泥地自動化排水。內裝式電泵,水由電動機夾層中流過,有效的延長了電泵的使用壽命;外裝式電泵,葉輪采用雙流道大過流結構,運行平穩,排污能力強,防纏繞,無堵塞現象,并且有體積小,重量輕,攜帶方便的特點。
BQW(S)礦用隔爆型排污排沙潛水電泵嚴格根據煤炭行業標準MT/T671-2005《煤礦用隔爆型潛水電泵》、中華人名共和國國家執行標準GB3836-2000《爆炸性氣體環境用電氣設備》設計制作,電動機采用Y型干式隔爆型三相異步電動機,具有啟動轉矩大、運行性能好、噪聲低、體積小、重量輕、維護方便等特點,以及優良的隔爆結構性能和較高的防護等級,適用于含有甲烷或煤塵等爆炸性氣體環境、有爆炸危險的礦井下采掘面及巷道等場所與水泵配套使用。 BQW(S)礦用隔爆型排污排沙潛水電泵采用O形橡膠密封圈作為靜密封,結構性能好,采用橡膠硫化曲線控制技術保障了O型圈耐潮防老化的質量及密封性能。動密封采用兩套機械密封,并有油室隔離保護,有效地為轉動摩擦副提供潤滑,形成流體膜潤滑保護,同時釋放在運動過程中積聚的熱量,從而延長了機械密封的使用壽命,確保了密封性能。 BQW(S)礦用隔爆型排污排沙潛水電泵的流體部件材質采用耐磨合金鑄鐵,水泵部分采用流體機械設計及平衡技術,有效的延長了電泵的使用壽命。
BQW(S)礦用隔爆型排污排沙潛水電泵是在國際先進隔爆潛水排污泵技術的基礎上,根據國家標準進行設計生產的新型防爆設備。該泵由隔爆型電動機和下泵同軸組成裝式潛水排污泵,外殼防護等級為IP68。它適用于有甲烷或煤塵爆炸性氣體混合物的煤礦、化工、石油等行業中安全排放及其他防爆場所使用。徹底解決了普通潛水排污泵無特別防爆裝置的危險性,濃漿泵不能抽吸體積較大的顆粒,以及污水泵易堵塞的難題。
BQW(S)礦用隔爆型排污排沙潛水電泵其結構特點,如下:
BQW(S)礦用隔爆型排污排沙潛水電泵,隔爆型電動機位于電泵的上部,隔爆型電動機的絕緣等級為F級。軸封為回轉式密封環和雙端面機械密封組合而成,回轉式密封環即可以防止泥漿的侵入又可減少泵壓直接加在機械密封上,起到了第一道密封防線作用,雙端面機械密封為二組,第一組在泵側為初始密封用來密封污水,第二組在電機側為二次密封,用來對潤滑油進行泄漏密封,全套機械密封浸在20號汽輪機油中起到密封的冷卻和潤滑作用。
BQW(S)礦用隔爆型排污排沙潛水電泵防爆要點:
A、如電泵內部的爆炸性混合產生爆炸時,隔爆外殼不損壞,并且內部爆炸不能通過隔爆接合面,引起外部爆炸性混合物爆炸。
B、組成隔爆外殼的零件均按GB3836第1、2、3項規定逐件作水壓試驗,以保證能承受內部最大的爆炸壓力。
C、各零部件間的隔爆接合面,長度間隙,粗糙度均符合GB3836.2的規定。
D、連接隔爆外殼的螺栓均裝有防松彈墊墊圈。螺栓頭部設在保護環內,防止自行脫落。
E、機座、上蓋、軸、前軸蓋、接線盒蓋、接線座、接線螺桿、接線套均是防爆零件。隨機附帶10米防爆電纜。
BQW(S)礦用隔爆型排污排沙潛水電泵結構特點
BQW(S)礦用隔爆型排污排沙潛水電泵嚴格根據煤炭行業標準MT/T671-2005《煤礦用隔爆型潛水電泵》、中華人名共和國國家執行標準GB3836-2000《爆炸性氣體環境用電氣設備》設計制作,電動機采用Y型干式隔爆型三相異步電動機,具有啟動轉矩大、運行性能好、噪聲低、體積小、重量輕、維護方便等特點,以及優良的隔爆結構性能和較高的防護等級,適用于含有甲烷或煤塵等爆炸性氣體環境、有爆炸危險的礦井下采掘面及巷道等場所與水泵配套使用。
BQW(S)礦用隔爆型排污排沙潛水電泵采用O形橡膠密封圈作為靜密封,結構性能好,采用橡膠硫化曲線控制技術保障了O型圈耐潮防老化的質量及密封性能。動密封采用兩套機械密封,并有油室隔離保護,有效地為轉動摩擦副提供潤滑,形成流體膜潤滑保護,同時釋放在運動過程中積聚的熱量,從而延長了機械密封的使用壽命,確保了密封性能。
電泵的流體部件材質采用耐磨合金鑄鐵,水泵部分采用流體機械設計及平衡技術,有效的延長了電泵的使用壽命。
BQW(S)礦用隔爆型排污排沙潛水電泵用途
含有甲烷或煤塵爆炸危險的煤礦井下采掘工作面排水
煤礦立井、斜井施工排水
礦井無水倉井底主排水
主井井底散煤倉自動排水
老塘、無人區涌水自動排水
煤礦井下含有煤塵、泥沙等較小固體顆粒的地下水排放
清水倉排水
救災搶險排水
城市環境系統中污水排放處理
使用條件
輸送介質溫度應不超過40℃
含固體顆粒的介質、其體積濃度一般不超過2%
輸送介質pH值在4~10范圍內
工作環境溫度0~40℃
水泵潛入水深值不超過5m
介質中固體最大粒直徑不大于水泵流道過流斷面最小尺寸的50%
BQW(S)礦用隔爆型排污排沙潛水電泵用途
  含有甲烷或煤塵爆炸危險的煤礦井下采掘工作面排水,煤礦立井、斜井施工排水,礦井無水倉井底主排水,主井井底散煤倉自動排水,老塘、無人區涌水自動排水,煤礦井下含有煤塵、泥沙等較小固體顆粒的地下水排放,清水倉排水,救災搶險排水,城市環境系統中污水排放處理.適用于煤礦井下有甲烷(俗稱瓦斯)和煤塵爆炸危險的場所,輸送含有泥沙、煤泥、煤矸石、煤渣、纖維物等不溶固相物的混合污水。也可適用于建筑樓宇、醫院、住宅小區、市政工程、道路交通及其施工,工廠排污、小型污水處理等場合排送含有固體顆粒、長纖維的廢水、雨水、污水。
BQW(S)礦用隔爆型排污排沙潛水電泵使用條件
  輸送介質溫度應不超過40℃,含固體顆粒的介質、其體積濃度一般不超過2%,輸送介質pH值在4~10范圍內,工作環境溫度0~40℃,水泵潛入水深值不超過5m,介質中固體最大粒直徑不大于水泵流道過流斷面最小尺寸的50%.
BQW(S)礦用隔爆型排污排沙潛水電泵注意事項:
1、為了保證電泵使用的安全性和可靠性,使用時應配用本公司專用防爆控制箱;
2、請配用與泵口徑相匹配的輸水管,并牢靠固定;
3、電泵的防爆控制箱應接在電壓和頻率相符合的電源上使用,電壓波動容許值為額定電壓的±10%;
4、電泵起動后,注意葉輪的轉向是否正確,如轉向不對應及時處理;
5、注意電泵使用時,不得埋入土沙中,出水管不得讓土沙阻塞,使用時最好用懸吊等方法使用。泵底部離開土沙。不允許橫放著地,更不能陷入污物中,停止使用時應將水泵吊起離水并清洗。
6、移動電泵時,應切斷電源,并不得用力提拉絕緣電纜,電泵運轉時人不得接觸水源;
7、電泵出現故障時,應及時檢查,分析電泵發生故障的原因,采取措施排除故障后,方可繼續使用。
BQW(S)礦用隔爆型排污排沙潛水電泵使用維護:
1、定期在電纜線的端部測定電泵的絕緣電阻,其絕緣電阻必須在1兆歐以上,否則須拆機維修;
2、 BQW(S)礦用隔爆型排污排沙潛水電泵在電動機和泵之間的軸封裝置由雙端面機械密封與回轉式密封環組成。但在維護時應檢查如發現潤滑混濁,變黑或含水多則應拆機檢查。潤滑油應定期更換(潤滑油為20號汽輪機油,油量為油室容積的85%)
3、隔爆電機原則上不允許隨意拆卸,如隔爆電機出現故障時,可返廠維修,用戶有必要拆卸時,應注意保護隔爆面,不得損壞,維修后應不低于GB3836第1、2、3項有關規定。
編號 型號 流量 揚程 額定功率 額定電壓 同步轉速 出水口徑
m3/h m kw v r/min mm
1 BQW25-15-2.2 25 15 2.2 380/660 3000 50
2 BQW10-28-2.2 10 28 2.2 380/660 3000 50
3 BQW15-25-2.2 15 25 2.2 380/660 3000 50
4 BQW30-10-2.2 30 10 2.2 380/660 3000 65
5 BQW15-30-3 15 30 3 380/660 3000 50
6 BQW20-25-3 20 25 3 380/660 3000 50
7 BQW30-15-3 30 15 3 380/660 3000 65
8 BQW50-10-3 50 10 3 380/660 3000 80
9 BQW15-40-4 15 40 4 380/660 3000 50
10 BQW25-30-4 25 30 4 380/660 3000 50
11 BQW30-20-4 30 20 4 380/660 3000 65
12 BQW50-15-4 50 15 4 380/660 3000 65
13 BQW12-60-5.5 12 60 5.5 380/660 3000 50
14 BQW20-40-5.5 20 40 5 380/660 3000 50
15 BQW30-30-5.5 30 30 5.5 380/660 3000 65
16 BQW50-20-5.5 50 20 5.5 380/660 3000 80
17 BQW12-75-7.5 12 75 7.5 380/660 3000 50
18 BQW20-50-7.5 20 50 7.5 380/660 3000 50
19 BQW35-35-7.5 35 35 7.5 380/660 3000 65
20 BQW50-25-7.5 50 25 7.5 380/660 3000 80
21 BQW20-65-11/N 20 65 11 660/1140 3000 50
22 BQW40-45-11/N 40 45 11 660/1140 3000 65
23 BQW50-30-11/N 50 30 11 660/1140 3000 80
24 BQW75-22-11/N 75 22 11 660/1140 3000 100
25 BQW80-20-11 80 20 11 660/1140 3000 100
26 BQW100-15-11 100 15 11 660/1140 3000 100
27 BQW35-60-15/N 35 60 15 660/1140 3000 65
28 BQW40-50-15/N 40 50 660/1140 3000 65
29 BQW60-30-15/N 60 30 660/1140 3000 80
30 BQW20-80-15/N 20 80 660/1140 3000 50
31 BQW80-25-15 80 25 660/1140 3000 100
32 BQW100-22-15 100 22 660/1140 3000 100
33 BQW20-100-18.5/N 20 100 660/1140 3000 50
34 BQW30-80-18.5/N 30 80 660/1140 3000 65
35 BQW35-70-18.5/N 35 70 660/1140 3000 65
36 BQW65-36-18.5/N 65 36 660/1140 3000 80
37 BQW100-30-18.5 100 30 660/1140 3000 100
38 BQW25-108-22/N 25 108 660/1140 3000 65
39 BQW40-80-22/N 40 80 660/1140 3000 65
40 BQW50-60-22/N 50 60 660/1140 3000 80
41 BQW75-42-22/N 75 42 660/1140 3000 100
42 BQW100-35-22 100 35 660/1140 3000 100
43 BQW130-25-22 130 25 660/1140 3000 100
44 BQW30-130/2-30/N 30 130 660/1140 3000 65
45 BQW50-100/2-30/N 50 100 660/1140 3000 80
46 BQW75-58-30/N 75 58 660/1140 3000 100
47 BQW125-38-30/N 125 38 660/1140 3000 100
48 BQW30-150/2-37/N 30 150 660/1140 3000 65
49 BQW50-120/2-37/N 50 120 660/1140 3000 80
50 BQW60-100/2-37/N 60 100 660/1140 3000 80
51 BQW75-82/2-37/N 75 82 660/1140 3000 100
52 BQW70-100/2-45N 70 100 660/1140 3000 100
53 BQW50-150/20-45N 50 150 660/1140 3000 80
54 BQW130-60/2-45N 130 60 660/1140 3000 100
55 BQW30-170/2-45N 30 170 660/1140 3000 65
56 BQW120-80/2-55N 120 80 660/1140 3000 100
57 BQW70-130/2-55N 70 130 660/1140 3000 100
58 BQW200-60/2-55N 200 60 660/1140 3000 150
59 BQW50-170/2-55N 50 170 660/1140 3000 80
60 BQW100-100/2-75N 100 100 660/1140 3000 100
61 BQW70-150/2-75N 70 150 660/1140 3000 100
62 BQW50-200/3-75N 50 200 660/1140 3000 80
63 BQW200-70/2-75N 200 70 660/1140 3000 150
64 BQW80-180/2-90N 80 180 660/1140 3000 100
65 BQW300-50/2-90N 300 50 660/1140 3000 150
66 BQW200-80/2-90N 200 80 660/1140 3000 100
67 BQW50-240/2-90N 50 240 660/1140 3000 100



濟寧市卓信機械設備有限公司專業生產各種BQW防爆排污排沙潛水泵,F(xiàn)WQB風動渦輪潛水泵,BQW防爆排污排沙潛水泵的主要型號有:2.2KW排污排沙潛水電泵,3KW排污排沙潛水電泵,4KW排污排沙潛水電泵,5.5KW排污排沙潛水電泵,7.5KW排污排沙潛水電泵,11KW排污排沙潛水電泵,15KW排污排沙潛水電泵,18.5KW排污排沙潛水電泵,22KW排污排沙潛水電泵,30KW排污排沙潛水電泵,37KW排污排沙潛水電泵,45KW排污排沙潛水電泵,55KW排污排沙潛水電泵,75KW排污排沙潛水電泵,90KW排污排沙潛水電泵,110KW排污排沙潛水電泵,132KW排污排沙潛水電泵,160KW排污排沙潛水電泵,185KW排污排沙潛水電泵,200KW排污排沙潛水電泵等品種多、規格全、整機到配件及輔助材料配套齊全、經營的產品實行三包、數量充足,價格優惠,歡迎訂購!

濟寧市卓信機械設備有限公司生產的BQW(S)礦用隔爆型排污排沙潛水電泵數年來以優質的質量,良好的售后服務,贏得廣大客戶的喜愛!
