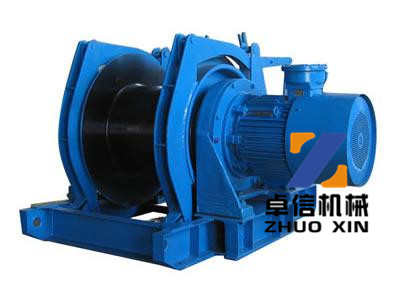

TJD-0.5調度礦用絞車

    JD礦用調度絞車的工作機構為卷筒纏繞式,傳動型式為行星齒輪傳動。調度絞車又名JD調度絞車,礦用調度絞車,JD-1(11.4)絞車,JD-1.6(25)絞車,JD-2.5(40)絞車,JD-3(45)絞車,防暴絞車調度絞車為隔爆型,供礦井井下或地面裝載調度編組礦車及在中間巷道托運礦車和其他輔助搬運之用。JD調度絞車采用行星齒輪傳動,絞車具有結構緊湊、剛性好、效率高、安裝移動方便、起動平穩、操作靈活、制動可靠、噪音低等特點。

    JD系列調度絞車是由電動機、卷筒裝置、剎車裝置、深度指示器、底座、護罩等部分組成。JD系列調度礦用絞車均為隔爆型,供礦井下或地面裝載調度編組礦車及在中間巷道拖運礦車和其他輔助搬運之用。該系列JD調度絞車均采用行星齒輪傳動,絞車具有結構緊湊、剛性好、效率高、安裝移動方便,起動平穩、操作靈活、制動可靠、噪音低等特點。

    JD系列調度礦用絞車均為隔爆型,供礦井下或地面裝載調度編組礦車及在中間巷道拖運礦車和其他輔助搬運之用。JD系列絞車均采用行星齒輪傳動,JD礦用調度絞車具有結構緊湊、剛性好、效率高、安裝移動方便,起動平穩、操作靈活、制動可靠、噪音低等特點。

    JD調度絞車的傳動采用了兩組內齒輪傳動付和一組行星齒輪系。電機齒輪與小內齒輪組成一對內齒輪付。連軸齒輪與另一小內齒輪又組成一對齒輪付。JD調度礦用絞車另一個連軸齒輪為太陽輪,與裝在大齒輪架上的兩個行星齒輪相嚙合,兩個行星齒輪與大內齒輪嚙合。JD系列調度礦用絞車電動機運轉后,若剎緊大內齒輪上的剎車帶(塊),同時使卷筒松閘。此時,行星齒輪一面繞著心軸自轉,一面繞著太陽輪公轉。在行星齒輪帶動下,通過齒輪架帶動卷筒旋轉進行工作。

    JD-1調度絞車主要用于煤礦井下調度礦車或輔助牽引之用,亦可用于礦山地面、冶金礦場或建筑工地等進行調度和其他運輸工作。JD調度絞車配有隔爆電氣設備,可用于煤塵及瓦斯的礦井中。JD-1調度絞車對環境溫度、濕度、及海拔高度的要求:溫度-10℃— +40℃,濕度不得超過95%,海拔高度不得超過1000米。

    JD調度絞車工作原理:電機齒輪與軸齒輪相連,軸齒輪帶動小齒輪架上的三個小行星輪旋轉,小行星輪與小內齒輪嚙合,三個小行星輪除了做自轉外,還要圍繞軸齒輪公轉,即JD系列調度礦用絞車帶動了小齒輪架旋轉,小齒輪架與雙聯齒輪相聯,從而使雙聯齒輪旋轉,于是帶動大行星輪轉動,此時可有下列三種狀態:

    如果JD系列調度礦用絞車左剎車閘剎住卷筒,右剎車閘松開,大內齒輪因與卷筒相聯接, 故不旋轉,大行星輪除做自傳外,還要公轉,同時通過大齒輪架帶動右剎車制動輪旋轉,重物因卷筒靜止,被停留在某一位置,此為停止?fàn)顟B(tài)。如果JD系列調度礦用絞車左剎車閘松開,右剎車閘剎住制動輪,大行星輪只有自轉,通過大內齒輪帶動卷筒旋轉起來,即可進行牽引,此時稱為工作狀態。如果JD系列調度礦用絞車開啟電機使電機反轉,稱為工作下放狀態。在起動和停止時,以及在重物下放中為調節卷筒轉速,可利用兩剎車裝置交替剎緊和松開進行調節。

    JD-1調度礦用絞車產品介紹:JD-1調度絞車均為隔爆型,供礦井下或地面裝載調度編組礦車及在中間巷道拖運礦車和其他輔助搬運之用。JD-1調度絞車均采用行星齒輪傳動,絞車具有結構緊湊、剛性好、效率高、安裝移動方便,起動平穩、操作靈活、制動可靠、噪音低等特點。

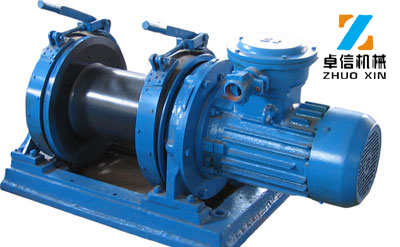

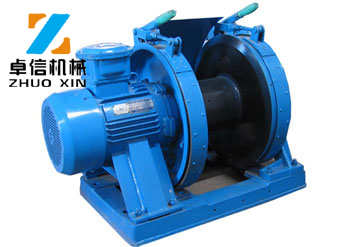

JD-1調度礦用絞車

JH回柱礦用絞車

   回柱絞車又稱慢速絞車,是供煤礦井下采煤工作面回柱放頂之用。由于它的高度較低重量又輕,特別適用于薄煤層和急傾斜煤層采煤工作面,以及各種采煤工作面回收沉入底板或被矸石壓埋的金屬支柱。隨著機械化采煤程度的提高,JH回柱絞車越來越多地被廣泛用于機械化采煤工作面,作為安裝、回收牽引各種設備和備件之用。主要型號有:JH-5、JH-8、JH-14、JH-20、JH-30。產品均應有煤安標志。

    JH系列回柱礦用絞車系列均具有隔爆性能,JH-5回柱礦用絞車主要用于礦井下回柱放頂,亦可作運料、移溜槽等輔助牽引工作。JH-5回柱礦用絞車均采用球面蝸輪副傳動,具有結構緊湊、外型尺寸小,均能整機下井;JH系列回柱礦用絞車結構對稱布置,呈長條形,底座呈雪撬狀,故在井下自移平穩靈便;絞車重心低,底座剛性好,既可打頂柱,又可安設地錨,因此安裝方便,運轉平穩、安全可靠。

    JH回柱絞車具有隔爆性能,用于礦井下回柱放頂,亦可作運料、移溜槽等輔助牽引工作。JH回柱絞車采用球面蝸輪副傳動,具有結構緊湊、外形尺寸小,均能整機下井,JH回柱絞車結構對稱,呈長條形,底座呈雪撬狀,在井下自移平穩靈便;絞車重心低,底座剛性好,可打頂柱,可安設地錨,安裝方便、運轉平穩、安全可靠。JH系列回柱絞車主要供煤礦井下回柱放頂之用。特別適用于薄煤層和急傾斜煤層采煤工作面,亦可用來拖運重物和調度車輛。

    JH回柱絞車的潤滑:機器的潤滑不僅關系著機器的正常工作,而且直接影響著機器的壽命,因此必須及時地更換和補充潤滑油。JH系列回柱礦用絞車使用的潤滑油的材質必須符合要求,且不得混入灰塵、污物、鐵屑及水等雜質。

    為了JH系列回柱礦用絞車潤滑蝸輪箱內的蝸桿蝸輪及滾動軸承,將HL-20齒輪油灌入蝸輪箱內,使油面經常浸著蝸輪下部的齒高,并且每天進行一次檢查,及時補充。蝸輪箱油質不許任意更改,否則會使油箱內油溫猛增、蝸輪磨損加劇,傳動效率降低。

    JH系列回柱礦用絞車常見故障與維修

    JH系列回柱礦用絞車在運行過程中,受到振動沖擊和其它的復合力較大,常會出現絞車卷筒軸承室磨損、軸承箱過渡齒輪軸孔磨損等問題。出現上述問題后,企業傳統解決辦法是補焊或刷鍍后機加工修復,但兩者均存在一定弊端:補焊時高溫產生的熱應力無法完全消除,易造成材質損傷,導致部件出現彎曲或斷裂;而電刷鍍受涂層厚度限制,容易剝落,且以上兩種方法都是用金屬修復金屬,無法改變“硬對硬”的配合關系,在各力綜合作用下,JH系列回柱礦用絞車仍會造成再次磨損。

    當代西方國家針JH系列回柱礦用絞車上述問題多使用高分子復合材料的修復方法,而應用較多的是美嘉華技術體系,其具有超強的粘著力,優異的抗壓強度等綜合性能。應用高分子材料修復,可免拆卸免機加工。既無補焊熱應力影響,修復厚度也不受限制,同時JH系列回柱礦用絞車所具有的金屬材料不具備的退讓性,可吸收設備的沖擊震動,避免再次磨損的可能,并大大延長設備部件的使用壽命,為企業節省大量的停機時間,創造巨大的經濟價值。

    JH回柱絞車該部分主要包括滾筒、軸承、擋油環、滾筒軸、軸承蓋、大齒輪、瓦座、密封罩托架等。先將擋油環、軸承裝在滾筒軸上,然后將大齒輪裝在滾筒上,再將滾筒與滾筒軸裝在一起。此時JH系列回柱礦用絞車可按第四節的滾頂在軸承內加注潤滑脂,裝好軸承蓋(兩軸承蓋不互換),再將密封罩托架裝在軸上,最后將瓦座及其他零件裝好,使其成為一個完整的部件。

    JH系列回柱礦用絞車以上兩個部件裝好后,即可進行總裝,先將蝸輪箱總成裝在底座上,再把大齒輪防護罩下體放好,繼而把滾筒總成裝在底座上,并使大齒輪與過橋齒輪達到正確嚙合,其后再講聯軸節與電機相聯。所有部件裝配、調整完畢后,裝上大齒輪防護罩上體,最后 JH-14A 裝上聯軸節防護罩、JH-14B 裝上制動裝置。并將各部位連接螺栓緊固。

    JH回柱絞車空運轉試驗后將鋼絲繩纏繞在滾筒上(絞車出繩方向:鋼絲繩應在滾筒上面),再進行負荷試驗,負荷試驗可在井下利用支柱作為負荷。試驗時,必須將絞車?yán)喂痰仨斣诘装迳,試驗?fù)荷應逐次增加。JH回柱絞車若用其他方法試驗時,應注意當(里層)負荷增加到9.7噸以上時,電機已處于超載運轉狀態故只能作瞬時運轉,JH回柱絞車每次試驗后檢查鋼絲繩及機器各部不得有殘余變形,應符合空載試驗的要求。負荷試車時,蝸輪箱的油溫最高不超過80℃ 。

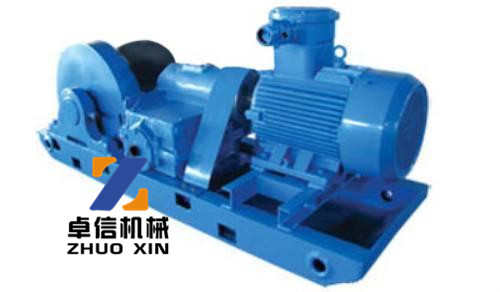

JH回柱礦用絞車

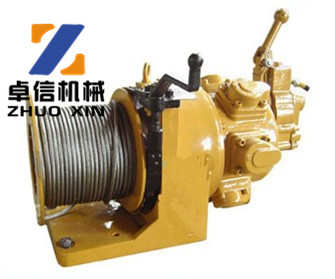

JQHS氣動絞車

    JQHS氣動絞車是以葉片式氣動馬達為動力,通過行星齒輪減速機傳遞動力至滾筒起吊重物。馬達和減速機分別連接滾筒的兩側,使絞車體積小、重量輕、結構緊湊、操作簡單、維修方便、在一定范圍內可實現無級調速,JQHS氣動絞車的制動是通過馬達制動實現的,剎車可靠。在沒有壓縮空氣的情況下可進行手動操作。

    JQHS氣動絞車的使用注意事項:1、先氣動電動機,然后傳動齒輪開始運轉。啟動前,應先剎住卷筒上的剎車帶,松開大齒輪上的剎把,這樣卷筒就不轉動,僅大內齒輪回轉。2、如果要開JQHS氣動絞車動卷筒,必須先完全松開卷筒上的剎車帶,再剎緊大內齒輪上的剎車帶。這時卷筒回轉并纏繞鋼絲繩進行工作。3、在氣動絞車工作進程中,如果要使氣動絞車暫停運轉,可以松開大內齒輪的剎車帶,再剎緊卷筒上的剎車帶。4、在開動JQHS氣動絞車時,兩個剎車不可同時剎車,否則容易造成電動機的燒毀。5、JQHS氣動絞車的卷筒剎車帶和軸承等溫度都不能超過70℃,如果溫度劇烈上升,必須立即停車檢查。6、為了防止灰塵侵入及JQHS氣動絞車潤滑油外溢,氣動絞車的密封裝置必須完整無損。7、為了確保JQHS氣動絞車操作安全,在開車前必須先檢查絞車的繩頭是否牢靠,還有傳動內部結構是否有破損或是咬住現象,以及內件有無過度磨損等情況。確認無誤后方可開車。

    JQHS氣動絞車操作及保養:1、不可任意拆除工具的零件后而操作,除了會影響作者的安全還會致使工具損壞。2、若工具略有故障或經使用不能達到原有功能時,不可再繼續使用,要立即檢查。定期(約每周一次) 檢查、保養JQHS氣動絞車,添加黃油(Grease) 于軸承等轉動部位,添加機油(Oil) 于氣動馬達部位。3、使用各式工具,務必遵照各種安全規定及使用說明操作。4、要選用適當?shù)?strong>JQHS氣動絞車工作,工具過大容易造成工作傷害,工具過小容易致使工具損害。5、進氣壓力于工具入口處(非空壓機之出氣壓力) 一般為90PSIG(6.2Kg/cm^2),過高、過低均有損工具之性能及壽命。

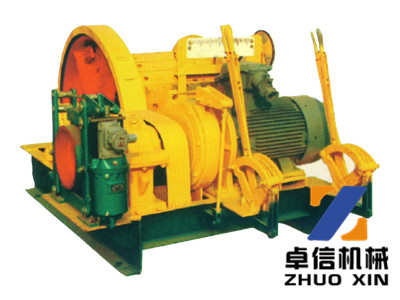

JTK1600礦用單剎提升絞車

    JTK系列礦用提升絞車可供煤礦、金屬礦及非金屬礦在傾斜巷道作升降物料和人員之用,也可作為小型豎井的提升設備。此外,還可在地下或地面作其它運輸及輔助工作。

    JTK系列礦用提升絞車主要由以下七部分組成:(1)電動機(2)聯軸器(3)制動閘(4)變速手把(5)減速箱(6)卷筒裝置(7)底座JTK-1.2×1提升絞車絞車主要用于煤礦,金屬礦,非金屬礦傾斜巷道和豎井井上作提升,JTK-1×0.8提升絞車下放物料之用也可用在其他場所作輔助提升設備備用。

    JTK1600礦用單剎提升絞車單筒快速絞車 雙筒快速絞車JTK-1200*1提升絞車,JTK-1600礦用提升絞車,JT-1600提升絞車,JT-1800礦用絞車,JTK礦用防爆提升絞車,JD調度絞車,JH回柱絞車,JZ鑿井絞車。產品名稱:JT提升絞車,JTK提升絞車,JTP提升絞車,JKB礦用防爆提升絞車

    JTK1600礦用單剎提升絞車主要包括滾筒、軸承、擋油環、滾筒軸、軸承蓋、大齒輪、瓦座、密封罩托架等。先將擋油環、軸承裝在滾筒軸上,然后將大齒輪裝在滾筒上,再將滾筒與滾筒軸裝在一起。此時JTK系列礦用提升絞車可按第四節的滾頂在軸承內加注潤滑脂,裝好軸承蓋(兩軸承蓋不互換),再將密封罩托架裝在軸上,最后將瓦座及其他零件裝好,使其成為一個完整的部件。

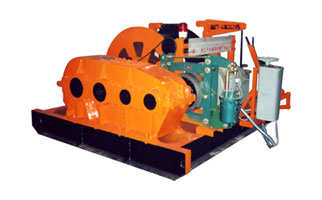

JTK-1200礦用提升絞車

濟寧市卓信機械設備有限公司所生產銷售的JD調度礦用絞車、JMB系列啟閉風門絞車、回柱礦用絞車、JQHS氣動絞車、JTK1600礦用單剎提升絞車、JTK1200礦用單剎提升絞車等均通過了國家和行業的相關質量體系認證,我們一直秉承“顧客至上,銳意進取”的經營理念,堅持為廣大客戶提供優質的服務。歡迎廣大新老客戶惠顧!我們以用戶為上帝,竭誠為煤礦生產者、建設者服務是我們的職責和愿望。提供一流的質量,一流的信譽,一流的售后服務,滿足客戶的需求是我們的義務。

濟寧市卓信機械設備有限公司秉承山東人的豪爽與實誠,誠邀各位專家、領導來我公司考察、指導、賜教并期盼與您真誠合作,“追求卓越”永遠是我們的主題,我們將勵精圖治,再創高效,力爭以先進的技術,優良的產品質量,為煤礦企業提供多方位的服務。

濟寧市卓信機械設備有限公司是山東省最大的JD調度礦用絞車、JMB系列啟閉風門絞車、回柱礦用絞車、JQHS氣動絞車、JTK1600礦用單剎提升絞車、JTK1200礦用單剎提升絞車以及其它礦車的專業生產廠家,公司實力雄厚,質量可靠,服務周到,價格合理,數十年來一直受到國內外客戶的一致好評!我們真誠并期待與您合作……
