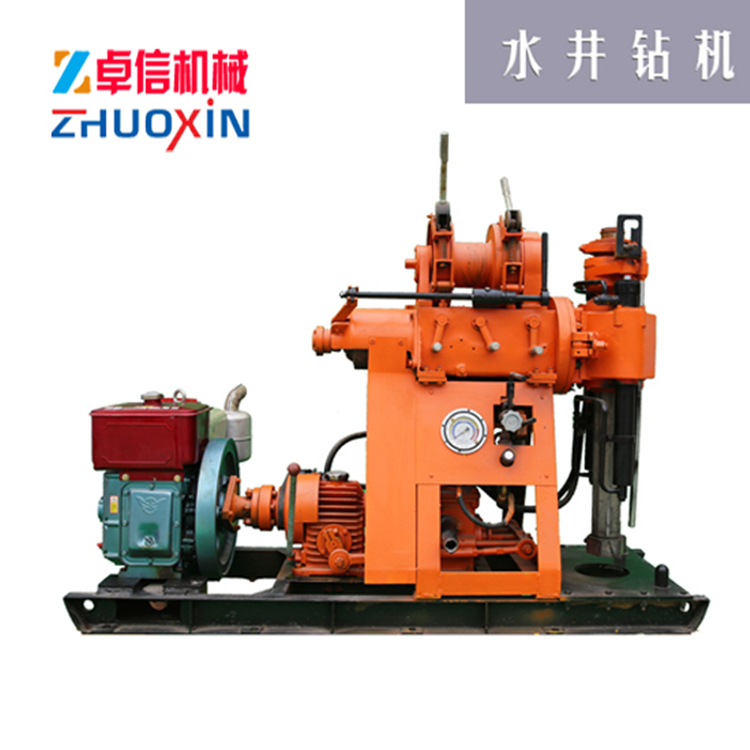

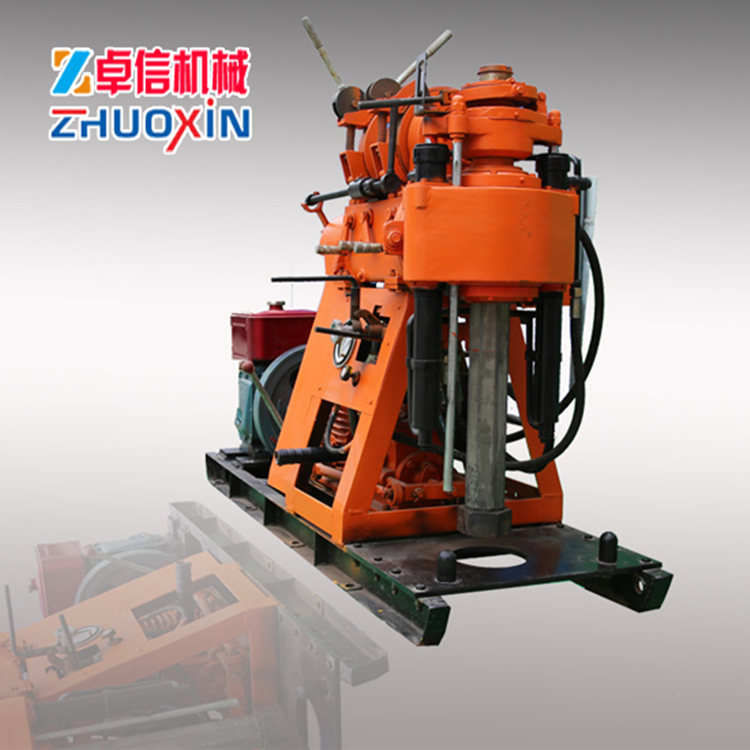

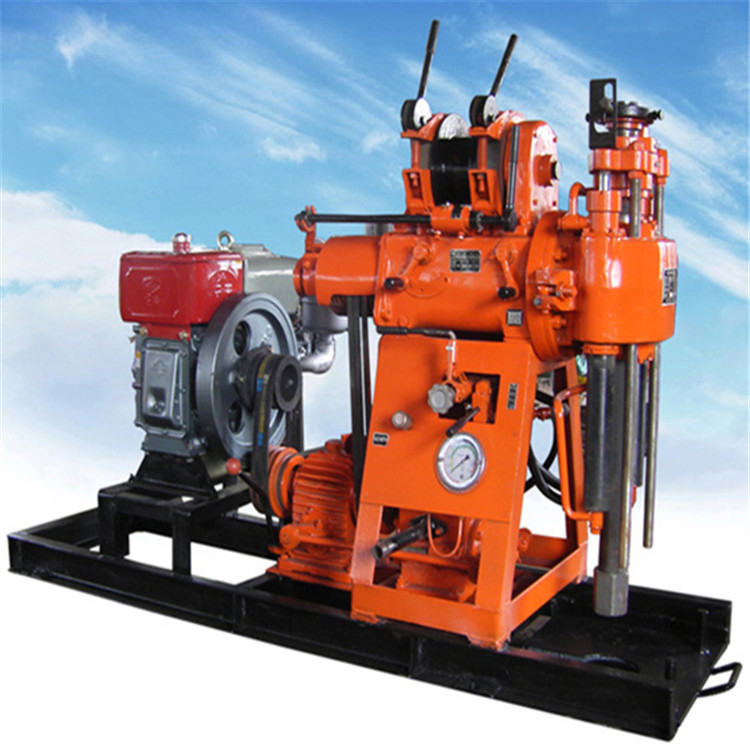

XY-130型液壓水井鉆機整機參數鉆孔深度130m最大開孔直徑φ75-φ220mm終孔直徑75mm主動鉆桿53/59*4200mm鉆桿直徑φ50mm鉆孔傾角90°～75°配套動力（柴油機）13.2/2200kW/r/min結構重量/尺寸920kg/2400*950*1400立軸轉速142 285 570r/min立軸行程450mm卷?yè)P(yáng)機單繩提升力9.6kN單繩提升速度0.41 0.82 1.64m/s卷筒直徑φ140mm鋼絲繩直徑φ9.3mm鋼絲繩容量27m鉆塔額定負荷2t有效高度6m塔腿規格73mm泥漿泵型號BW95流量95L/min最大壓力1.2Mpa往復次數93次/min吸水管直徑φ51mm*4.5m出水高壓管直徑φ32mm*6mXY-130型液壓水井鉆機適用范圍：1、本XY-130型液壓水井鉆機適用于水井鉆探，普查勘探，地球物理勘探，道路及建筑勘探以及打爆破孔等鉆進工程。2、可根據底層的不同選用合金、金剛石及復合片等鉆頭進行鉆進。3、可鉆2-9級的沙質粘土及巖層等。XY-130型液壓水井鉆機主要特點：1、XY-130型液壓水井鉆機具有油壓自動進給機構，提高鉆進效率，減輕工人勞動強度。2、采用球卡夾持機構代替卡盤，可實行不停機倒桿，操作方便，安全可靠。3、卷?yè)P(yáng)機加裝保持架，形成雙面支撐星輪的結構，可承受強烈沖擊4、立軸箱四組軸承定位，保證回轉器有足夠剛性應對碎石層，卵石層等復雜地質條件5、XY-130型液壓水井鉆機采用拖拉機離合器，具有傳遞扭矩大，操作方便，免維護的突出特點
XY-130型液壓水井鉆機的成孔施工步驟XY-130型液壓水井鉆機鉆進成孔過程中，根據地層、孔深變化，合理選擇鉆進參數和鉆頭，及時調制泥漿，保證成孔質量。在進入沙層和卵石層時，應適當減慢進尺速度，泥漿的稠度，減小每個鉆進回次的進尺量，保證孔壁穩定。鉆進施工時，利用正鏟及時將鉆渣清運，保證場地干凈整潔，利于下一步施工。鉆進達到要求孔深停鉆后，注意保持孔內泥漿的漿面高程，確�？妆诘姆�(wěn)定。1、泥漿制備現場設泥漿池（含回漿用沉淀池及泥漿儲備池）一般為鉆孔容積的1. 5～2. 0倍，要有較好的防滲能力。在沉淀池的旁邊設置渣土區，沉渣采用反鏟清理后放在渣土區，保證泥漿的巡回空間和存儲空間。 制務泥漿的的設備有兩種，一是用泥漿攪拌機，一是有用水力攪拌器。使用粘土粉造漿時用水力攪拌器；使用膨潤土造漿時用泥漿攪拌機。 護壁泥漿再生處理：施工中采用重力沉降除渣法，即利用泥漿與土渣的相對密度差使土渣產生沉淀以排除土渣的方法�，F(xiàn)場設置回收泥漿池用作回收護壁泥漿使用，泥漿經沉淀凈化后，輸送到儲漿池中，在儲漿池中進一步處理（加入適量純堿和CMC改善泥漿性能）經測試合格后重復使用。2 、 埋設護筒微型鉆機樁基定位后，根據樁定位點拉十字線釘放四個控制樁，以四個控制樁為基準埋設鋼護筒，為了保護孔口防止坍塌，形成孔內水頭和定位導向，護筒的埋設是旋挖作業中的關鍵。護筒選用10mm厚鋼板卷制而成，護筒內徑為設計樁徑+20cm，高度2.0m，上部開設2個溢漿孔，護筒埋設時，由人工、機械配合完成，主要利用鉆機旋挖斗將其靜力壓入土中，其應高出地面20cm，并保持水平，埋設深度1.8 m，護筒中心與樁位中心的偏差不得大于50mm。護筒埋設要保持垂直，傾斜率應小于1.5％。XY-130型液壓水井鉆機使用問題的解決
XY-130型液壓水井鉆機是一種攜帶簡單，操作靈活，**耐用。適用于各種野外惡劣工作環境、礦物考察、油田勘測，地質研究和勘探者而量身打造而精心設計的小型輕便取樣鉆孔設備。通過多年的經驗積累以及在幾十個地區的實地使用驗證，我們不斷改進和提升產品質量，相信這套小鉆機也會對您的工作大有裨益。 因?yàn)楣ぷ髦袑?duì)背包鉆機操作不當?shù)仍�，�?huì)導致鉆機出現異常，下面我們說一說XY-130型液壓水井鉆機的出現異常的原因和解決方法。1、機器剛開始啟動很順利，工作一段時間后，機器反而不易啟動。原因：積炭過多.燃油濾芯堵塞或油管彎折，供油管不供油，點火模塊失效等，認真檢查排除。2、機器啟動后，松開油門或鉆進過程中自動熄火。原因：怠速不當重新調整怠速；化油器堵塞或損壞.清洗化油器或更換；燃油濾芯堵塞或損壞需要清理或更換；供油管變窄或破裂松脫，更換油管。3、鉆進過程中有糊味。 原因：半離合工作狀態，馬上松開油門，重新鉆進時必須控制好油門，使發動機運轉正常。切記一味猛鉆猛加力，防止損壞離合器。背包鉆機鉆進快、取樣深、操作簡單、攜帶輕便�？梢栽黾觿趧�(dòng)效率，降低勞動成本，可以有效的替代中型巖芯鉆機的淺層巖芯取樣勘探工作。以上內容是我們經過多方整理作出，想了解更多關于背包鉆機方面的資訊，歡迎新老客戶來電咨詢
定制加工流程
- XY-130型液壓水井鉆機的成孔施工步驟XY-130型液壓水井鉆機鉆進成孔過程中，根據地層、孔深變化，合理選擇鉆進參數和鉆頭，及時調制泥漿，保證成孔質量。在進入沙層和卵石層時，應適當減慢進尺速度，泥漿的稠度，減小每個鉆進回次的進尺量，保證孔壁穩定。鉆進施工時，利用正鏟及時將鉆渣清運，保證場地干凈整潔，利于下一步施工。鉆進達到要求孔深停鉆后，注意保持孔內泥漿的漿面高程，確�？妆诘姆�(wěn)定。1、泥漿制備現場設泥漿池（含回漿用沉淀池及泥漿儲備池）一般為鉆孔容積的1. 5～2. 0倍，要有較好的防滲能力。在沉淀池的旁邊設置渣土區，沉渣采用反鏟清理后放在渣土區，保證泥漿的巡回空間和存儲空間。 制務泥漿的的設備有兩種，一是用泥漿攪拌機，一是有用水力攪拌器。使用粘土粉造漿時用水力攪拌器；使用膨潤土造漿時用泥漿攪拌機。 護壁泥漿再生處理：施工中采用重力沉降除渣法，即利用泥漿與土渣的相對密度差使土渣產生沉淀以排除土渣的方法�，F(xiàn)場設置回收泥漿池用作回收護壁泥漿使用，泥漿經沉淀凈化后，輸送到儲漿池中，在儲漿池中進一步處理（加入適量純堿和CMC改善泥漿性能）經測試合格后重復使用。2 、 埋設護筒微型鉆機樁基定位后，根據樁定位點拉十字線釘放四個控制樁，以四個控制樁為基準埋設鋼護筒，為了保護孔口防止坍塌，形成孔內水頭和定位導向，護筒的埋設是旋挖作業中的關鍵。護筒選用10mm厚鋼板卷制而成，護筒內徑為設計樁徑+20cm，高度2.0m，上部開設2個溢漿孔，護筒埋設時，由人工、機械配合完成，主要利用鉆機旋挖斗將其靜力壓入土中，其**應高出地面20cm，并保持水平，埋設深度1.8 m，護筒中心與樁位中心的偏差不得大于50mm。護筒埋設要保持垂直，傾斜率應小于1.5％。XY-130型液壓水井鉆機使用問題的解決XY-130型液壓水井鉆機是一種攜帶簡單，操作靈活，**耐用。適用于各種野外惡劣工作環境、礦物考察、油田勘測，地質研究和勘探者而量身打造而精心設計的小型輕便取樣鉆孔設備。通過多年的經驗積累以及在幾十個地區的實地使用驗證，我們不斷改進和提升產品質量，相信這套小鉆機也會對您的工作大有裨益。 因?yàn)楣ぷ髦袑?duì)背包鉆機操作不當?shù)仍�，�?huì)導致鉆機出現異常，下面我們說一說XY-130型液壓水井鉆機的出現異常的原因和解決方法。1、機器剛開始啟動很順利，工作一段時間后，機器反而不易啟動。原因：積炭過多.燃油濾芯堵塞或油管彎折，供油管不供油，點火模塊失效等，認真檢查排除。2、機器啟動后，松開油門或鉆進過程中自動熄火。原因：怠速不當重新調整怠速；化油器堵塞或損壞.清洗化油器或更換；燃油濾芯堵塞或損壞需要清理或更換；供油管變窄或破裂松脫，更換油管。3、鉆進過程中有糊味。 原因：半離合工作狀態，馬上松開油門，重新鉆進時必須控制好油門，使發動機運轉正常。切記一味猛鉆猛加力，防止損壞離合器。背包鉆機鉆進快、取樣深、操作簡單、攜帶輕便�？梢栽黾觿趧�(dòng)效率，降低勞動成本，可以有效的替代中型巖芯鉆機的淺層巖芯取樣勘探工作。以上內容是我們經過多方整理作出，想了解更多關于背包鉆機方面的資訊，歡迎新老客戶來電咨詢
