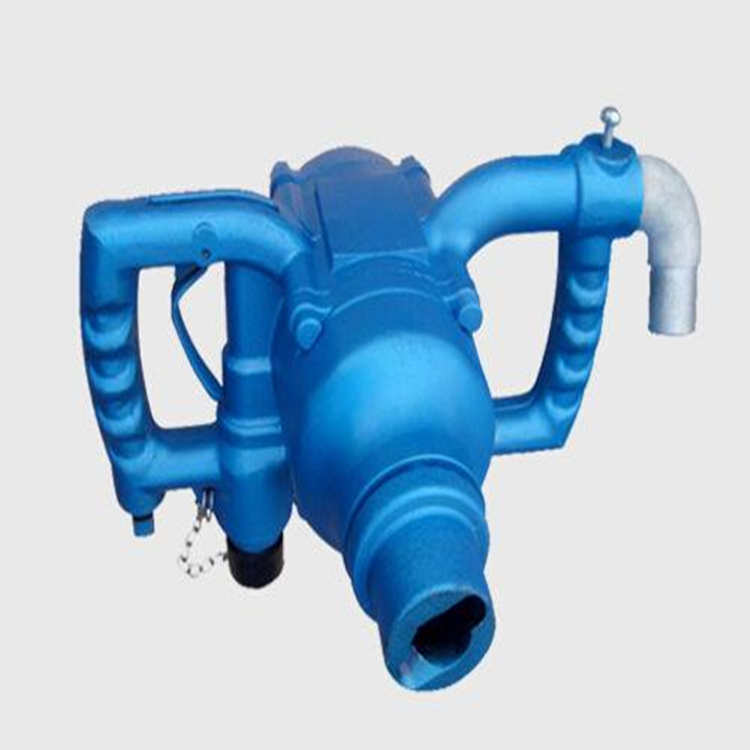

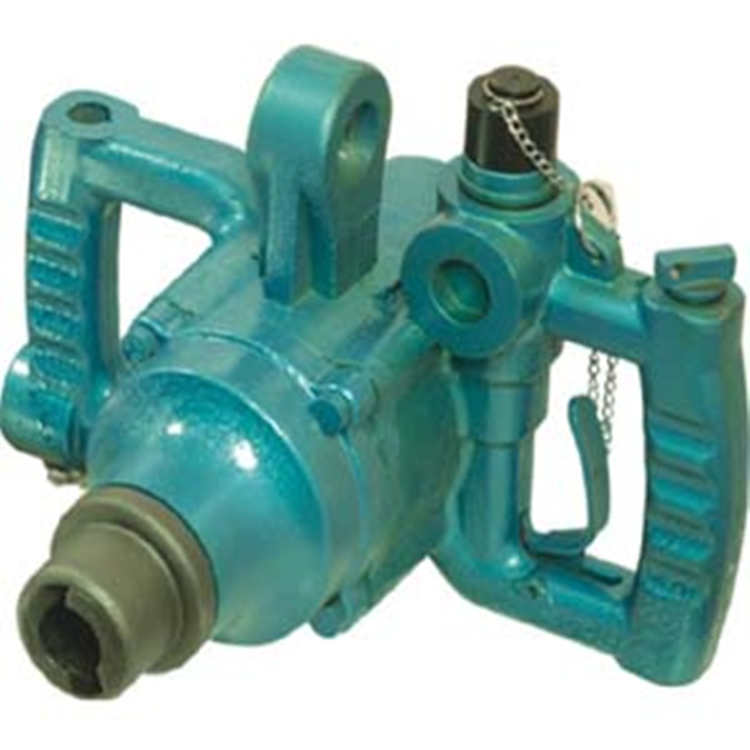

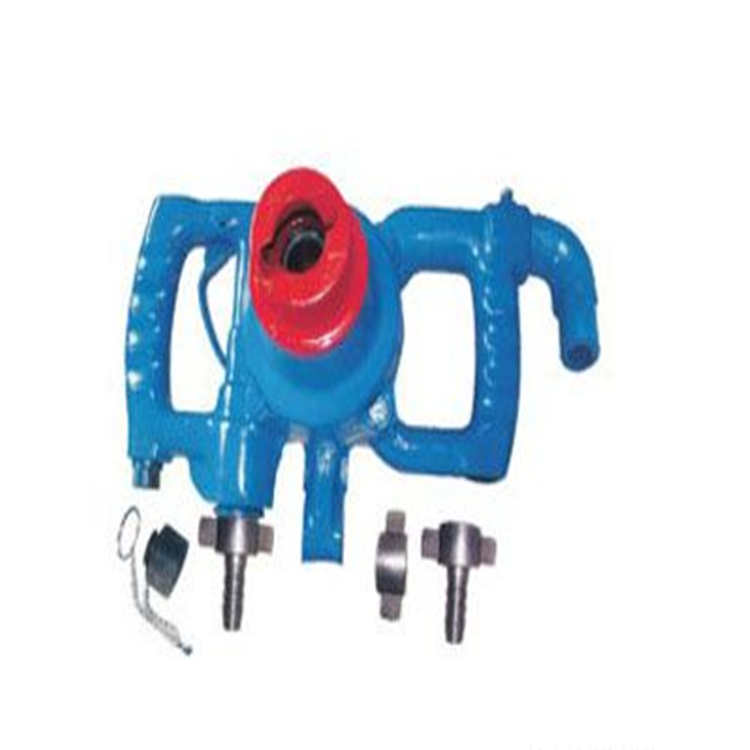

- ZQHS-45/2.3手持式氣動鉆機適用于巖石硬度不均等的地質狀況復雜的鉆孔。因此鉆機工作效率高，支護質量好，勞動強度低，進尺費用少，是煤礦、鐵路、橋梁、隧道工程必備工具之一。ZQHS-45/2.3鉆機用途及適用范圍：ZQHS-45/2.3鉆機適用于巖石硬度不均等的地質狀況復雜的鉆孔。因此ZQHS-45/2.3手持式氣動鉆機工作效率高，支護質量好，勞動強度低，進尺費用少，是煤礦、鐵路、橋梁、隧道工程必備工具之一。ZQHS-45/2.3鉆機性能參數表：額定壓力： 0.5 Mpa額定轉矩： 45 N.m額定轉速： 500 r/min額定功率： 2.3KW耗氣量： 3.2 m3/min最大負荷轉矩： 60N.m啟動轉矩： 65N.m失速轉矩： 68N.m空載轉速 1020r/min1/2空載轉速： 510min1/2空載轉速轉矩：41min噪聲聲功率級： ＜112噪聲聲壓級： ＜95鉆機重量： 12KgZQHS-45/2.3手持式氣動鉆機結構及工作原理結構：ZQHS-25/2.0型氣動鉆機由機體、氣動發動機、減速器與鉆卡三部分組成機體部分：ZQHS-45/2.3手持式氣動鉆機機體兩側有環形手柄便于握持，進氣閥及內鉤式壓柄控制整體的開閉，機體下部有與氣腿連接的橫孔，握柄內安置的注油器用以潤滑氣動發動機。氣動發動機部分：包含氣、轉子、氣缸前蓋、氣缸后蓋、滑片及軸承、用定位銷，限定各零件與機體的正確方位。減速器及鉆卡部分：包含與轉子相連的中心齒輪、行星齒輪、內齒輪及行星架組成一級行星減速器，行星架與鉆卡連接在一起，鉆卡上的螺旋槽帶動鉆桿旋轉。ZQHS-45/2.3手持式氣動鉆機工作原理：勾動壓柄推動推桿及進氣閥壓縮空氣由進氣接頭經進氣閥座進入氣缸推動滑片及轉子高速旋轉，經由中心齒輪、行星齒輪、內齒輪及行星架組成的一級行星減速器減速，行星架帶動鉆卡中速旋轉，鉆卡帶動螺旋鉆桿及鉆頭在煤層上鉆出深孔。四、ZQHS-45/2.3手持式氣動鉆機易損件滑片更換方法滑片在氣缸及轉子中高速滑動，在潤滑正常情況下，滑片的高度逐漸磨損，直至煤鉆不能正常運轉，此時需及時更換滑片。1、擰下螺母彈簧墊圈及螺栓，后缸蓋機體及前機體便分解為三部分；2、取出發動機，用銅棒錘擊轉子帶板口的軸端，即可取下氣缸后蓋及氣缸，取下已磨損的滑片換上備件滑片，將氣缸及氣缸后蓋與轉子及氣缸前蓋裝好靠嚴，穿上定位銷，再將發動機裝回機體中，擰動中心齒輪應轉動輕快靈活。五、ZQHS-45/2.3手持式氣動鉆機安全警示1、安標受控零部件明細表中的零部件，用戶不得隨意更換。2、ZQHS-45/2.3手持式氣動鉆機使用前，應擰開注油器堵注滿潤滑油。環境氣溫20℃以上使用N22或H32輕載荷噴油回轉式空氣壓縮機油（GB5904-1986）（相當13#、20#機械油）。環境氣溫10℃以下建議使用N7-N15潤滑油（相當5#-10#機械油）。潤滑可延長滑片使用壽命，與長期無油運轉相比壽命相差5-7倍。3、接風管之前必須開風將管內污物吹凈。停機卸下風管時立即將護套套到進氣接頭上防止污物進入機內并保護進氣接頭之螺紋。4、工作時應將排氣彎頭與機體及排氣管連接牢固，發現有松動及時擰緊。使用排氣管可大大降低噪聲，保護操作者健康利于環保。5、工作時鉆卡高速旋轉，身體不得與其接觸。6、檢查供氣管路連接處，不得漏氣。煤鉆工作管路氣壓應保持0.4-0.51MPa。7、試車時應避免長時間、高氣壓下（大于0.6MPa）運轉，以減少零件磨損。ZQHS-45/2.3手持式氣動鉆機維修與貯存煤鉆使用3個月應進行維修，按第四章更換滑片的方法拆卸產品，在柴油中清洗，更換過度磨拭員或損壞的滑片、齒輪、軸承等，涂上潤滑油，裝配后手轉動鉆卡運轉靈活，再接風源試運轉2分鐘。煤鉆短期不使用時應從進氣接頭處注入適量潤滑油，勾動壓柄手轉動鉆卡，使油分布均勻。
定制加工流程
- ZQHS-45/2.3手持式氣動鉆機適用于巖石硬度不均等的地質狀況復雜的鉆孔。因此鉆機工作效率高，支護質量好，勞動強度低，進尺費用少，是煤礦、鐵路、橋梁、隧道工程必備工具之一。ZQHS-45/2.3鉆機用途及適用范圍：ZQHS-45/2.3鉆機適用于巖石硬度不均等的地質狀況復雜的鉆孔。因此ZQHS-45/2.3手持式氣動鉆機工作效率高，支護質量好，勞動強度低，進尺費用少，是煤礦、鐵路、橋梁、隧道工程必備工具之一。ZQHS-45/2.3鉆機性能參數表：額定壓力： 0.5 Mpa額定轉矩： 45 N.m額定轉速： 500 r/min額定功率： 2.3KW耗氣量： 3.2 m3/min最大負荷轉矩： 60N.m啟動轉矩： 65N.m失速轉矩： 68N.m空載轉速 1020r/min1/2空載轉速： 510min1/2空載轉速轉矩：41min噪聲聲功率級： ＜112噪聲聲壓級： ＜95鉆機重量： 12KgZQHS-45/2.3手持式氣動鉆機結構及工作原理結構：ZQHS-25/2.0型氣動鉆機由機體、氣動發動機、減速器與鉆卡三部分組成機體部分：ZQHS-45/2.3手持式氣動鉆機機體兩側有環形手柄便于握持，進氣閥及內鉤式壓柄控制整體的開閉，機體下部有與氣腿連接的橫孔，握柄內安置的注油器用以潤滑氣動發動機。氣動發動機部分：包含氣、轉子、氣缸前蓋、氣缸后蓋、滑片及軸承、用定位銷，限定各零件與機體的正確方位。減速器及鉆卡部分：包含與轉子相連的中心齒輪、行星齒輪、內齒輪及行星架組成一級行星減速器，行星架與鉆卡連接在一起，鉆卡上的螺旋槽帶動鉆桿旋轉。ZQHS-45/2.3手持式氣動鉆機工作原理：勾動壓柄推動推桿及進氣閥壓縮空氣由進氣接頭經進氣閥座進入氣缸推動滑片及轉子高速旋轉，經由中心齒輪、行星齒輪、內齒輪及行星架組成的一級行星減速器減速，行星架帶動鉆卡中速旋轉，鉆卡帶動螺旋鉆桿及鉆頭在煤層上鉆出深孔。四、ZQHS-45/2.3手持式氣動鉆機易損件滑片更換方法滑片在氣缸及轉子中高速滑動，在潤滑正常情況下，滑片的高度逐漸磨損，直至煤鉆不能正常運轉，此時需及時更換滑片。1、擰下螺母彈簧墊圈及螺栓，后缸蓋機體及前機體便分解為三部分；2、取出發動機，用銅棒錘擊轉子帶板口的軸端，即可取下氣缸后蓋及氣缸，取下已磨損的滑片換上備件滑片，將氣缸及氣缸后蓋與轉子及氣缸前蓋裝好靠嚴，穿上定位銷，再將發動機裝回機體中，擰動中心齒輪應轉動輕快靈活。五、ZQHS-45/2.3手持式氣動鉆機安全警示1、安標受控零部件明細表中的零部件，用戶不得隨意更換。2、ZQHS-45/2.3手持式氣動鉆機使用前，應擰開注油器堵注滿潤滑油。環境氣溫20℃以上使用N22或H32輕載荷噴油回轉式空氣壓縮機油（GB5904-1986）（相當13#、20#機械油）。環境氣溫10℃以下建議使用N7-N15潤滑油（相當5#-10#機械油）。潤滑可延長滑片使用壽命，與長期無油運轉相比壽命相差5-7倍。3、接風管之前必須開風將管內污物吹凈。停機卸下風管時立即將護套套到進氣接頭上防止污物進入機內并保護進氣接頭之螺紋。4、工作時應將排氣彎頭與機體及排氣管連接牢固，發現有松動及時擰緊。使用排氣管可大大降低噪聲，保護操作者健康利于環保。5、工作時鉆卡高速旋轉，身體不得與其接觸。6、檢查供氣管路連接處，不得漏氣。煤鉆工作管路氣壓應保持0.4-0.51MPa。7、試車時應避免長時間、高氣壓下（大于0.6MPa）運轉，以減少零件磨損。ZQHS-45/2.3手持式氣動鉆機維修與貯存煤鉆使用3個月應進行維修，按第四章更換滑片的方法拆卸產品，在柴油中清洗，更換過度磨拭員或損壞的滑片、齒輪、軸承等，涂上潤滑油，裝配后手轉動鉆卡運轉靈活，再接風源試運轉2分鐘。煤鉆短期不使用時應從進氣接頭處注入適量潤滑油，勾動壓柄手轉動鉆卡，使油分布均勻。
