哈芬槽是一種建筑用的預埋件，預埋裝置，先將C型槽預埋于混凝土中，在將T型螺栓的大頭扣進C型槽中，要安裝的構件再用T型螺栓固定。
哈芬槽預埋件是便于安裝且可調節的理想固定件。槽鋼內使用泡沫填充物或條形填充材物能夠防止混凝土進入槽鋼內。任何組件都可應用哈芬槽鋼進行固定，例如：1. 混凝土幕墻2. 預制混凝土板塊 3. 管道支撐系統4.磚砌結構支撐。
哈芬槽鋼還適用于所有會發生動態承載的固定裝置中，如起重軌或機械固定裝置。為此可應用專用熱軋型槽鋼。
山東卓信機械生產的哈芬槽其承載力度強，質量好，價格合理，是一直以來工程項目使用當中選購最多的一種產品。
哈芬槽鋼的質量特性
哈芬槽鋼的質量特性如下：
1.高承載能力，最高可達32kN或128kN/m；
2.邊距小，最小可達5cm；
3.易于調整；
4.安裝時無噪音、無塵；
5.獲得了官方的認證，可用于靜態和動態承載；
6.防腐性能好，采用不銹鋼或熱浸鍍鋅鋼材質。
這些質量特性使哈芬槽鋼成為所有設計者和用戶不可或缺的一種產品。哈芬槽用鋁合金或其他金屬軋成的空腹型桿件作骨架，以玻璃封閉而成的房屋圍護墻。有單層和雙層玻璃的墻體。反光絕緣玻璃厚6毫米，墻面自重約40千克/米2，有輕巧美觀、不易污染、節約能源等優點。幕墻外層玻璃的里側涂有彩色的金屬鍍膜，從外觀上看整片外墻猶如一面鏡子，將天空和周圍環境的景色映入其中，光線變化時，影像色彩斑斕、變化無窮。在光線的反射下，室內不受強光照射視覺柔和。
哈芬槽式預埋件基本技術要求
1、C型鋼及工字鋼（78*25*5）均為熱軋制造；
2、材質為Q235；
3、表面熱浸鍍鋅處理，鋅層厚度不小于55um
熱鍛T型螺栓基本技術要求
1、采用45#鋼，鍛造制造，淬火并回火處理
2、T型螺栓與C型槽埋件抗拉力不低于70KN
3、螺紋符合GB196、GB197標準
4、表面鍍鋅鈍化處理，經離心處理后鍍鋅厚度不低于15um
哈芬槽式埋件的出現有效的解決了大型外裝幕墻受力點的難題。應用槽式埋件幕墻工程可實現真正意義上的單元式施工程序。其優點是受力均衡，安裝方便，易于調整。
哈芬槽幕墻結構膠,耐候膠,玻璃膠說明: 詳細介紹 產品簡介 ? 哈芬槽式預埋件基本技術要求： 1、C型鋼及工字鋼（78＊25＊5）均為熱軋制造；
2、材質為Q235；
3、表面熱浸鍍鋅處理，鋅層厚度不小于55um
熱鍛T型螺栓基本技術要求：
1、采用45＃鋼，鍛造制造，淬火并回火處理
2、T型螺栓與C型槽埋件抗拉力不低于70KN
3、螺紋符合GB196、GB197標準
4、表面鍍鋅鈍化處理，經離心處理后鍍鋅厚度不低于15um
哈芬槽槽式埋件的出現有效的解決了大型外裝幕墻受力點的難題。應用槽式埋件幕墻工程可實現真正意義上的單元式施工程序。其優點是受力均衡，安裝方便，易余調整。歡迎采購我公司出產的哈芬式埋件。 產品特征 產品型號 哈芬槽 產品規格 250mm 300mm 350mm
哈芬槽哈芬的名稱源于德國哈芬公司，此公司自1929年起生產預埋槽鋼，起名為“哈芬槽”。哈芬公司自2008年起在中國設立分公司。由于其在世界范圍內高度的品牌影響力，近些年在國內出現了諸多以經營“哈芬槽”為主營業務的槽鋼廠商，業界已將“哈芬槽”作為所有預埋槽鋼的代名詞。
那么你又對哈芬槽有多少了解呢？下面我們介紹以下哈芬槽
1 建筑幕墻的埋件分為預埋件和后補埋件兩種，而預埋件通常又分為平板預埋件的哈芬槽式預埋件。平板預埋件在我國的建筑史上已經應用了很多年，無論從生產工藝方面還是從受力分析方面都有著相當成熟的經驗，關于平板埋件的書籍和國家標準也很多。然而，對于槽式預埋件，我們是從上個世紀8 0年代隨著建筑幕墻在我國飛速發展后才漸漸使用的，因此我們對它的掌握程度相對要少一些，到目前為止，還沒出臺針對于哈芬槽式預埋件的國家標準。本文從槽式預埋件組成、優缺點、埋設方式、受力狀態及計算實例等方面，做一個粗淺的陳述，希望能給從事幕墻設計的同仁們提供一些參考。
2 槽式預埋件的組成

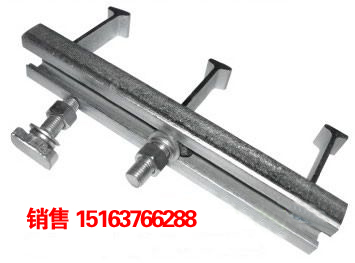

哈芬槽式預埋件是由特殊形狀的槽鋼和錨筋兩部分組成，錨筋通過焊接或鉚接的形式同槽鋼連接。
幕墻施工常用到的槽式預埋件的長度為300mm，錨筋長度為lOOmm或60mm。哈芬槽式預埋件的抗拉承載力一般為lOOkN左右，抗剪承載力為70kN左右，從施工的安全性考慮，我們?nèi)∪陌踩禂?shù)，即抗拉承載力的設計值為32kN，抗剪承載刀設計值為23kN。
圖1 / 槽式預埋件的組成
3 槽式預埋件與平板式預埋件的優缺點對比
哈芬槽式預埋件為近些年來幕墻施工中大量采用的一種埋件形式，由于其與平板式預埋件相比有較多的優點，因此，哈芬槽式預埋件在幕墻中的使用量有逐年增多的趨勢。下面就哈芬槽式預埋件的優缺點進行一下說明。
3.1哈芬槽式預埋件與平板預埋件相比的優點
3.1.1從生產加工角度比較
哈芬槽式預埋件的加工工藝簡單，質量檢驗方便。加工一個槽式預埋件共分四道工序，具體如下：①槽鋼下料，②錨筋下料，③鉚接（或焊接）錨筋，③表面防腐處理，加工一個這樣的槽式預埋件大概用時5 min左右。而加工平板式預埋件的工序與槽式預埋件的工序相同，但是每道工序的用時都要比槽式預埋件長，平均加工一個平板式預埋件大概用時20rnin左右，因此槽式預埋件的加工效率要比平板預埋件高三倍左右。
3.1.2從經濟性角度比較槽式預埋件價格便宜，節省工程造價。一個哈芬槽式預埋件的重量大概是2kg左右，外加兩個T型螺栓，一套哈芬槽式預埋件的價格大概為35元左右。而一個半板預埋件的重量大概為6kg左右，其價格大概為60元左右，因此槽式預埋件的價格要比平板預埋件的價格節省l／2以上。
3.1.3哈芬槽從施工的難易角度比較
哈芬槽式預埋件體積小，施工非常方便。哈芬槽式預埋件的錨筋只有一排，其槽鋼體積較小，不容易與主體結構的鋼筋發生干涉，施工周期較短，能大大提高施工進度。而平板預埋件所占的體積大，錨筋一般為兩排兩列布置，非常容易與主體結構的主筋發生干涉，由于施工工人不是非常清楚主筋的重要性，偶爾會為了埋設平板預埋件而把主體結構的主筋鋸斷，這樣就會給建筑埋下安全隱患。另外，由于哈芬槽式預埋件的體積小，當主體結構為一較薄的板式結構時，只能采用哈芬槽式預埋件而不能采用平板預埋件。
3.1.4從是否方便幕墻龍骨的安裝角度比較
哈芬槽式預埋件與幕墻龍骨的轉接件采用T型螺栓連接，現場不需要焊接，安裝非常方便。哈芬槽式預埋件是通過在其槽口內能夠自由水平滑動的T型螺栓連接的幕墻龍骨轉”接件相連接，與T型螺栓連接的幕墻轉接件在豎直方向上開長圓孔，幕墻轉接件與幕墻龍骨連接的位置開垂直于幕墻面方向的長圓孔，這樣就實現了幕墻龍骨安裝的三維調整，安裝非常方便，如圖2示。
圖2哈芬槽式預埋件三維調整圖
平板預埋件也能實現三維調整，但是調整完了之后需要焊接來固定，一方面為現場施工
增大了難度，另一方面也增大了發生火災的可能性。
3.2哈芬槽式預埋件與平板預埋件相比的缺點
哈芬槽式預埋件與平板預埋件相比，最為明顯的缺點就是槽式預埋件的承載能力要比平
板預埋什小很多，我們在上文已經提到，槽式預埋什的抗拉承載力設計值為32kN，抗剪承載力設計值為23kN，而平板預埋件的抗拉承載力設計值為14 0kN，抗剪承載力為55kN左右。因此當幕墻的跨度較大或者幕墻面離結構面較遠時，槽式預埋件就不合適了，只能選擇平板預埋件。
