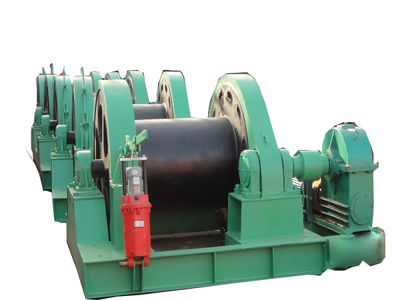

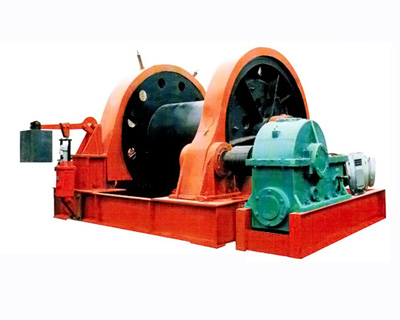

JZ-16/800鑿井絞車
產品介紹
JZ-16/800鑿井絞車產品介紹
JZ-16/800鑿井絞車主要用于煤礦、金屬礦、非金屬礦豎井的井筒掘進工程中懸吊吊盤、水泵、風筒，壓縮空氣筒、注漿管等掘進設備和緊張穩繩，也可作其它井下和地面起吊重物使用。
JZ-16/800鑿井絞車具有提吊能力強、容繩量大、運轉平穩等優點。
JZ-16/800鑿井絞車結構組成
JZ-16/800鑿井絞車結構為纏繞式，主要由主軸裝置、減速器、帶制動輪的彈性聯軸器、工作制動器、安全制動器、機座、電動機等部件組成。
主軸裝置包括：主軸、齒輪、卷筒、制動輪、軸承座及軸承等。減速器是采用球面蝸輪副減速，加有一級變速齒輪。轉換變速手柄快慢速位置，可變換快慢兩種速度。工作制動器采用瓦塊式制動器，啟動電機，電動液壓推動器松閘，停止電機則彈簧力制動。全制動器為瓦塊浮動式，靠重錘下落進行制動，電動液壓推動器松閘。
技術參數：
型號：JZ-16/800
鋼絲繩最大靜張力(kN) ：160
卷筒容繩量 ：800
鋼絲繩速度(m/min) ：快速6 慢速3
鋼絲繩直徑 ：40
電動機功率 (KW) ：30
電壓(V) ：380
外形尺寸(長寬高)(mm) ：3358×3200×2240
重量 ：11480
